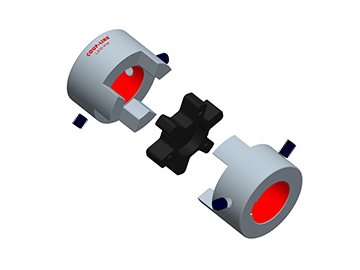

LK19 ​​Klauenkupplung - Passfederverbindung

LK19 ​​Klauenkupplung - Passfederverbindung
LK19 ​​Klauenkupplung - Passfederverbindung
LK19 ​​Klauenkupplung - Passfederverbindung
Kostenvoranschlag erhalten
Über uns: http://couplingcn.de/1-1-8-lk-19-curved-jaw-coupling.html

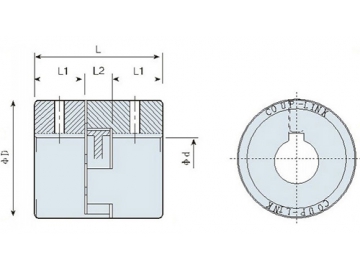

Dimensionen
Hinweis: Informieren Sie uns über das Modell und φd1φd2 ihres gewünschten Produktes bitte.
Modell φd1φd2 Max. Bohrungsdurchmesser φD L L1 L2 M Anzugsdrehmoment ( N.M )
LK19-27K 16 27 44 15.5 13 M5 5
LK19-35K 20 35 50 18.5 13 M5 5
LK19-45K 26 45 55 21 13 M6 8
LK19-55K 28 55 55 21 13 M6 8
LK19-55LK 28 55 61 24 13 M6 8
LK19-66K 36 66 88 35 18 M8 20
LK19-85K 48 85 110 44 22 M8 20
Spezifikationen
Modell  Nenndrehmoment ( N.m ) Max. Drehmomnet ( N.m ) Max. Drehfrequenz ( rpm ) Trägheitsmoment ( Kg.m2 ) Statische Drehsteifigkeit ( mm ) Max. Winkelversatz ( °) Max. Axialversatz ( mm ) Gewicht ( g )
LK19-27K 2.3 4.5 12000 5.1×10-6 0.2 1.0 ±0.5 60
LK19-35K 4.5 9 9000 1.78×10-5 0.2 1.0 ±0.5 120
LK19-45K 15 30 7000 5.35×10-5 0.2 1.0 ±0.5 210
LK19-55K 22 44 6000 1.14×10-4 0.3 1.0 ±0.5 310
LK19-55LK 22 44 6000 1.4×10-4 0.3 1.1 ±0.5 358
LK19-66K 40 80 5000 4.33×10-4 0.3 1.0 ±0.7 785
LK19-85K 75 150 4000 1.43×10-3 0.3 1.0 ±0.7 1560

Für weitere Informationen, .
