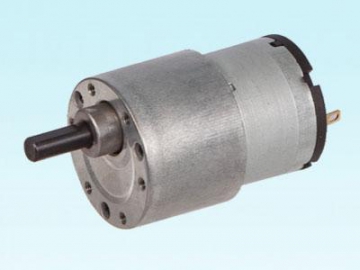

Permanenterregter DC-Getriebemotor, Planetengetriebemotor 36JXE30K/35ZY30

Kostenvoranschlag erhalten

Über uns: http://zd-drivers.de/3-1-2-brush-planetary-gear-motor.html

Allgemeine Daten
Auswählbare Materialien für Innenverzahnung: Metall
Φ36mm
Zulässiges Drehmoment für 36JXE30K/35ZY30 Permanentmagnet DC-Getriebemotor reicht von 0.3N.m bis 3.0N.m.

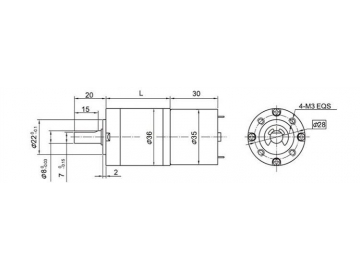

Anschlussmaß

Parameter von Motor

Typ	Nennspannung VDC	Leerlaufdrehzahl r/min	Leerlaufstrom mA	Nenndrehzahl r/min	Nennmoment mN.m	Ausgangsleistung W	Nennstrom mA	Stillstandsmoment mN.m	Stillstandsstrom A
35ZY30-1230	12	3000	50	2400	5	1.2	280	12.2	0.62
35ZY30-1250	12	5000	100	4300	4	1.8	330	24	1.5

Parameter von Getriebemotor mit Vorgelege
Technische Daten von Getriebemotor mit DC-Motor 35ZY30-1230

Untersetzungsverhältnis	3.7	5.2	14	19	27	51	71	100	139	189	264	369	516	720
Anzahl von Rädergetriebe	1	1	2	2	2	3	3	3	3	4	4	4	4	4
Länge des Getriebes (L) mm	26.5	26.5	33.6	33.6	33.6	40.5	40.5	40.5	40.5	47.4	47.4	47.4	47.4	47.4
Leerlaufdrehzahl r/min	809	579	214	158	111	59	42	30	22	16	11	8.1	5.8	4.2
Nenndrehzahl r/min	647	463	171	126	89	47	34	24	17	13	8.1	6.5	4.7	3.3
Nennmoment N.m	0.017	0.023	0.057	0.077	0.11	0.19	0.26	0.37	0.51	0.61	0.86	1.2	1.7	2.3
Maximale zulässige Belastung in sehr kurzer Zeit N.m	1.0	1.0	3.5	3.5	3.5	7.5	7.5	7.5	7.5	9	9	9	9	9

Technische Daten von Getriebemotor mit DC-Motor 35ZY30-1250

Untersetzungsverhältnis	3.7	5.2	14	19	27	51	71	100	139	189	264	369	516	720
Anzahl von Rädergetriebe	1	1	2	2	2	3	3	3	3	4	4	4	4	4
Länge des Getriebes (L) mm	26.5	26.5	33.6	33.6	33.6	40.5	40.5	40.5	40.5	47.4	47.4	47.4	47.4	47.4
Leerlaufdrehzahl r/min	1348	965	357	263	185	98	70	50	36	26	19	14	10	6.9
Nenndrehzahl r/min	1159	830	307	226	159	84	61	43	31	23	16	12	8.3	6.0
Nennmoment N.m	0.013	0.019	0.045	0.062	0.087	0.15	0.21	0.29	0.41	0.049	0.69	1.0	1.3	1.9
Maximale zulässige Belastung in sehr kurzer Zeit N.m	1.0	1.0	3.5	3.5	3.5	7.5	7.5	7.5	7.5	9	9	9	9	9

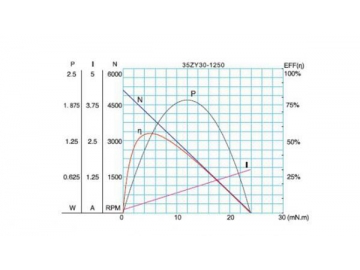

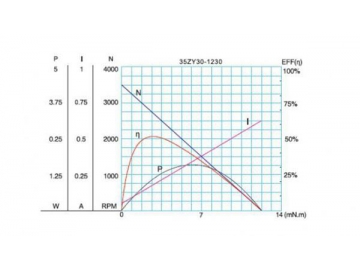

Kennlinie von Motor
