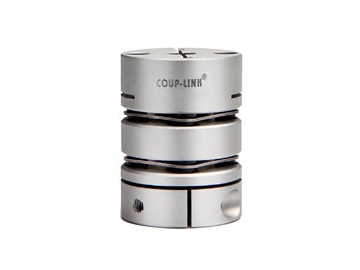

LK24-2 Doppelgelenk Lamellenkupplung - Klemmbefestigung
Kostenvoranschlag erhalten
Hinweis: Informieren Sie uns über das Modell und φd1φd2 ihres gewünschten Produktes bitte.
Modell | φd1φd2 Max. Bohrungsdurchmesser | φD | Φd1 | L | W | L1 | L2 | M | Anzugsdrehmoment ( N.M ) | |
LK24-CC60-WP | ≤22 | 60 | 44 | 67 | 6 | 24 | 7 | 2-M6 | 8 | |
22-28 | 48 | |||||||||
LK24-CC70-WP | ≤25 | 70 | 47 | 72.6 | 7.3 | 25 | 8 | 2-M6 | 8 | |
25-35 | 56 | |||||||||
LK24-CC80-WP | ≤25 | 80 | 53 | 87.2 | 9 | 30 | 9.2 | 2-M8 | 20 | |
25-35 | 70 | |||||||||
LK24-CC90-WP | ≤32 | 90 | 66 | 88 | 10 | 30 | 8 | 2-M8 | 20 | |
34-42 | 74 |
Modell | Nenndrehmoment ( N.m ) | Max.Drehfrequenz ( rpm ) | Trägheitsmoment ( Kg.m2 ) | Statische Drehsteifigkeit ( N.m / rad ) | Fehler der Exzentrizität ( mm ) | Max. Winkelversatz ( °) | Max. Axialversatz ( mm ) | Gewicht( g ) |
LK24-CC60-WP | 60 | 14000 | 2.8×10-3 | 53000 | 0.2 | 1.5 | ±0.6 | 600 |
LK24-CC70-WP | 100 | 14000 | 5.6×10-3 | 120000 | 0.25 | 1.5 | ±1.0 | 874 |
LK24-CC80-WP | 200 | 13000 | 1.4×10-2 | 156000 | 0.32 | 1.5 | ±1.0 | 1773 |
LK24-CC90-WP | 300 | 12000 | 2.2×10-2 | 261000 | 0.32 | 1.5 | ±1.2 | 2057 |
Für weitere Informationen, .
