Laserschneidanlage G3015B Rohr- und Profilbearbeitung

Kostenvoranschlag erhalten

Über uns: http://pipe-system.de/5-pex-pipe.html

Beschreibung

Sowohl Platten als auch Rohre und Profile können in der Laserschneidanlage G3015B verarbeitet werden. Durch seine offene Struktur ist die Bedienung sehr einfach sowie zeit- und kostensparend. Diese Schneidanlage wird häufig in der Verarbeitung von Metallen für Büromöbel, Haushaltsgeräte, Küchengeräte, Hotelausstattung, Regale und vielen mehr.

Anwendungen

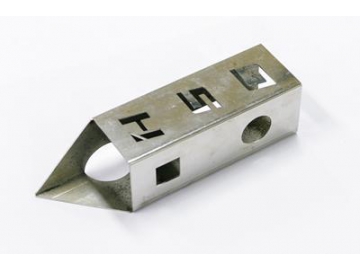

1. Rohrschneiden
Einsetzbare Materialien und Werkstoffe: Karbonstahlrohre und Edelstahlrohre von 0.5 bis 5mm Dicke, aber auch Aluminium, Messing, Kupfer, verzinktes Stahlblech sowie kaltgewalztes Blech und weitere.

Geeignete Größen: Quadratische Rohre 20×20mm bis 100×100mm, runde Rohre mit Φ20 bis Φ150mm.

2. Blechschneiden
0.5~16 mm Karbonstahl, 0.5~8mm Edelstahl, 0.5~6mm Messing, 0.5~4mm Kupfer, verzinktes Blech sowie Siliziumstahl.

3. Branchen
Diese Laserschneidanlage wird häufig in der Verarbeitung von Metallen für Büromöbel, Haushaltsgeräte, Küchengeräte, Hotelausstattung, Regale und vielen mehr.

Technische Parameter

Bearbeitungsbereich	3000mm×1500mm (optional)
Laserleistung	1500W-4000W (optional)
Max Schnittgeschwindigkeit	60m/min
Max Beschleunigung	0.5G
Positionsgenauigkeit	0.03mm/m
Genauigkeit bei Neujustierung	±0.03mm
Gewicht	4800Kg
Maße	4950mm×3150mm×1650mm

Anmerkungen

Wir können die Rohrschneidmaschinen mit einer Verarbeitungsbreite von 3m oder 6m liefern.
Wir können die Blechschneidmaschinen mit einer Verarbeitungsbreite von 3m×1.5m, 4m×2m, oder 6m×2m liefern.
Wir können spezielle Modelle zum Schneiden von Winkelstahl, Stahlbalken oder Stahlträgern und vielen weiteren Ausführungen liefen.
Wir bieten eine Vielzahl an Nennleistungen für Laser an. Die Dicke des Materials, was geschnitten werden kann, hängt direkt von seiner Leistung ab.

Kompatible Materialien

Edelstahl
Kohlenstoffstahl
Messing
Kupfer
Aluminium
Verzinkter Stahl
Kaltgewalzter Stahl
Titan
Silizium-Stahl

Eigenschaften der verbauten Komponenten

Lasersystem
IPG Photonics Hochleistungslaser.

Konstruktion mit hoher Stabilität und Festigkeit
Der Metallkörper dieser Laserschneidanalge wurde einer 600° C Wärmebehandlung unterzogen und anschließend 24h abkühlen gelassen. Anschließend wird der Körper mit einer Fräsmaschine bearbeitet und mit verschweißt. Dies garantiert eine hohe Stabilität, Festigkeit sowie mindestens 20 Jahre Lebensdauer.

Gestell und Untersetzungsgetriebe
HSG LASER kann auf Kundenwunsch langlebige Getriebe aus Wolframstahl anbieten, dank der Partnerschaft mit YYC.

Servomotor
Der Servomotor stammt von der Japanischen Firma Panasonic und ermöglicht unseren Maschinen hohe Drehgeschwindigkeiten bei gleichzeitiger Stabilität.
