LK2-2 Beam Kupplung - Stellschraubenausführung - 4 Einschnitte | Hersteller

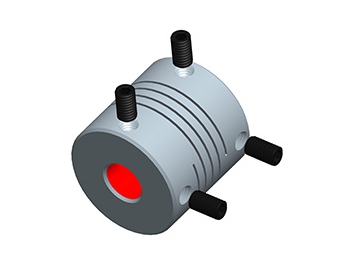

LK2-2 Beam Kupplung - Stellschraubenausführung - 4 Einschnitte

Kostenvoranschlag erhalten

Über uns: http://couplingcn.de/1-3-4-lk-2-2-beam-coupling.html

Dimensionen
Hinweis:Das Modell mit S besteht aus Edelstahl und das Modell ohne S besteht aus Aluminiumlegierung
Informieren Sie uns über das Modell und φd1φd2 ihres gewünschten Produktes bitte.

Modell	φd1φd2 Max. Bohrungsdurchmesser	φD	L	L1	M	Anzugsdrehmoment ( N.M )
LK2-075-M SLK2-075-M	6.35	19.1	19.1	2.55	M3	1.2
LK2-100-M SLK2-100-M	10	25.4	25.4	3.55	M4	2.5
LK2-112-M SLK2-112-M	12.7	28.6	28.6	3.60	M5	5
LK2-150-M SLK2-150-M	15	38.1	38.1	4.15	M5	5
LK2-200-M SLK2-200-M	19	50.8	50.8	5.25	M6	8

Spezifikationen

Modell	Nenndrehmoment ( N.m )	Max. Drehmoment ( N.m )	Max. Drehfrequenz ( rpm )	Trägheitsmoment ( Kg.m2 )	Statische Drehsteifigkeit ( N.m / rad )	Fehler der Exzentrizität ( mm )	Max. Winkel ( °)	Max. Axialversatz ( mm )	Gewicht ( g )
LK2-075-M	0.5	1.0	10000	6.9.×10-7	110	0.1	2.0	±0.15	15
LK2-100-M	1.4	2.8	10000	2.8.×10-6	170	0.1	2.0	±0.15	29
LK2-112-M	1.6	3.2	8000	5.1×10-6	260	0.1	2.0	±0.15	44
LK2-150-M	4.2	8.4	8000	2.1×10-5	330	0.1	2.0	±0.15	99
LK2-200-M	9.0	18.0	6000	9.0×10-5	560	0.1	2.0	±0.15	223
SLK2-075-M	1.0	2.0	10000	2.2×10-6	230	0.1	2.0	±0.15	36
SLK2-100-M	2.2	4.4	10000	7.0×10-6	320	0.1	2.0	±0.15	76
SLK2-112-M	3.1	6.2	8000	2.3×10-5	790	0.1	2.0	±0.15	120
SLK2-150-M	7.5	15.0	8000	8.3×10-5	980	0.1	2.0	±0.15	214
SLK2-200-M	14.0	28.0	6000	2.7×10-4	1450	0.1	2.0	±0.15	362
