Vakuum Spanntechnik

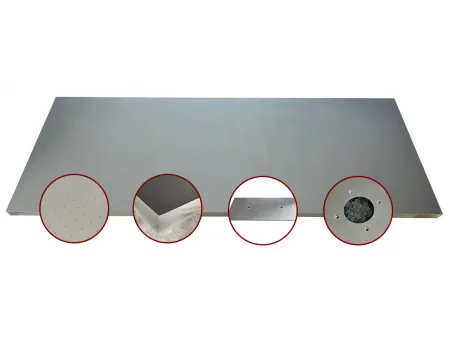

Vakuum-Niederhaltesystem zum Festhalten von Produkten während des Siebdruckprozesses

Mit jahrelanger Erfahrung in der Herstellung von Vakuumplatten bieten wir zuverlässige Lösungen für das Festhalten von Materialien während des Siebdruckprozesses. Wir bieten eine Reihe von Anpassungsmöglichkeiten, einschließlich der Plattformgröße, der Konfiguration der Vakuumlöcher, der Saugfläche, des Lochdurchmessers, der Anzahl der Sauglöcher, der Verbindungsmethoden und der unterteilten Saugzonen. Unsere Vakuumplatten sind leicht, solide und mit hoher Genauigkeit verklebt, wobei die Ebenheit optimale 0,05 mm erreicht.

Merkmale
  • Hohe Präzision und Ebenheit

    Unsere Vakuumplatten für Siebdrucker verfügen über einen Aluminiumwabenkern, der eine hervorragende Ebenheit mit einer Genauigkeit von bis zu 0,05 mm gewährleistet. Dies garantiert einen stabilen Halt des Materials und eine genaue Positionierung während des Drucks, was zu einer hervorragenden Druckqualität führt.

  • Leistungsstarke und gleichmäßige Absaugung

    Die Vakuumplatte ist für eine gleichmäßige Ansaugung in allen Bereichen ausgelegt und gewährleistet einen sicheren Materialhalt ohne Verschiebung oder Verformung während des Druckvorgangs. Diese Konsistenz verbessert die Stabilität und die Druckqualität.

  • Leicht und dennoch stabil

    Unsere vollständig aus einer Aluminiumlegierung gefertigten Vakuumplatten sind leicht und bieten dennoch eine hohe Festigkeit, Steifigkeit und Biegefestigkeit. Die Dichte der Platte liegt bei 25-35 kg pro Quadratmeter, mit einer Belastbarkeit von bis zu 30 kg ohne Verformung. Diese Eigenschaften machen den Transport, die Installation und die Nutzung bequemer und gewährleisten gleichzeitig Langlebigkeit und Stabilität.

  • Kratz- und Verschleißfestigkeit durch verschiedene Oberflächenbehandlungen

    Die Oberfläche des Vakuumplatten kann mit verschiedenen Verfahren behandelt werden, darunter PVDF-Beschichtung, Eloxieren und Harteloxieren. Das Harteloxalverfahren bietet eine Oberflächenhärte von HV500-700, was die Oberfläche äußerst kratz- und verschleißfest macht und eine lange Lebensdauer und Leistung gewährleistet.

  • Kundenspezifische Dienstleistungen

    Wir bieten vollständig kundenspezifische Vakuumplatten an, bei denen der Kunde die Größe der Oberfläche, den Durchmesser der Vakuumlöcher, den Abstand, die Saugfläche, den Durchmesser der Sauglöcher und die Anschlussmethoden bestimmen kann. Diese Flexibilität stellt sicher, dass unsere Vakuumplatten die spezifischen Anforderungen jedes Kunden erfüllen und so die Wettbewerbsfähigkeit der Produkte und den Marktanteil erhöhen.

Wie unsere Vakuumplatten die Herausforderungen im Siebdruck lösen
  • Verbesserte Druckpräzision

    Da unsere Vakuumplatten die Substrate sicher halten, verhindern sie ein Verrutschen oder Verziehen und gewährleisten eine gleichbleibende Druckgenauigkeit. Die hervorragende Ebenheit der Tischplatte erhöht diese Präzision zusätzlich.

  • Verbesserte Druckeffizienz

    Die schnelle Materialpositionierung, die durch das Vakuumsystem ermöglicht wird, macht zusätzliches Einspannen überflüssig, was Zeit spart und die Effizienz erhöht. Die stabile Ansaugung reduziert außerdem die Materialbewegung während des Drucks, was Defekte minimiert und die Betriebseffizienz steigert.

Anpassungsoptionen

Wir bieten eine vollständige Anpassung unserer Vakuumplatten an, einschließlich:

  • Abmessungen und Spezifikationen der Vakuumplatte
  • Durchmesser und Abstände der Vakuumlöcher
  • Saugbereich
  • Durchmesser der Sauglöcher
  • Anzahl der Sauglöcher
  • Anschlussmethoden
  • Individuelle Zonen für unabhängige Saug- oder Nicht-Saugbereiche
Arten von Vakuum-Lochrastern

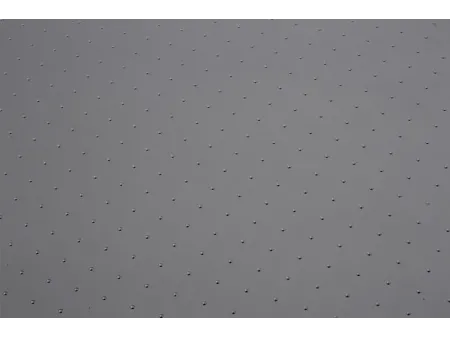

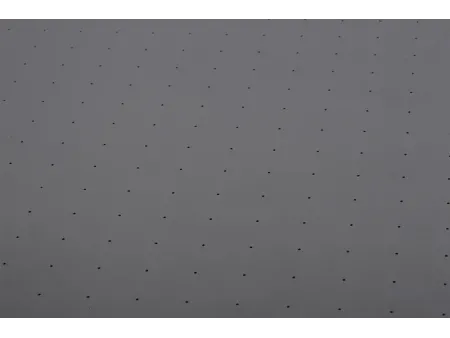

Gerade Bohrungen

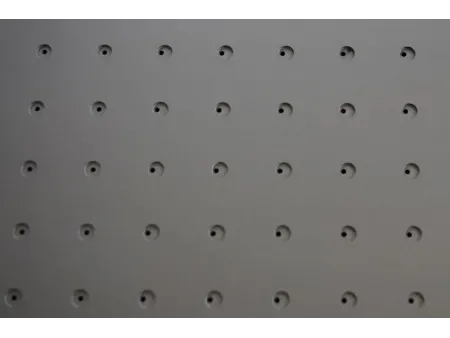

Große konische Bohrungen

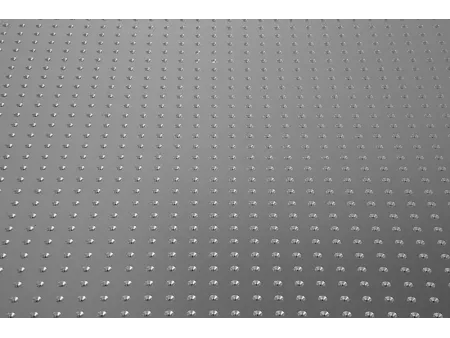

Kleine konische Bohrungen

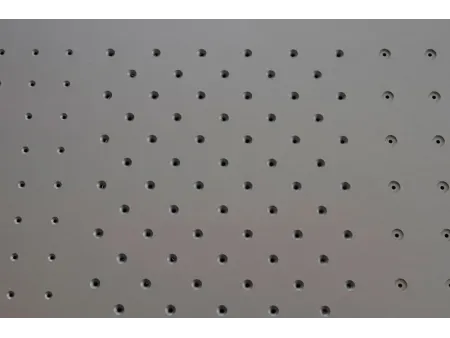

Große und kleine Löcher (ekzentrisch)
Kleine konische Bohrungen (versetzt)
Logo & Skalenmarkierung

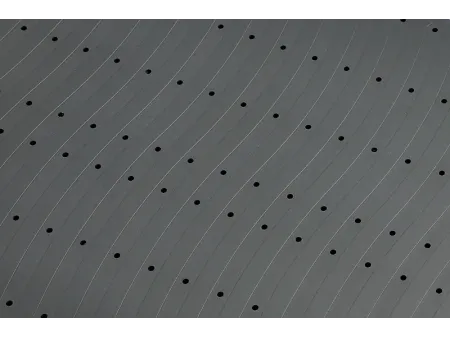

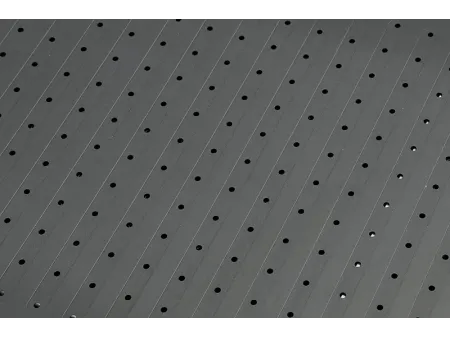

Saugschlitz
Saugschlitz

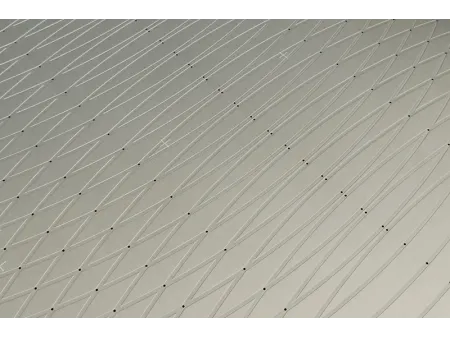

Gemusterter Schlitz

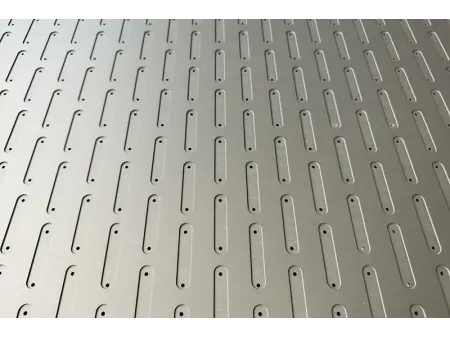

Offener Schlitz

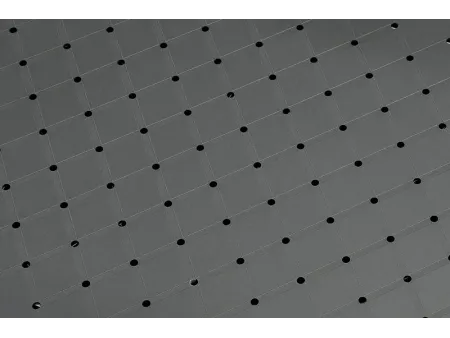

Rasterschlitz
Gerader Schlitz
Oberflächenbehandlung (harteloxiert, PVDF-beschichtet, blanke Aluminiumoberfläche)
Schienenbearbeitung
Maßgefertige Plattenformen
Positionierungsschlitz
