SMD Speicherdrossel, 6,5 mm 7,5 mm, geschirmt

Kostenvoranschlag erhalten

Über uns: http://inductorcn.de/1-5-3-smd-6-5mm-7-5mm-shielded-power-inductor.html

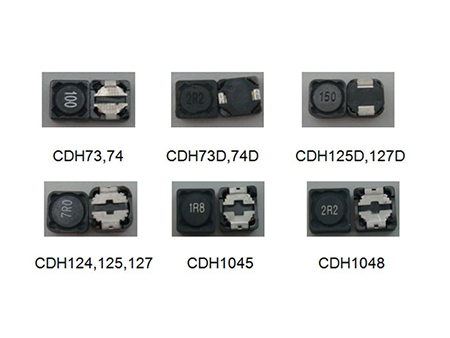

Die SMD Speicherdrossel in den Dimensionen von 6,5 mm 7,5 mm, ist geschirmt, quadratisch aufgebaut, und besitzt eine flache Struktur, welche es ermöglicht, einiges an Fläche zu sparen.

Anwendungen
Stromversorgung für Videorecorder, Universalgeräte, Digitalkameras, LCD Fernseher, Notebooks, Computer, Mobiltelefone, DC / DC – Wandler, etc.

Formen und Maße (Einheit: mm)

Typ	Amax	A1max	Bmax	C	D	E	F	G	H	I	Abbildung
CDRH62	6.5	6.2	3.0	1.50	6.0	2.8	--	2.50	4.00	8.10	1
CDRH64	6.5	6.2	5.0	1.50	6.0	2.8	--	2.50	4.00	8.10	1
CDRH73	7.5	---	3.40	1.80	7.20	5.4	1.5	2.20	4.80	7.80	2
CDRH74	7.5	---	4.50	1.80	7.20	5.4	1.5	2.20	4.80	7.80	2

Spezifikationen
Serie: CDRH 62/64/73/74

Artikelnummer	Induktivität (uH) (※)	Toleranz	Rdc (ohm)Max	Nennstrom Amp(※)
CDRH73/74	1.0	M	403/20.0m	4.0/5.0
CDRH74	1.5	M	20.8m	4.60
CDRH73/74	2.2	M	553/24.7 m	3.5/4.4
CDRH62	33	M	68m	1.95
CDRH74	3.9	M	32.5m	3.30
CDRH62/73/74	4.7	M	80/43/39m	1.65/2.7/3.05
CDRH62	5.6	M	96m	1.40
CDRH62/74	6.8	M	100/45.5m	1.33/2.90
CDRH62	8.2	M	102m	1.14
CDRH62/64/73/74	10.0	M	150/120/119/65m	1.10/1.35/1.7/2.0
CDRH62/64/73/74	12.0	M	200/130/136/71m	1.0/1.22/1.6/1.9
CDRH62/64/73/74	15.0	M	230/180/124/78m	0.9/1.1/1.4/1.7
CDRH62/64/73/74	18.0	M	270/240/194/110m	0.8/1.02/13/1.6
CDRH62/64/73/74	22.0	M	340/270/195/126m	0.74/0.91/1.2/1.4
CDRH62/64/73/74	27.0	M	380/300/228/140m	0.66/0.82/1.0/1.3
CDRH62/64/73/74	33.0	M	450/330/260/177m	0.59/0.74/0.97/1.1
CDRH62/64/73/74	39.0	M	490/370/270/226m	0.54/0.69/0.94/1.0
CDRH62/64/73/74	47.0	M	690/520/310/260m	0.5/0.62/0.9/0.9
CDRH62/64/73/74	56.0	M	780/560/510/289m	0.46/0.58/0.8/0.82
CDRH62/64/73/74	68.0	M	1.07/0.63/0.59/034	0.42/0.51/0.72/0.78
CDRH62/64/73/74	82.0	M	1.21/0.71/0.68/036	0.38/0.46/0.6/0.7
CDRH62/64/73/74	100.0	M	1.39/1.03/0.73/0.4	1.1/0.83/0.54/0.68
CDRH62/64/73/74	120.0	M	1.9/1.15/0.91/0.55	0.31/0.38/0.51/0.65
CDRH62/64/73/74	150.0	M	2.18/1.68/1.04/0.69	0.28/0.35/0.44/0.59
CDRH62/64/73/74	180.0	M	2.77/1.87/1.24/0.77	0.26/0.32/0.38/0.57
CDRH62/64/73/74	220.0	M	3.12/2.08/1.69/1.24	0.23/0.29/0.35/0.47
CDRH62/64/73/74	270.0	M	438/237/1.95/130	0.22/0.26/0.34/0.45
CDRH62/64/73/74	330.0	M	4.94/2.67/2.08/1.52	0.19/0.23/0.30/0.43
CDRH64/73/74	390.0	M	2.94/3.12/1.77	0.22/0.28/0.375
CDRH64/73/74	470.0	M	3.93/3.64/2.60	0.2/0.26/0.33
CDRH64/73/74	560.0	M	5.43/4.16/2.80	0.18/0.25/0.29
CDRH64	680.0	M	7.32	0.17
CDRH64/74	820.0	M	8.24/3.25	0.15/0.24
CDRH64	1000.0	M	9.26	0.14

※ Der maximale Nennstromwert ist der Gleichstromwert, dieser kann dem überlagerten Gleichstrom sowie dem Temperaturanstieg entsprechen.

※ Induktivität Test Fr. 100KHz 100mA(HP 4277A) bei 20℃(L<10uH)

Induktivität Test Fr. 1.0KHz 100mA(HP 4277A) bei 20℃(L>10uH)

※ Nicht alle möglichen Spezifikationen sind aufgelistet. Kontaktieren Sie uns für spezifische Anfragen und individuelle Konfiguration der Induktivitäten.

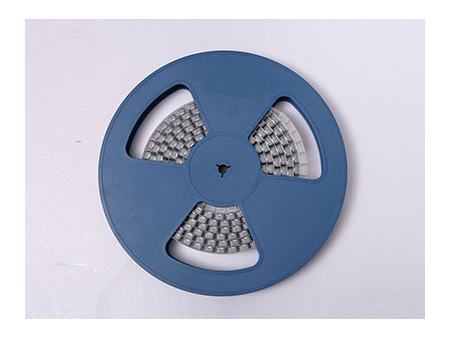

SMT Speicherdrossel-Rollen

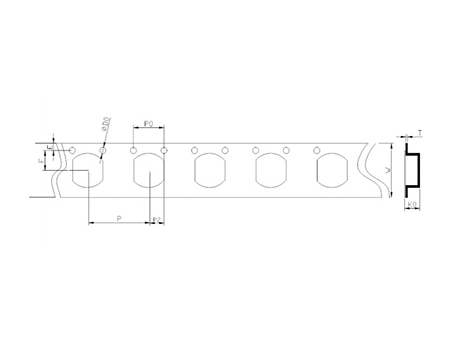

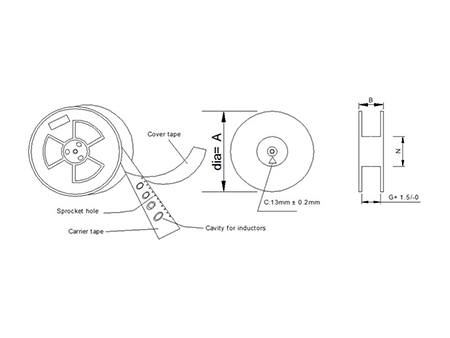

Band- und Rollenmaße:(Einheit:mm)

Oberflächenmontage, Band- Rollenliste:

Verpackungsart	Rollengröße (mm)				Bandgröße(mm)									Q'ty, Pcs/Rolle
	A	B	G	N	E	F	D0	P	P0	P2	W	T	K0
LSMT-01	178	11	8.5	60	1.75	3.5	1.5	4	4	2	8	0.25	2.1	2000
2	178	15	12.5	60	1.75	5.5	1.5	8	4	2	12	0.3	1.7	1000
3	178	15	12.5	60	1.75	5.5	1.5	8	4	2	12	0.3	2.1	1000
4	330	17	12.5	100	1.75	5.5	1.5	8	4	2	12	0.35	3	2000
5	330	17	12.5	100	1.75	5.5	1.5	8	4	2	12	0.35	2.4	2000
6	330	21	16.5	100	1.75	7.5	1.5	12	4	2	16	0.35	5.5	2000
7	330	21	16.5	100	1.75	7.5	1.5	12	4	2	16	0.3	3.5	1500
8	330	21	16.5	100	1.75	11.5	1.5	12	4	2	24	0.4	5.9	1000
9	330	21	16.5	100	1.75	7.5	1.5	12	4	2	16	0.3	4	1000
10	330	29	24.5	100	1.75	11.5	1.5	16	4	2	24	0.3	4.2	1000
11	330	29	24.5	100	1.75	11.5	1.5	16	4	2	24	0.3	4.8	500
12	330	29	24.5	100	1.75	11.5	1.5	16	4	2	24	0.3	5.2	500
13	330	29	24.5	100	1.75	11.5	1.5	16	4	2	24	0.3	6	500
14	330	29	24.5	100	1.75	11.5	1.5	16	4	2	24	0.3	8.2	500
