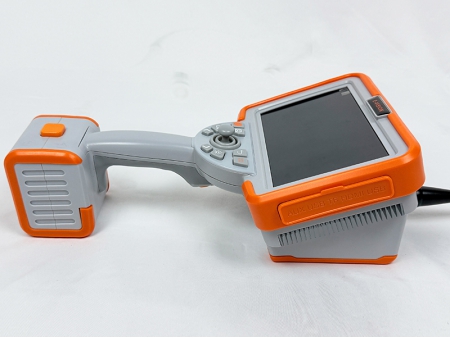

SK7 Serie HD 3D Videoskop mit Messfunktion
Kostenvoranschlag erhalten
Die SK7-Serie ist ein leistungsstarkes HD-Videoskop zur visuellen Inspektion von internen Bauteilen und Anlagen. Es nutzt modernste Bildsensortechnologie für höchste Bildklarheit und verfügt über einen integrierten 3D-Stereomess-Algorithmus für präzise interne Zielmessungen.
Das System ist speziell für Anwendungen in der Luft- und Raumfahrt, der Präzisionsprüfung sowie in weiteren spezialisierten Industriebereichen entwickelt.
Als vielseitige All-in-One-Lösung unterstützt die Endoskopkamera sowohl kurze Inspektionsdistanzen (1–15 Meter) im industriellen Bereich als auch mittel- bis langreichweitige Rohrleitungsprüfungen (10–30 Meter).
Dank eines multifunktionalen Designs steigert die Kamera die Effizienz bei Inspektionen und erweitert den Einsatzbereich deutlich.
Eigenschaften
| Gesamtstruktur | Handheld-Host (integriert) | Artikulationssteuerung | 360° Multi-Mode elektronische Steuerung: Schnell / Langsam / Feinjustierung |
| Bildschirmgröße | 7" HD LCD-Touchscreen | Lichtquelle | Weißlicht / Infrarot / UV / Dual-Licht (optional) |
| Host-Funktionen | 3D-Stereomessung; Multitasking; Bild-in-Bild-Dualscreen | Kompatibilität | Austauschbare Sonden mit unterschiedlichen Durchmessern und Längen |
| Bildschirmauflösung | 1080P HD | Akkukapazität | 7000 mAh Lithium-Spezialakku, unterstützt Netzadapter |
| Sondenmaterial | Verschleißfeste Wolfram-Drahtgeflecht-Sonde mit wasserfester Beschichtung | Speichermedien | Integrierter Speicher / USB-Stick / TF-Speicherkarte |
| Videoausgänge | HDMI, WLAN, Bluetooth | Menüsprachen | Unterstützt 8 Sprachen |
| Audioausgang | 3,5-mm-Kopfhöreranschluss; Videoaufnahme mit Ton | Abmessungen (Host) | 340 x 195 x 130 mm |
| Schutzklasse (IP) | Sonde und Sondenleitung IP67 (staub- und wasserdicht) | Gewicht (gesamt) | 2,1 kg (inkl. Akku) |
| Host-Schnittstellen | USB 3.0, TF-Kartenslot, HDMI, 3,5 mm Audio, WLAN, Bluetooth | ||
| Betriebssystem / Funktionen | Echtzeit-Multitasking-Betrieb, unterstützt: 3D-Stereomessung, Defekterkennung, Bildbearbeitung, Farbanpassung, Helligkeitsanpassung, Maßstabsanzeige, Links-/Rechts-Split-Screen-Vergleich, Multi-Touch-Zoom (Ein-/Auszoomen), drahtlose Fernprogramm-Aktualisierung usw. Kompatibel mit Videoskop-Sondensystemen von 1,0 mm–8,0 mm (1–15 Meter); kompatibel mit 23-mm- und 40-mm-4K-HD-Rohrleitungs-Endoskopsystemen (10–30 Meter, mit 360° radialer/axialer Rotation und Meterzählfunktion). | ||
Austauschbares Videoskop-Sondensystem
| Sondendurchmesser (mm) | 1,2 mm/ 1,5 mm | 2,0 mm/ 2,4 mm | 2,8 mm | 3,9 mm | 6,0 mm |
| Blickrichtung | Vorwärts | Vorwärts | Vorwärts | Vorwärts/ Seitlich /Vorwärts & Seitlich (Dual-Kamera) | Vorwärts/ Seitlich /Vorwärts & Seitlich (Dual-Kamera) |
| Auflösung (Pixel) | 160.000 Pixel | 160.000 Pixel / 1 Megapixel | 160.000 Pixel / 1 Megapixel | 2 Megapixel | 2 Megapixel |
| Sichtfeld (FOV) | 120° | 120° | 120° | 120° | 90° / 120° |
| Tiefenschärfe (DoF) | 5 mm – 100 mm | 5 mm – 100 mm | 5 mm – 100 mm | 7 mm – 50 mm / 10 mm – 100 mm / 20 mm - ∞ | 7 mm – 50 mm / 10 mm – 100 mm / 20 mm - ∞ |
| Arbeitslänge (effektiv) | 600 mm – 1 m | 1 m | 1 – 1,5 m | 1 - 3 m | 1 - 15 m |
| Sondensteuerung | Starr (nicht artikuliert) | 180° artikulierbar | 360° artikulierbar | 360° artikulierbar | 360° artikulierbar |
| Lichtquelle | Faseroptik | Faseroptik | Faseroptik | LED / Faseroptik (Optional) | LED / Faseroptik (Optional) |
Austauschbare Boreskop-Sonde
| 23 mm Kamera | 40 mm Kamera |
| Vorwärts | 360° drehbar |
| 1080P 4K | 1080P 4K |
| 120° | 120° |
| 80 mm - ∞ | 150 mm - ∞ |
| 10 – 30 m | 10 – 30 m |
| Starr (nicht artikuliert) | 360° artikulierbar |
| LED | LED |
Funktionen
- 7-Zoll Full-View IPS LCD-Touchscreen, unterstützt eine visuelle, symbolbasierte Bedienoberfläche, austauschbare Sondenkabel, modulares Design für Tragbarkeit und einfache Handhabung.
Austauschbares, optionales Sondenkabel-Design: Unterstützt 360° digitale Schrittmotorsteuerung mit Multi-Mode-Elektronikartikulierung, freie Winkelpositionierung, variable Geschwindigkeit und Freeze-Funktion; unterstützt HD-Sondenkabel von 1–15 m Länge. - Vielseitiges Boreskop-System mit HD-Sonden, Dual-Kamera-Linsen und erweiterten Beleuchtungsoptionen:
- Unterstützt 6,0 mm und 4,0 mm Dual-Kamera-Messlinsen (optional).
- Unterstützt 6,0 mm, 3,9 mm, 2,8 mm, 2,4 mm, 2,0 mm und 1,0 mm Direktblick-HD-Sonden mit Front-End-Temperaturmessung.
- Unterstützt 6,0 mm und 3,9 mm Seitenblick-Dual-Kamera-HD-Sonden (optional).
- Unterstützt 5600K Weißlicht, 940 nm blendfreies Infrarot-Nachtsichtlicht und UV-Industriescheinwerfer für Fehlererkennung.

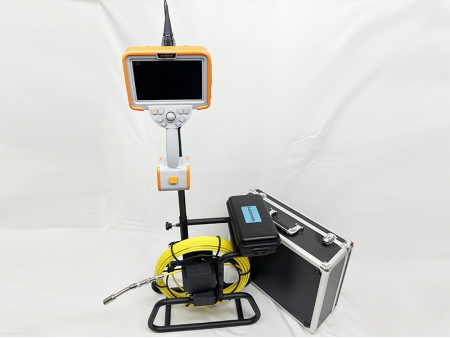

- Optionales 10–30 m Langstrecken-Boreskop auf Rolle, ausgestattet mit 4K-HD 23 mm und 40 mm 360°-Omnidirektional-Kamerasystemen.
- Unterstützt industrielles Endoskop 3D-Messsystem V1.0, liefert hochpräzise globale 3D-Scan-Cloudkarten, 3D-Messungen mit relativer Abweichung ≤5% (optional).
- Unterstützt Echtzeit-Intelligent-Analyse-System V1.0 für Metalloberflächen-Defekterkennung (optional).
- Integriertes intelligentes Inspektions-Betriebssystem: Bildanpassungen umfassen Kameraparameter (Helligkeit, Kontrast, Gamma, Farbton, Sättigung, Schärfe), Auto-Weißabgleich, Negativfilter, Spiegel/Flip, Freeze, Annotation/Zeichnen, Zeitstempelmarkierung u.v.m.
- Unterstützt Helligkeitsanpassung per Fingerwisch, Auto-Weißabgleich an jedem Berührungspunkt.
- Unterstützt Split-Screen, Bild-in-Bild, Finger-Zoom & -Verschiebung, sowie Ein-Klick-Erstellung von Berichten in mehreren bearbeitbaren Formaten.
- Integrierter Speicher ≥20 GB, unterstützt TF-Karten und externe USB-Laufwerke.
- Ein-Klick-Akkuanzeige, Lithium-Akku unterstützt PD-Schnellladung.
- Drahtlose HD-Videofreigabe über WiFi & Bluetooth, Foto-, Video- und Audioaufnahme mit Wiedergabe.
Anwendungsbereiche
Dieses Produkt ist für die Echtzeit-Inspektion in schwer zugänglichen Umgebungen konzipiert, z. B. enge Räume, tiefe Rohre oder dunkle Kammern. Es nutzt sowohl unsichtbares Infrarotlicht als auch Weißlicht, um auch unter vollständiger Dunkelheit klare Bilder zu erfassen.
Hauptanwendungsbereiche:
- Automobil & Komponenten: Qualitätskontrolle und Montageprüfung von Motoren, Hydraulikteilen und Düsen.
- Industrielle & pharmazeutische Maschinen: Inspektion von Kesseln, Wärmetauschern, Maschinen und Fertigungsanlagen.
- Petrochemie: Überprüfung von Prozessleitungen, Druckbehältern, Kesseln und Wärmetauschern.
- Elektronik & Elektrotechnik: Inspektion von mechanischen Abläufen und Bauteilen; Einsatz in Forschung & Entwicklung.
- Gasversorgung: Kontrolle von Gasleitungen auf Rost, Korrosion, Wasseransammlungen und Beschädigungen an Abgasöffnungen.
- Luft- & Raumfahrt: Routinekontrolle von Turbinen, Rotorblättern, Brennkammern; Flugzeugrümpfe; R&D für Raketentriebwerke.
- Schienen- & Schiffstechnik: Prüfung von Turbinen, Heizgeräten, Dieselmotoren, Kesselbrennern und Rohrleitungen.
- Bauwesen: Interne Diagnostik von Stahlrohren (Rost, Schmutz), Wänden, Bewehrung, Brückenfugenrissen; Beobachtung von Tunnelinnenräumen und architektonischen Modellen.
- Wasserversorgung: Diagnose von Rost und Verstopfungen in Wasser- und Abwasserleitungen.
- Energieerzeugung: Inspektion und Wartung von Wärmetauschern, Rohrleitungen und Turbinen in thermischen, hydroelektrischen und Kernkraftwerken.
