8.7/15(17.5)kV CU/XLPE/CTS/PVC Einzelader

Kostenvoranschlag erhalten

Über uns: http://heat-shrinktube.de/1-3-7-cold-resistant-pvc-tubing.html

Einadrige XLPE isolierte Kabel mit Kupferleiter und Kupferabschiermung

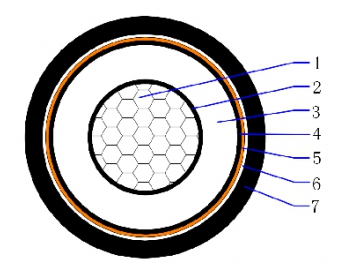

Aufbau

Leiter - Blankes, geglühtes, verdichtetes Kupfer Klasse 2
Innere Leitschicht - Halbleitende Verbindung
Isolierung - Vernetztes Polyäthylen (XLPE)
Äußere Leitschicht - Halbleitende Verbindung
Metallschirm - Blankes, geglühtes Kupferband
Bewicklung - Band aus nicht hygroskopischem Material
Außenmantel - Polyvinylchlorid (PVC)

Anwendung

Das Mittelspannungskabel eignet sich zur Verwendung bei der Energieverteilung im Mittelspannungsbereich, als Transformator-Einspeisung in Umspannwerken. Dieses Stromkabel wird auch in Kraftwerken, Bergbau-, Industrie- und Betriebsanlagen, in Wohngebieten, in trockenen oder feuchten Umgebungen benutzt.

Temperaturverhalten

Betriebstemperatur des Leiters: -15℃~90℃
Min. Verlegungstemperatur: 0℃
Notfall-Betriebstemperatur beim Leiter: 105℃
Zulässige Kurzschlusstemperatur des Leiters (5s): 250℃

Elektrische Merkmale

Nennspannung: 8.7/15(17.5) kV
AC Hochspannungstest: 2.5 Uo für 30 Minuten
Teilweise Entladung bei 1.73 Uo: 5pC oder höher

Farbe

Aderkennzeichnung: naturell oder nach Kundenwunsch
Außenmantel: Schwarz oder nach Kundenwunsch

Standard

Kabeldesign: IEC 60502-2
Leiter: IEC 60228

Querschnitt

Einzelader: 25~800mm2
