SP-300 Serie AC Einphasen-Netzgerät, programmierbar
Kostenvoranschlag erhalten
- Spannung: 150V/300V/600V
- Leistung: 600W-20kW
- Größe: 2U, 3U, 4U, 9U, 17U, 21U
- Schnittstellen: LAN, USB, RS-232, RS-485, GPIB
- Eigenschaften
- Anwendungsbeispiele
- Empfohlene Downloads
- Produktvideo
Beschreibung
SP-300 Serie AC Einphasen-Netzgeräte haben eine Leistung von 600W bis 5kW (Einzelgerät) und können miteinander verbunden bis zu 20kW erreichen. Ein eingebauter Frequenzgeber kann Harmonien und alle Arten von Wellenformen erzeugen und eignet sich zu Messungen und Analysen von AC Geräten; Touchscreen und Bedienknöpfe erleichtern die Bedieungen dieser Netzgeräte.
Vorteile
- großes Farb-Touchscreen zum einfachen Einstellen und Überwachen; präzises und hochauflösendes Display;
- AC, DC und AC DC Modi, AC DC Modus zum Simulieren von DC Offsetspannung;
- geeignet zum Simulieren von Wellenformen, unterstützt CSV Dateien zum Importieren von Wellenformen;
- USB Schnittstelle als Standardkonfiguration zum Importieren/ Exportieren sowie Datenspeicherung;
- Einphasen/ Dreiphasen Ausgang, geeignet für Simulierungen von unausgeglichenden Ladungen (Dreiphasen);
- SENSE Kompensationsfunktion (ferngesteuert) für höchste Präzision;
- USB/LAN/RS485/RS232/GPIB Schnittstellen;
- zwei Versionen für unterschiedliche Anforderungen.
Anwendungsbereiche
- erneuerbare Energien;
- Militär und Raumfahrt;
- Elektronische und elektrische Anwendungen;
- Wissenschaftliche Forschungen und Bildung;
- Testlabore;
- Elektrische Haushaltsgeräte.
Funktionen
- Grafisches Bedienschnittstelle
großes Farb-Touchscreen und grafische Schnittstelle für einfache Bedienung, Echtzeit-Überwachung und Darstellung des Stromstatus auf einem Display. - Hoher Scheitelfaktor für Ausgangsstrom
Das Netzgerät hat ein Höchstleistung von 5~6 Mal des Nennstromwertes, geeignet zum Ausgleichen von Ladungen und Stromkreisen in Motoren mit transienten Stoßströmen. - Störungssimulation Starkstromleitung

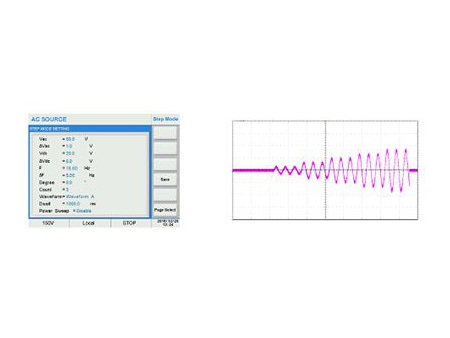

Mehrere Wellenform-Anpassungsmodi sind verfügbar, damit verschiedene Störungen und andere zertifizierbare Eigenschaften simuliert werden können, z.B. periodisches Ausschalten, Spannungseinbruch, kurzfristige Spitzenleistung oder weitere, komplexere Simulationen, die in Forschungs- und Entwicklungslaboren, Universitäten und Zertifizierungslaboren notwendig sind.LIST ModusLIST ModusPULSE ModusSpannungseinbruch/Spannungshöhepunkt - Harmonische/inter-harmonische Simulations- und Messfunktion
Geeignet für harmonische/inter-harmonische Simulationen bis zu 40 Befehle bei 50Hz oder 60 Hz, Messung der Amplitude oder prozentuale Messung basierend auf der Frequenzspannung der Oberschwingungen von 2~40, grafische Darstellung der Oberschwingungen. Wellenformanpassung ist möglich. - Parallele Verbindung und Dreiphasen-Ausgang
Mit optionalem Mehrfachanschluss können mehrere Geräte miteinander verbunden werden und erreichen dann eine Ausgangsleistung bis zu 600V und 184A. Die Netzgeräte können auch für Dreiphasen-Ausgang verbunden werden und mit Master (A Phase), Slave1(B Phase), Slave2 (C Phase) eingestellt mit max. Phasendifferenzen von 120°; die Spannung kann einzeln für jede Phase eingestellt oder auch synchronisiert, mit ungleichmäßigen Phasen oder ohne Phasen simuliert werden. Y- und Δ-Typ Verbindungen können bei Bedarf auch hergestellt werden. - Verschiedene Versionen für unterschiedliche Anforderungen
Eigenschaften
Modell | Spannung | Stromstärke | Leistung | Standard Kommunikationsschnittstelle | Frequenzbereich | Größe |
150V/300V | 5.6A/2.8A | 600VA | RS232/RS485/USB | 15~1200Hz | 2U | |
150V/300V | 9.2A/4.6A | 1000VA | RS232/RS485/USB | 15~1200Hz | 2U | |
150V/300V | 13.8A/6.9A | 1500VA | RS232/RS485/USB | 15~1200Hz | 2U | |
150V/300V | 16A/8A | 2000VA | RS232/RS485/USB | 15~1200Hz | 3U | |
150V/300V | 27.6A/13.8A | 3000VA | RS232/RS485/USB | 15~1200Hz | 4U | |
150V/300V | 32A/16A | 4000VA | RS232/RS485/USB | 15~1200Hz | 4U | |
150V/300V | 46A/23A | 5000VA | RS232/RS485/USB | 15~1200Hz | 4U |
Modell | Spannung | Stromstärke | Leistung | Standard Kommunikationsschnittstelle | Frequenzbereich | Größe |
150V/300V | 10.08A/5.04A | 1200VA | RS232/RS485/USB | 15~1000Hz | 9U | |
300V/600V | 5.04A/2.52A | 1200VA | RS232/RS485/USB | 15~1000Hz | 9U | |
150V/300V | 15.12A/7.56A | 1800VA | RS232/RS485/USB | 15~1000Hz | 9U | |
150V/300V | 15.56A/8.28A | 2000VA | RS232/RS485/USB | 15~1000Hz | 9U | |
300V/600V | 8.28A/4.14A | 2000VA | RS232/RS485/USB | 15~1000Hz | 9U | |
150V/300V | 20.16A/10.08A | 2400VA | RS232/RS485/USB | 15~1000Hz | 17U | |
150V/300V | 24.84A/12.42A | 3000VA | RS232/RS485/USB | 15~1000Hz | 9U | |
150V/300V | 24.84A/12.42A | 3000VA | RS232/RS485/USB | 15~1000Hz | 9U | |
300V/600V | 12.42A/6.21A | 3000VA | RS232/RS485/USB | 15~1000Hz | 9U | |
150V/300V | 28.8A/14.4A | 4000VA | RS232/RS485/USB | 15~1000Hz | 17U | |
150V/300V | 33.12A/15.56A | 4000VA | RS232/RS485/USB | 15~1000Hz | 17U | |
300V/600V | 14.4A/7.2A | 4000VA | RS232/RS485/USB | 15~1000Hz | 17U | |
150V/300V | 37.26A/18.63A | 4500VA | RS232/RS485/USB | 15~1000Hz | 9U | |
150V/300V | 49.68A/24.84A | 6000VA | RS232/RS485/USB | 15~1000Hz | 17U | |
150V/300V | 43.2A/21.6A | 6000VA | RS232/RS485/USB | 15~1000Hz | 17U | |
150V/300V | 49.68A/24.84A | 6000VA | RS232/RS485/USB | 15~1000Hz | 17U | |
300V/600V | 24.84A/12.42A | 6000VA | RS232/RS485/USB | 15~1000Hz | 17U | |
150V/300V | 57.6A/28.8A | 8000VA | RS232/RS485/USB | 15~1000Hz | 17U | |
150V/300V | 57.6A/28.8A | 8000VA | RS232/RS485/USB | 15~1000Hz | 21U | |
300V/600V | 28.8A/14.4A | 8000VA | RS232/RS485/USB | 15~1000Hz | 17U | |
150V/300V | 74.52A/37.26A | 9000VA | RS232/RS485/USB | 15~1000Hz | 17U | |
150V/300V | 82.8A/41.4A | 10000VA | RS232/RS485/USB | 15~1000Hz | 17U | |
300V/600V | 41.4A/20.7A | 10000VA | RS232/RS485/USB | 15~1000Hz | 17U | |
150V/300V | 86.4A/43.2A | 12000VA | RS232/RS485/USB | 15~1000Hz | 17U | |
150V/300V | 99.36A/49.68A | 12000VA | RS232/RS485/USB | 15~1000Hz | 21U | |
150V/300V | 124.2A/62.1A | 15000VA | RS232/RS485/USB | 15~1000Hz | 17U | |
150V/300V | 115.2A/57.6A | 16000VA | RS232/RS485/USB | 15~1000Hz | 21U | |
150V/300V | 165.6A/82.8A | 20000VA | RS232/RS485/USB | 15~1000Hz | 21U |
