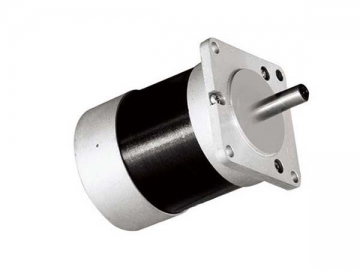

Bürstenlose Gleichstrommotor, 57 Serie

Kostenvoranschlag erhalten

Über uns: http://motors-manufacturer.de/3-3-1500w-motor-controller-bldc-square-wave-ktf03018a-c3.html

, 57 Serie

Eigenschaften von bürstenlosem Gleichstrommotor
1. Internationaler Standard NEMA 23 Baugröße.
2. Stern-Wicklungen mit einem 3-Phasen- und 4-Pol-Konfiguration.
3. Seltenerd-Magneten und Hochpräzisionskugellager werden verwendet, um das Motorgeräusch und die Leistung zu verringern.
4. Low Rotorträgheit, aber mit faststarting Drehmoment.
5. Dieser bürstenlose Gleichstrommotor kann über 20.000 Stunden normalen Arbeitsbedingungen ohne Missbrauch, Unfälle oder Änderungen durchzuhalten.
6. Dieser bürstenlose DC Motor bietet ideale Steuerungslösungen für Pumpen in Aquarien und Feuerlöschanlagen.

Allgemeine Spezifikationen von bürstenlosem Gleichstrommotor

Wicklungstyp	Sterne
Hall-Effekt-Winkel	120 Grad elektrischer Winkel
Welle auslaufen	0.025mm
Radialspiel	0.025mm＠460g
Endspiel	0.025mm＠4000g
Max.radiale Kraft	75N＠20mm vom Flansch
Max.axiale Kraft	15N
Schutzklasse	Klasse B
Durchschlagfestigkeit	700VAC 1 Minute
Isolationswiderstand	100MΩMin.,500VDC

Herunterladen PDF

57SW01

Teilenummer	Spannung	Leerlaufstrom	Leerlaufdrehzahl	Torque	Bemessungsstrom	Nenndrehzahl	Torque (MAX)	Drehmomentkonstante	Rotorträgheit	Gewicht	Länge
Einheiten	VDC	A	RPM	Nm	A	RPM	Nm	Nm/A	Kgmm 2	Kg	m m
57SW01	36	0.4	4000	0.11	1.6	3000	0.35	0.11	7.5	0.5	56

57SW01

Teilenummer	Spannung	Leerlaufstrom	Leerlaufdrehzahl	Torque	Bemessungsstrom	Nenndrehzahl	Torque (MAX)	Drehmomentkonstante	Rotorträgheit	Gewicht	Länge
Einheiten	VDC	A	RPM	Nm	A	RPM	Nm	Nm/A	Kgmm 2	Kg	m m
57SW01	36	0.4	4000	0.11	1.6	3000	0.35	0.11	7.5	0.5	56

57SW03

Teilenummer	Spannung	Leerlaufstrom	Leerlaufdrehzahl	Torque	Bemessungsstrom	Nenndrehzahl	Torque (MAX)	Drehmomentkonstante	Rotorträgheit	Gewicht	Länge
Einheiten	VDC	A	RPM	Nm	A	RPM	Nm	Nm/A	Kgmm 2	Kg	m m
57SW03	36	1	4000	0.32	4.7	3000	0.98	0.11	17.3	1	96

Motor-Umriss
