Transformator mit EI-Kern im Niederfrequenz-Bereich
Southern Group produziert verschiedene Ausführungen an Transformatoren mit EI-Kern im Bereich von 50/60HZ sowie im Niederfrequenz-Bereich. Sie finden Anwendung in 50Hz oder 60Hz Gerätschaften in der Luftfahrt, Medizin, Audiotechnik und vielen weiteren Bereichen.
![](public/propic/270/b_2_10_50_60hz_low_frequency_power_transformer_03.jpg)
Eigenschaften
1. Hergestellt aus Stahlblech mit einem EI Kern.
2. Breite Anwendungsmöglichkeiten und flexibel einsetzbar für mittlere elektrische Leistung
Betriebsbedingungen
1. Temperaturbereich: -25℃~+70℃
2. Relative Luftfeuchtigkeit: nicht mehr als 90% bei einer Temperatur von 40° Celsius
3. Atmosphärendruck: 860~1060mbar (ca. 650~800mmHg)
Arbeitsfrequenz: 50Hz/60Hz
Brandschutzklasse:Klasse B (130℃)

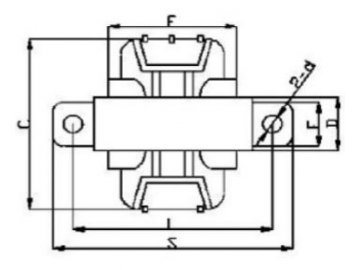

Produktparameter und MaßeName | Standard Output (W) | ±1 | ±1 | Max | ±1 | ±0.5 | Max | ±1 | ±0.3 | ±1 | t | Referenzgewicht |
A | B | C | D | E | F | L | d | S | ||||
EI41-20 | 5.5 | 36 | 43.5 | 43 | 22.5 | 18 | 30 | 52 | 3.5*4.5 | 60 | 0.8 | 0.2 |
EI41-25 | 7 | 36 | 43.5 | 50 | 27.5 | 23 | 30 | 52 | 3.5*4.5 | 60 | 0.8 | 0.25 |
EI48-18 | 8 | 43 | 50.5 | 42 | 20.5 | 16 | 33 | 59 | 4.5*6.5 | 69 | 0.8 | 0.3 |
EI48-20 | 10.5 | 43 | 50.5 | 44 | 22.5 | 18 | 33 | 59 | 4.5*6.5 | 69 | 0.8 | 0.37 |
EI48-24 | 12.5 | 43 | 50.5 | 50 | 26.5 | 21 | 33 | 59 | 4.5*6.5 | 69 | 0.8 | 0.4 |
EI48-30 | 15.5 | 43 | 50.5 | 56 | 32.5 | 28 | 33 | 59 | 4.5*6.5 | 69 | 0.8 | 0.5 |
EI57-25 | 18 | 60.5 | 59.5 | 53 | 27.5 | 24 | 39 | 72 | 4.5*6.5 | 83 | 0.8 | 0.65 |
EI57-30 | 24 | 50.5 | 59.5 | 58 | 32.5 | 28 | 39 | 72 | 4.5*6.5 | 83 | 0.8 | 0.7 |
EI57-35 | 30 | 50.5 | 59.5 | 62 | 37.5 | 33 | 39 | 72 | 4.5*6.5 | 83 | 0.8 | 0.8 |
EI57-45 | 42 | 50.5 | 59.5 | 75 | 47.5 | 42 | 40 | 72 | 4.5*6.5 | 83 | 0.8 | 1.1 |
Hinweis: Für die Variante mit hoher Leistung ist eine Struktur aus Stützklemmen notwendig.
