Kantenloser Spiegelhalter

Kostenvoranschlag erhalten

Über uns: http://optical-equipment.de/2-2-1-2-clear-edge-mirror-mounts.html

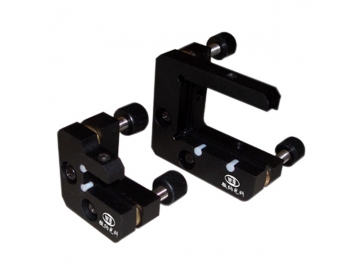

Der kantenlose Spiegelhalter verfügt über eine hervorragende Stabilität und ist kantenlos gestaltet. Der Spiegelhalter ist mit dem abnehmbaren und abschließbaren Regler ausgestatte.
Wir bieten zwei Arten der kantenlosen Spiegelhaltern: WN120KM (20-50,8) und WN130KM. Sie werden durch eine M6x0,25 Schrägschraube eingestellt, um sich an verschiedene optische Richtungen anzupassen.

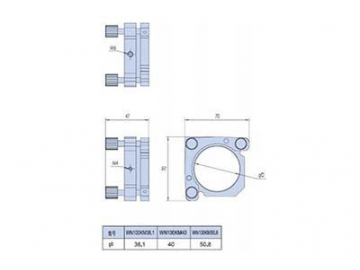

WN120KM(20-50.8) Kantenloser Spiegelhalter

Eigenschaften

Durchmesser: 38,1-50,8 mm.
Das Produkt wird durch eine M6x0,25 Schrägschraube eingestellt. Die Auflösung wegen Vibrationen kann weitgehend vermieden werden.
Der Hochleistungs-Zugfeder kehrt mit gleichmäßiger Rückstellkraft und verringerter Spannung zurück.
Die Montagelöcher in 2 Richtungen eignen sich für unterschiedliche Strahlengänge.

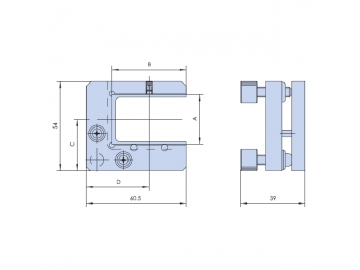

WN130KM Kantenloser Spiegelhalter

Spezifikation

Modell	WN130KM10	WN130KM15	WN130KM30	WN130KM45	WN130KM50
A	10 mm	15 mm	30 mm	45 mm	50 mm
B	15 mm	25 mm	45 mm	60 mm	75 mm
C	20.5 mm	23 mm	30.5 mm	38 mm	40.5 mm
D	23 mm	28 mm	38 mm	45.5 mm	53 mm

Eigenschaften

Die Lockerung des Spiegelhalters wegen Vibrationen kann durch die abschließbare Feineinstellschraube M6x0,25 vermieden.
Die Tellerfeder kehrt mit der einstellbaren Rückstellkraft zurück.
Der Befestigungssitz mit Öffnung sorgt für einfache Ausrichtung.
Die Linse kann für die Gehäuseoptik verwendet werden und dann an dem Spiegelhalter befestigt werden.
Die Optik kann durch die Dichtung von Teflon effektiv geschützt werden.
Die Befestigungslöcher in 2 Richtungen eignen sich für unterschiedliche optische Wege optical path.
