Innenraum-Lampen, LED Modul für Leuchtkasten

  • flexible Anschlusskabel
  • Spannungsschutz (Module): IP65
  • Farbwiedergabeindex Ra:≥75
  • Lichtstrom in einem Modul:130LM
  • CE Zertifikat
  • 5 Jahre Garantie
  • Geeignet für 10-20cm tiefe einseitige/doppelseitige Leuchtkästen
Besonderheiten:
  • Diese Hintergrundbeleuchtung nutzt eine besonders helle Lichtquelle: SMD2835 mit wenig Lichtverlust und stabiler Farbqualität.
  • Farbton: weiß, kaltweiß und warmweiß.
  • Eine optische PMMA Linse mit 15*45° Winkel.
  • Geeignet für 10-20cm tiefe ein-/doppelseitige Leuchtkästen.
  • Spritzgusstechnik und freiliegende Aluminiumprofil für bessere Wärmeableitung.
  • Gleichmäßiger und zuverlässiger Betrieb, langlebig und stabil.
  • Brandwiderstand UL94V-0
  • Niedriger Verbrauch DC12V, sicher und zuverlässig, wasserdicht IP65
Technische Angaben:
Modell LED Chip Lichtfarbe von LEDs Farbtemperatur(K) Nominalvoltage( V ) Leistung( W ) Lichtstrom Lichtausbeute(LM/W) Abstrahlwinkel Nominalcurrentt(mA) Zertifikat Farbwiedergabe-Index R(CRI)
( LM ) ( °)
MOX267E 2835 Kaltweiß 7000-8000 12 1.5 130 87 6X45 125 CE RoHS ≥75
Reinweiß 9000-12000 12 1.5 130 87 6X45 125 CE RoHS ≥75
Weitere technische Angaben:
Max. Anzahl verbundener Geräte (Daisy-Chain) (LED/m) Farbe LED-Treiber Gewicht (g/Stk) Arbeitstemperatur(℃) Tempeatur(℃) Schutzart (LED Module) Dimension Anzal von LEDs pro Modul Gewährleistungsfrist (Jahr)
(Länge*Breite*Höhe)
20 Weiß Konstantspannung 15 -25~ 60 -25~ 70 IP65 49*31*14 1 5
Installations- oder Anschlussdiagramm

Installation: Doppelseitig klebender PE-Schaum und farbloser Glaskleber für Positionierung und Montage.

LED Kaskade und Einzelmodule können zurecht geschnitten werden.

Montageanleitung:
  • Das Netzkabel ist 2x1.5mm2 oder länger. LED Leisten sind mit den Maßen 0.75mm2 / 18 # erhältlich, um eine Überspannung zu vermeiden. So können Überhitzung und Kabelbrände vermieden werden. Die Länge der Verkabelung zwischen Netzanschluss und Leuchte sollte nicht über 3m betragen. Bei über 3m wird ein Leitungsverlust riskiert, sodass die Leuchte an Leistung verliert.
  • Bite schauen Sie sich die Anschlussempfehlung in der Gebrauchsanweisung an.
  • Die Schrauben der Fixierleiste sollten möglichst gerade festgeschraubt werden.
  • Nackte Verbindungs- und Anschlusskabel sollten um 10mm gekürzt und in ein Isolierstück eingeschraubt werden.
  • Nachdem alle Anschlüsse vorgenommen wurden, sollten Sie Silikon (oder einen passenden Kleber/ein passendes Dichtungsmittel) einspritzen/auftragen, um die Kupferdrähte der Verkabelung zu schützen.
  • Fassen Sie niemals ein Kabel bei laufendem Strom an!
  • Wir empfehlen ein Stromquelle mit An-/Ausschalter und notwendigen Schutzvorrichtungen (Kurzschlussschutz, Überspannungs- und Überstromschutz).
Größe:

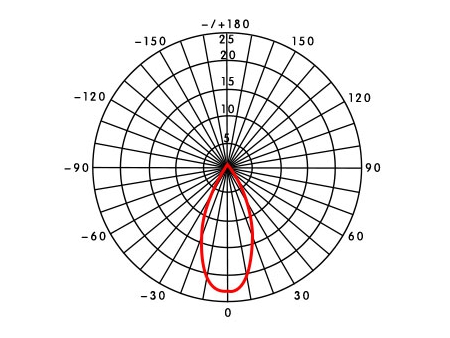

Lichtverteilung:
Anschlussdiagramm:
