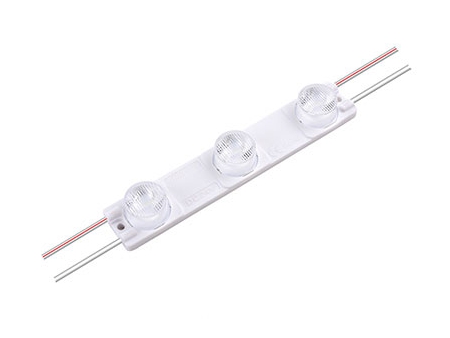

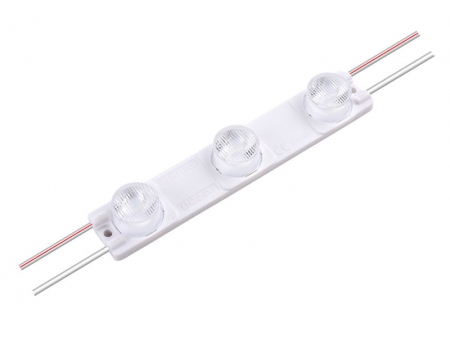

LED Modul, MRX269E(3.6W)
Kostenvoranschlag erhalten
LED Leuchte Zubehör, LED Modul für Leuchtkasten
- flexible Anschlusskabel
- Spannungsschutz (Module): IP65
- Farbwiedergabeindex Ra:≥75
- Lichtstrom in einem Modul:380-400LM
- CE Zertifikat
- 3 Jahre Garantie

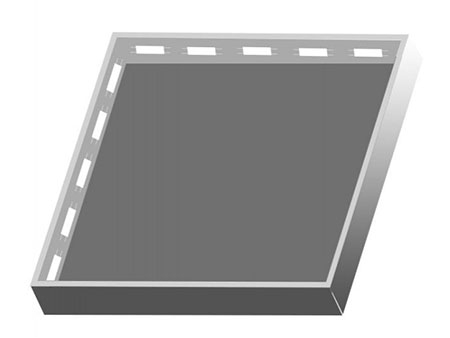

- Geeignet für 60-120cm tiefe doppelseitige Leuchtkästen
Besonderheiten:
- Diese Hintergrundbeleuchtung nutzt eine besonders helle Lichtquelle: SMD3030 mit wenig Lichtverlust und stabiler Farbqualität.
- Eine optische PMMA Linse mit 10*45° Winkel.
- Niedriger Verbrauch DC12V, sicher und zuverlässig, wasserdicht IP65
- Brandwiderstand UL94V-0.
- Die LED ist sparsam im Verbrauch, hat eine hohe Leuchtkraft, benötigt keine Instandhaltung und kommt mit 3 Jahren Garantie.
Technische Angaben:
Modell | LED Chip | Lichtfarbe von LEDs | Farbtemperatur(K) | Nennspannung( V ) | Leistung( W ) | Lichtstrom | Nennlichtausbeute(LM/W) | Abstrahlwinkel | Nennstrom(mA) | Zertifikat | Farbwiedergabe-Index R(CRI) |
( LM ) | ( °) | ||||||||||
MRV269E | 3030 | Reinweiß | 6000-7000 | 24 | 3.6 | 380-400 | 100-110 | 10X60 | 150 | CE RoHS | ≥75 |
Weitere technische Angaben:
Max. Anzahl verbundener Geräte (Daisy-Chain) (LED/m) | Farbe | LED-Treiber | Gewicht (g/Stk) | Arbeitstemperatur(℃) | Tempeatur(℃) | Schutzart (LED Module) | Dimension | Anzal von LEDs pro Modul | Gewährleistungsfrist (Jahr) |
(Länge*Breite*Höhe) | |||||||||
10 | Weiß | Konstantspannung | 36 | -25~ 60 | -25~ 70 | IP65 | 122*22*13.2 | 3 | 3 |
Installations- und Anschlussdiagramm:
Installation: Doppelseitig klebender PE-Schaum und farbloser Glaskleber für Positionierung und Montage.
LED Kaskade und Einzelmodule können zurecht geschnitten werden.
Montageanleitung:
- Das Netzkabel ist 2x1.5mm2 oder länger. LED Leisten sind mit den Maßen 0.75mm2 / 18 # erhältlich, um eine Überspannung zu vermeiden. So können Überhitzung und Kabelbrände vermieden werden. Die Länge der Verkabelung zwischen Netzanschluss und Leuchte sollte nicht über 3m betragen. Bei über 3m wird ein Leitungsverlust riskiert, sodass die Leuchte an Leistung verliert.
- Bite schauen Sie sich die Anschlussempfehlung in der Gebrauchsanweisung an.
- Die Schrauben der Fixierleiste sollten möglichst gerade festgeschraubt werden.
- Nackte Verbindungs- und Anschlusskabel sollten um 10mm gekürzt und in ein Isolierstück eingeschraubt werden.
- Nachdem alle Anschlüsse vorgenommen wurden, sollten Sie Silikon (oder einen passenden Kleber/ein passendes Dichtungsmittel) einspritzen/auftragen, um die Kupferdrähte der Verkabelung zu schützen.
- Fassen Sie niemals ein Kabel bei laufendem Strom an!
- Wir empfehlen ein Stromquelle mit An-/Ausschalter und notwendigen Schutzvorrichtungen (Kurzschlussschutz, Überspannungs- und Überstromschutz).

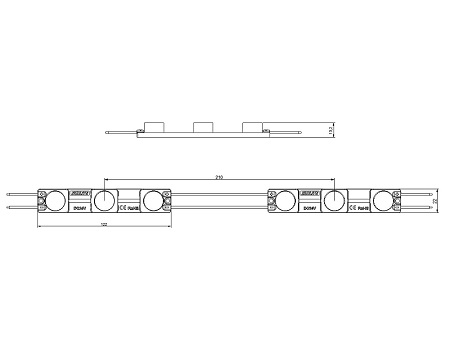

Größe:

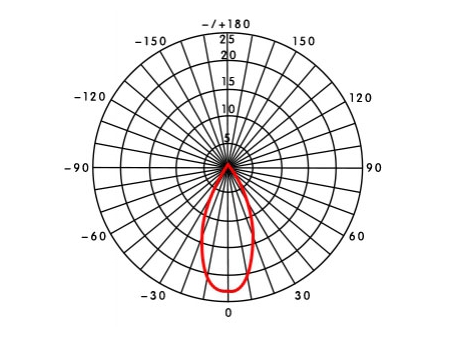

Lichtverteilung:

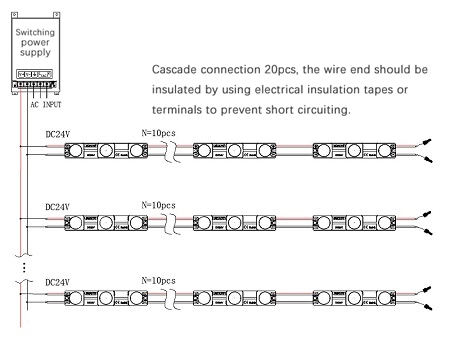

Anschlussdiagramm:

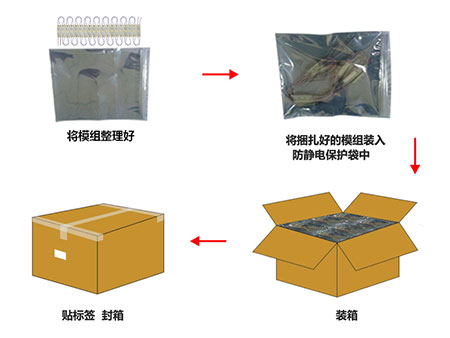

Verpackung:
Verpackungsangaben:
- Größe elektrostatischer Beutel:250*350mm
- Karton Außenmaß:700*337*320mm
- 10Stück/Schicht, 10 Schichten/Karton, insges. 100Stück.
- Nettogewicht(NW)6.5(1±10%)kg
- Bruttogewicht(GW):8.7(1±10%)kg
- Hinweis: Die oben gezeigten Verpackungen dienen nur der Veranschaulichung. Gewicht und Verpackungsgröße anderer Verpackungen weichen je nach spezifischen Eigenschaften ab.
