Multiservice ONU
HiOSO Multiservice ONU ist eine Art von optischer Netzwerkeinheit, die Ethernet, CATV oder VoIP-Funktionen unterstützt.
Diesen Netzwerk-Geräten gehören die folgende Typen:
1. Typen im Außenraum: HA7201TW/HA7201GTW (1FE 1RF) (1GE 1RF)
2. HA404V (4FE 2RJ11)
3. HA404VT (4FE 2RJ11 1RF)
4. HA404VW (4FE 2RJ11 WIFI)
5. HA404T (4FE 1CATV)
6. HA404W (4FE WIFI)
7. HA7260W / HA7270W / HA7280W (100M ONU 1/2/4-Channel EOC Master)
Eigenschaften von Multiservice ONU
1. Unterstützen VLAN.
2. Unterstützen IEEE802.1D RSTP.
3. Unterstützen OAM und Fern-Management.
4. Unterstützen IGMP Snooping V2 Multi-Cast-Funktion.
5. In voller Übereinstimmung mit IEEE802.3 / 802.3ah-Standard
6. Unterstützen automatische Zeitsynchronisation auf der Basis SNTP Client.
7. Unterstützen die automatische Erkennung und automatische Registrierung. Es ist leicht, einzustecken umd zu spielen.
8. Unterstützen die dynamische Bandbreitenzuteilung (DBA) und verschiedene Arten von SLA.
9. Unterstützen bei der Identifikation von elektromagnetischen Störungen und elektrostatische Entladung.
10. Optional integrieren CATV optischen Empfänger.
11. Optional integrieren EOC-Master.
12. Optional unterstützen VoIP-Service.
13. Optional unterstützen WiFi.
| Modell: | |

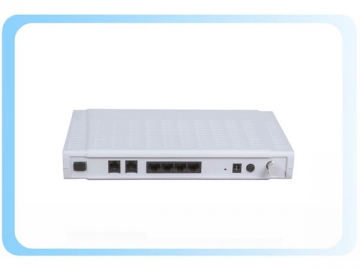

| 10/100M indoor ONU 4 RJ45 Anschlüsse 2 RJ11 Telefonanschlüsse | |
| Modell: | |
| 10/100M ONU im Innenbereich 4 RJ45 Anschlüsse 2 RJ11 Telefonanschlüsse 1 RF CATV Anschluss | |
| Modell: | |
| 10/100M ONU im Innenbereich 4 RJ45 Anschlüsse 2 RJ11 FXS Anschlüsse 1 RF CATV Anschluss | |
| Modell: | |

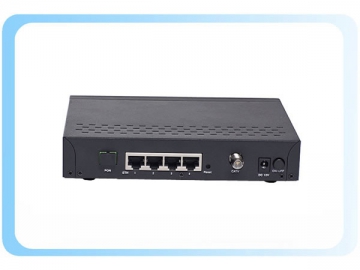

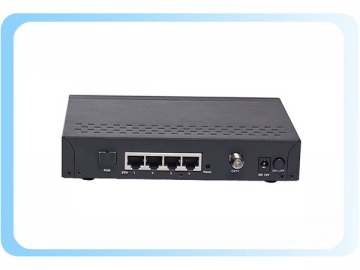

| 10/100M ONU im Innenbereich 4 RJ45 Anschlüsse 1 RF CATV Anschluss | |
| Modell: | |

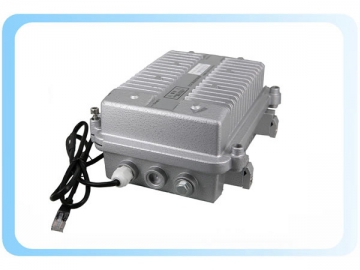

| 10/100M ONU im Außenbereich mit 2 RF CATV Anschluss Integrieren ein CATV Empfänger und ein WDM. | |
| Modell: | |

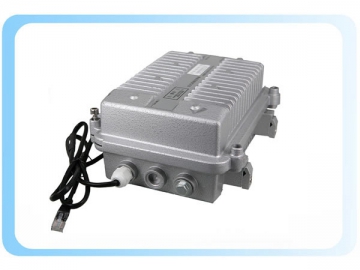

| 10/100/1000M ONU im Außenbereich mit 2 RF CATV Anschluss Integrieren ein CATV Empfänger und ein WDM. | |
| Modell: | |

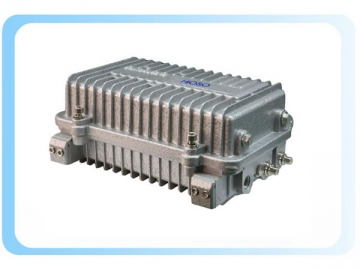

| 10/100M ONU im Außenbereich Integrieren ein 1-Kanal EOC Master. | |
| Modell: | |
| 10/100M ONU im Außenbereich Integrieren ein 2-Kanal EOC Master. | |
| Modell: | |
| 10/100M ONU im Außenbereich Integrieren ein 4-Kanal EOC Master. |
| Parameter | Spezifikation | |
| PON | Wellenlänge | DATA: 1310nm (TX) /1490nm (RX) TV (optional): 1550nm |
| Empfangsempfindlichkeit | -25dBm | |
| Max. Übertragungsdistanz | 20km | |
| Pufferspeicher | 1.25MB | |
| MTBF | 100,000 Stunden | |
| EPON Eigenschaften | Unterstützen IEEE802.3ah. Unterstützen DBA. Unterstützen ONU automatische Entdeckung und automatische Registrierung. | |
| CATV (im Außenbereich) (optional) | HF-Ausgangsanschlussnummer | 1 or 2 optional |
| vorwärts Bandbreite | 47 ~ 750/47 ~ 86 (MHz) optional | |
| Eingangsbereich der optischen Leistung | -6 ~ 2 (typischer Wert -1dB) | |
| Anschluss | FC/APC (SC/APC optional) | |
| Faser Rückflussdämpfung | Faser Rückflussdämpfung: ≥45dBm RF-Rückflussdämpfung: ≥16dBm | |
| Band Ebenheit | ±0.75dBm(550MHz) ±1.2dBm(750/860MHz) | |
| Gain-Einstellung | 1 ~ 20dBm einstellbar | |
| Typische optische Leistung | -1.0dBm | |
| Anzahl der Kanäle | 59 (PAL-D) | |
| Main Line Ausgangspegel | 98dBm (typischer Wert) | |
| CSO | CSO: ≤-60 (dB) CTB: ≤ -65 (dB) | |
| Eingangsimpedanz (Ω) | 75 | |
| Arbeitsfrequenz | 7.5~30MHz | |
| EOC (optional) | Modulation Modus | 1024/256/64/16/8-QAM, QPSK, ROBO |
| MAC Protokoll | TDMA, CSMA/CA | |
| EOC Technologie | HomePlug AV | |
| Standard and Protokoll | I EEE 802.1Q, IGMP v1, v2, IEEE 802.1D STP, IEEE 802.1P QoS | |
| VoIP (optional) | Eigenschaften | Unterstützen SIP (IMS kompatible), H.248, MGCP 3 VoIP protokolle |
| Unterstützen Heartbeat-Funktion und Aktiv/Standby-Anrufvermittler. | ||
| unterstützen Anruf halten, Anklopfen, Anrufweiterleitung, Anrufanzeige, Dreierkonferenz | ||
| Unterstützen WEB und CLI. Unterstützen On/Off-Funktion. | ||
| CATV(im Innenbereich) (optional) | Empfangsempfindlichkeit | -8dBm~ 2dBm |
| Ethernet-Anschluss Frequenzbereich | 47MHz~ 870MHz | |
| Ausgangspegel | 80dBuv | |
| WIFI (optional) | Integriert 802.11b/g/n, 300Mbps, 2T2R. | |
| Unterstützen 128 Verbindungen. | ||
| Unterstützen WEP und WPA/WPA2 Sicherheitsprotokolle. |
Arbeitsumgebung von Multiservice ONU
| Parameter | Spezifikation |
| Leistung | HA7201TW, HA7260W: AC220V/ AC60V HA404V, HA404VT, HA404VW, HA404T,HA DC12V |
| Betriebstemperatur | HA7201TW, HA7260W: -30~70 ℃ HA404V, HA404VT: -10~55℃ |
| Lagertemperatur | HA7201TW, HA7260W: -40~85 ℃ HA404V, HA404VT: -40~70 ℃ |
| Luftfeuchtigkeit | 5% ~ 90% ohne Kondensation |
| Typ | Daten | Stimme | CATV | EOC | Dimension (mm) |
| | 4 * 10/100M | 2 * RJ11 | -- | -- | 160 * 115 * 32 (externe Stromversorgung) |
| | 4 * 10/100M | 2 * RJ11 | 1*RF | 207* 147* 46 (externe Stromversorgung) | |
| | 4 * 10/100M | 2 * RJ11 | -- | ||
| | 4 * 10/100M | -- | 1*RF | 183*136*32 (externe Stromversorgung) | |
| | 1 * 10/100M | -- | 2*RF | -- | 116 * 285 * 208 (innere Stromversorgung) |
| | 1 * 10/100/1000M | -- | 2*RF | -- | 116 * 285 * 208 (innere Stromversorgung) |
| | -- | -- | -- | unterstützen | 116 * 285 * 208 (innere Stromversorgung) |
| | -- | -- | -- | unterstützen | 120*310*220 (innere Stromversorgung) |
| | -- | -- | -- | unterstützen | 190*372*220 (innere Stromversorgung) |
