Beschreibung

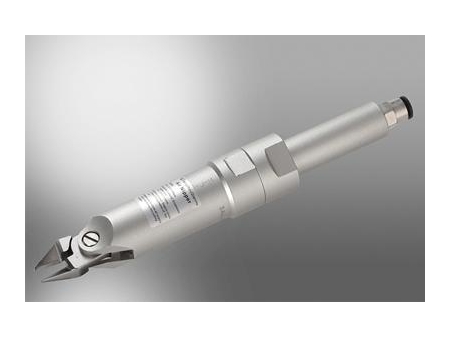

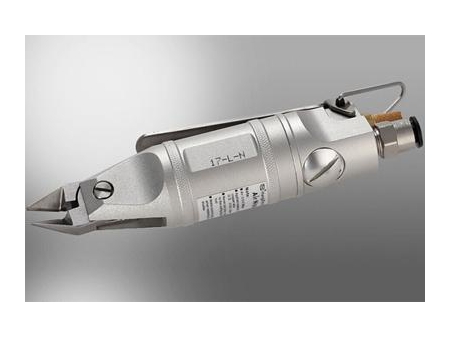

Der Luftquettzylinder ist der Hauptteil der pneumatischen Schneidzange / Drucktluftzange, die verwendet wird, den Schneidkopf anzupassen.
Empfohlene Anwendung
Die Druckluftschere / pneumatische Schere wird verwendet, die Kupferlackdrähte, Trafostifte, Kunststoff und so weiter zu schneiden, wenn der Draht automatisch abgeschnitten wird, nachdem die vollautomatische Wickelmaschine die Spulenwicklung beendet hat.
Eigenschaft
Die Oberfläche der Drucktluftzange ist gehärtet und nicht leicht zerkratzt. Die Kolben und Dichtring bestehen aus den hochwertigen Materialien.
Parametertabelle des Zylinders, der mit dem Schneidkopf übereinstimmt
Der Zylinder mit verschiedenen Spezifikationen kann mit verschiedenen Schneidklingen ausgestattet werden, dessen Rand aus dem speziellen Wolframstahlmaterial besteht. Bitte überlasten Sie die Schere nicht.
| Modell von Zylinder | Spezifikation des angepassten Messerkopfes | Schnittkapazität (Φmm) |
| Kupferkabel | Eisendraht | Weicher Draht |
| CS10,C20,C40, Manueller Scherzylinder | WIS-A,B,D,F,G;WLS/WCS series | 0.02-1.0 | 0.02-0.50 | 0.02-2.0 |
| C30 | WIS-A,B,D,F,G;WLS/WCS series | 0.02-1.0 | 0.02-0.50 | 0.02-2.0 |
| C25 | WIS-E | 0.02-1.0 | 0.02-0.5 | 0.02-2.0 |
| C50 | WIS-E2 | 0.02-1.0 | 0.02-0.5 | 0.02-2.0 |
| CS-5 | -- | 0.02-0.5 | -- | -- |
| C45 | WIB Serie (A,B,C) | 0.10-2.5 | 0.1-1.5 | 0.1-3.0 |

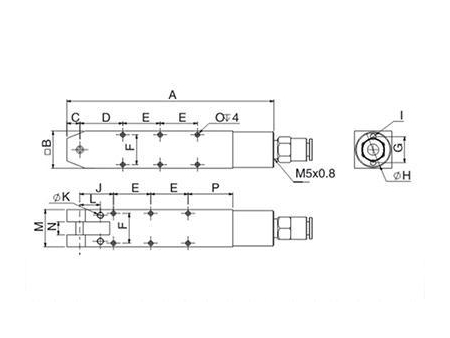

Cs10 Drucktluftzange | Modell-Nr. | Größe (mm) | Gewicht(g) | Material |
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P |
|
|
| CS10 | 100 | 20 | 7 | 18 | 40 | 16 | 23 | 18 | M3 | 15 | - | - | 17 | 7 | - | - | 80 | Aluminiumlegierung |
C20, C45 Drucktluftzange | Modell-Nr. | Größe (mm) | Gewicht(g) | Material |
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P |
|
|
| C20 | 77.5 | 23.5 | 5 | 22.5 | 30 | 19 | 15 | 23 | 4 | 13.5 | 25 | 20 | 19 | 7 | M3 | 4 | 76 | Aluminiumlegierung |
| C45 | 129 | 45 | 9 | 41 | 40 | 36 | 30 | 44 | M5 | 36 | 40 | - | 26 | 12 | M4 | 24 | 412 | Aluminiumlegierung |
C25 Drucktluftzange | Modell-Nr. | Größe (mm) | Gewicht(g) | Material |
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P |
|
|
| C25 | 99 | 20 | 7 | 23 | 20 | 16 | 14 | 19.5 | M3 | 18 | 3 | 11 | 20 | 7 | M3 | 24 | 70 | Aluminiumlegierung |
C30 Drucktluftzange | Modell-Nr. | Größe (mm) | Gewicht(g) | Material |
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P |
|
|
| C30 | 153 | 25 | 5.5 | 97 | - | 18 | 24 | 28 | - | - | - | - | 13.1 | 7 | - | - | 98 | Aluminiumlegierung |
C40, C50 Drucktluftzange | Modell-Nr. | Größe (mm) | Gewicht(g) | Material |
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P |
|
|
| C40 | 105 | 24 | 7 | 89 | - | - | 18 | - | M3 | - | - | - | 14.5 | 7 | - | - | 76 | Aluminiumlegierung |
| C50 | 99 | 20 | 7 | 82 | - | - | 14 | - | M3 | - | - | - | 14 | 7 | - | - | 48 | Aluminiumlegierung |
CS-5 Drucktluftzange | Modell-Nr. | Größe (mm) | Gewicht(g) | Material |
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P |
|
|
| CS-5 | 38.5 | 39 | 9 | 25 | 3 | 8 | - | - | M4 | - | - | - | 25 | 19 | - | 2.4 | 144 | Hartlegierter Stahl |
Qianhe bietet vielfältige Komponenten für Drahtwickelmaschine. Als ein Hersteller und Lieferant von Drahtspannvorrichtung bieten wir hauptsächlich Drahtspannvorrichtung, pneumatische Schneidzangen und Schere sowie Drahtführung von Wickelmaschinen. Mit reicher Erfahrung in Drahtwickel bieten wir die hochwertigen Drahtwickelmaschinen für die globalen Kunden.
