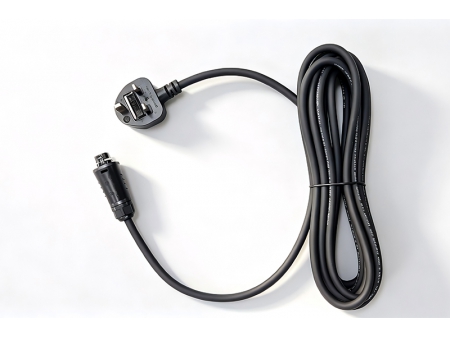

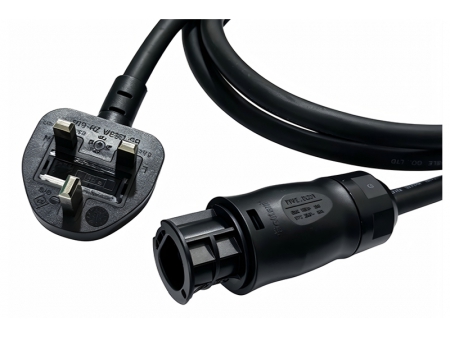

BC01 Anschlusskabel Solar BC01 für Typ G Stecker
Kostenvoranschlag erhalten
Diese Kabelkonfektion kombiniert einen abgesicherten Netzstecker des Typs G gemäß dem Sicherheitsstandard BS 1363 mit einem Betteri-AC-Solarsteckverbinder. Sie wurde für den AC-seitigen Anschluss von Solar-Mikrowechselrichtern, PV-Anlagen und Energiespeichersystemen entwickelt und eignet sich für den Einsatz im Vereinigten Königreich, Saudi-Arabien, den GCC-Staaten, Irland, Zypern, Malta, Malaysia, Singapur, Hongkong sowie weiteren Märkten, in denen Typ-G-Stecker verwendet werden.
Technische Spezifikationen
| Artikel | Spezifikationen |
| Steckermodell | ZH-61A (Typ G / BS 1363) |
| Nennstrom (Steckerseite) | 3A, 5A, 10A, 13A |
| Nennspannung (Steckerseite) | 250V AC |
| Steckertyp | Typ G (UK-/Golf-Standard) |
| AC-Solarsteckverbinder-Modell | BC01 (anpassbar) |
| Steckverbindertyp | AC-Solarsteckverbinder (kompatibel mit Mikrowechselrichtern und AC-seitigen PV-Systemen) |
- Typ-G-Steckeraufbau: Der Typ-G-Stecker verfügt über drei rechteckige Kontakte in dreieckiger Anordnung sowie über eine integrierte Sicherung. Die Sicherungswerte können je nach Anwendung ausgewählt werden, beispielsweise 3 A für PV-Geräte mit geringer Leistung oder 13 A für PV- und Energiespeichergeräte mit höherer Last. Das in BS-1363-Systemen verwendete Steckdosendesign mit Schutzkontaktblenden trägt dazu bei, unbeabsichtigte Berührungen zu verhindern und die Betriebssicherheit zu erhöhen.
- Kompatibilität mit PV-Steckverbindern: Die Kabelkonfektion ist mit Betteri-AC-Solarsteckverbindern kompatibel und unterstützt die Sicherheitsanforderungen für Steckverbinder gemäß IEC 61984:2008. Sie ermöglicht eine zuverlässige AC-seitige Verbindung für Solarstromsysteme, einschließlich Mikrowechselrichtern und zugehörigen Photovoltaik-Anwendungen.
- Unterstützung von Zertifizierungen: Der Stecker kann mit ASTA- und GCC-Zertifizierungsoptionen geliefert werden. Der AC-Solarsteckverbinder kann entsprechend projekt- und marktspezifischer Anforderungen so konfiguriert werden, dass relevante UL-, TÜV- und IEC-Anforderungen erfüllt werden.
- Umweltkonformität: Die komplette Kabelkonfektion kann in RoHS- und REACH-konformen Ausführungen geliefert werden, um globale Compliance-Anforderungen im PV-Markt zu unterstützen.
- Individuelle Konfiguration: Kabellänge, Isolationsmaterial, Mantelmaterial, Steckverbinderanschluss sowie Sicherungswert können an spezifische Installationsanforderungen angepasst werden.
- AC-seitiger Anschluss für private und gewerbliche Solarsysteme in Märkten mit Typ-G-Steckern
- Stromanschluss für Photovoltaik-Energiespeichersysteme
- Stromversorgung für Solar-Mikrowechselrichter, Leistungsoptimierer und PV-Überwachungsgeräte
- Kundenspezifische Verkabelung von PV-Systemen für Projekte im Vereinigten Königreich, Saudi-Arabien und den GCC-Staaten
- Die integrierte Sicherung im Typ-G-Stecker bietet Überstromschutz für PV-Geräte und unterstützt die Einhaltung der britischen elektrischen Sicherheitsvorschriften (BS-1363-System).
- Die PV-Steckverbinder der Serien BC01/BC05A verfügen über Schutzart IP68 und sind somit staub- und wasserdicht, wodurch sie sich für den Außeneinsatz in PV-Anlagen eignen.
- Kabellänge, Steckverbinderanschluss und Sicherungswert können individuell an spezifische Anforderungen von PV-Systemen angepasst werden.
- Jede Kabelkonfektion wird vor der Auslieferung einer 100%igen elektrischen Funktions- und Sicherheitsprüfung unterzogen.
