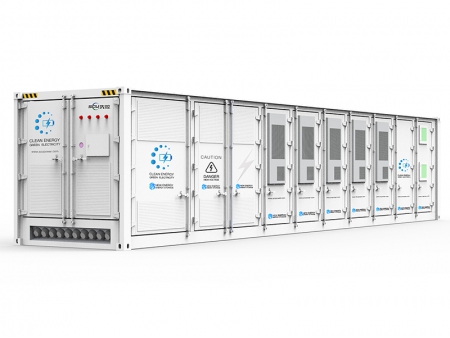

Batteriespeichercontainer/ Container-Batteriespeicher
SCU kombiniert standardmäßige Batteriemodule mit Batteriemanagementsystem (BMS), Energieumwandlungssystemen (PCS) und Energiemanagementsystemen um große Batteriespeichercontainer zu bauen. Die 20Fuß Container haben ein 614 kWh 250kW Energiespeichersystem und können dank ihres Fertigdesigns schnell und günstig überall installiert werden. Das Steuersystem für Spannung und Frequenzregulierung entspricht den Sicherheitsvorschriften für diese Art von Netzteil. Interne Schutzmechanismen garantieren sichere und geschmeidige Bedienung des Batteriespeichers; unsere Batteriespeichercontainer können auch miteinander kombiniert werden. Sie funktionieren unter harschen Bedingungen wie niedrige Temperaturen und Höhenlagen.
PCS Batteriespeicher mit Wechselrichter
Bidirektionaler AC / DC Wechselrichter kann AC zu DC Strom umwandeln um Batteriespeicher zu laden und DC zu AC Strom zum Einspeisen des gespeicherten/erzeugten Stroms ins Hauptnetz.
Batteriemodule
Für das Batteriesystem werden sichere, effiziente und lange haltbare Lithium-Eisenphosphat-Batterien eingesetzt, die miteinander verbunden den Batteriespeicher bilden.
Batteriemanagementsystem (BMS)
Das Batteriemanagementsystem schützt die Batterien vor Überladung, Tiefenentladung und Überspannung. Durch gutes Batteriemanagement wird Sicherheit, Zuverlässigkeit und effizienter Betrieb des Batteriespeichersystems ermöglicht.
Überwachungssystem
Das System überwacht den Status jeder einzelnen Batteriezelle und zeichnet die Leistung chronologisch auf.
Klimatisierung
Ein 12-KW Kühlsystem hält optimale Temperaturen innerhalb des Batteriesystems. Alle Batterien entsprechen IP54 Schutzart.
Anwendungsbeispiele
- für Energiemanagement und Leistungsspitzenkappung in Industrie und Gewerbe
- Notfallstromversorgung
- Leistungsspitzenkappung während Spitzenzeiten und Valley-Filling zu verbrauchsärmeren Zeiten
- Energiespeicher, Leistungsspitzen- und Frequenzregulierug
- zum Aufbau von Inselanlagen
Systemtopologie
Sicher und zuverlässig
- Batterie aus hochwertigen LFP Zellen.
- Das Batteriemodul ist mit einem automatischen Feueralarm ausgestattet und im Falle eines Feuers gibt das System ein Alarmsignal aus.
- Das Batteriesystem kann mit einer Webcam ausgestattet werden.
- Die IP54-Schutzart garantiert zuverlässigen Betrieb auch unter harschen Konditionen.
- Energieumwandlungssystem und die Kombination der Batteriezellen vermeiden das Entstehen von Ausgleichsstrom und schützen die Batteriespeicher.
- Die Batteriespeicher nutzen Batteriemanagementsystem, Energiemanagementsystem und Energieumwandlungssystem.
- Designt mit intelligentem Kühlsystem für lange Haltbarkeit und stabilen Betrieb.
Effizient und praktisch
- Durch die Containerstruktur lassen sich diese Systeme leicht installieren und instandhalten.
- Stets auf Lager für schnelle Lieferung.
- Fernüberwachung von Strom, Spannung, Temperatur, Ladezustand und Gerätestatus.
Ökonomisch
- Hybrid: Netzbetrieb und Inselbetrieb möglich
- Entstörschaltung für gleichmäßige 3phasige Leistung
- Längere Lebensdauer, weniger Ausfälle und niedrige Instandhaltungskosten
- Wind- und Solarenergie für niedrige Stromkosten
- Leistungsspitzenkappung während Spitzenzeiten und Valley-Filling
Technische Daten
Modell | ZESS614K/250 | ZESS1843K/600 | |
Parameter Batteriekapazität | |||
Nennkapazität | 614KWh | 1.84MWh | |
Energiespeichersytem | 4 x 768V200AH Lithium-Batteriespeicher | 12 x 768V200AH Lithium-Batteriespeicher | |
Spannung | 768V | 768V | |
Betriebsspannungsbereich | DC672V~DC876V(2.8V~3.65V) | DC672V~DC876V(2.8V~3.65V) | |
Batterietyp | LFP | LFP | |
PCS Parameter | |||
DC Parameter | Spannungsbereich | DC580V~DC900V | DC650V~DC900V |
DC Kanal | 5(max.) | 6 | |
max. Strom Einzelkanal | 76A | 170A | |
AC Parameter Netzanschluss | Leistung | 3W N PE/3W PE | 3W N PE/3W PE |
Nennleistung | 250KW | 600KW | |
Nennspannung | AC 380V/400V | AC 380V/400V | |
Nennstrom | 379A | 909A | |
Spannungsbereich | -15%~ 10% | -15%~ 10% | |
Nennfrequenz | 50Hz/60Hz | 50Hz/60Hz | |
Frequenzbereich | ±2Hz | ±2Hz | |
Leistungsfaktor | 1 | 1 | |
Ausgehende Spannungswellen | ≤3% | ≤3% | |
AC Parameter Inselbetrieb | Leistung | 3W N PE/3W PE | 3W N PE/3W PE |
Nennleistung | 250KW | 600KW | |
Nennspannung | AC 380V/400V | AC 380V/400V/415V | |
Nennfrequenz | 50Hz/60Hz | 50Hz/60Hz | |
Nennstrom | 379A | 909A | |
Spannungsgenauigkeit | 1% | 1% | |
Frequenzgenauigkeit | ±0.2Hz | ±0.2Hz | |
Ausgehende Spannungswellen | 3%@ lineare Vollladung | 3%@ lineare Vollladung | |
Asymmetrische Lastkapazität | 100% | 100% | |
Überlastbarkeit | 105%]: Dauerbetrieb; (105% ~ 120%]: 10min; 120%): Betrieb unterbrechen | 105%]: Dauerbetrieb; (105% ~ 120%]: 10min; 120%): Betrieb unterbrechen | |
Grundparameter | |||
Betriebsbedingungen | Betriebstemperatur | unterlastet)-20℃~ 55℃(>45℃ | -20℃~ 55℃(>45℃ unterlastet) |
Lagertemperatur | -20℃~60℃ | -20℃~60℃ | |
Optimale Feuchtigkeit | 0%RH~95%RH,keine Kondensierung | 0%RH~95%RH,keine Kondensierung | |
Betriebshöhe | < 45℃,2000m;2000m ~ 4000m unterlastet | < 45℃,2000m;2000m ~ 4000m unterlastet | |
Geräuschpegel | <75dB | <75dB | |
Andere | Kommunikation | CAN/RS485 | CAN/RS485 |
Isolierung | Isolationstransformer | Isolationstransformer | |
Wasser/Staub Schutzart (IP) | IP54 | IP54 | |
Kühlung | Luftkühlung | Luftkühlung | |
Max. Effizienz | 97.5% | 98.5% | |
Materialien für Feuerlöscher | CF3CHFCF3 | CF3CHFCF3 | |
Maße B*T*H | 6058*2438*2591 | 12096*2438*2591 |
