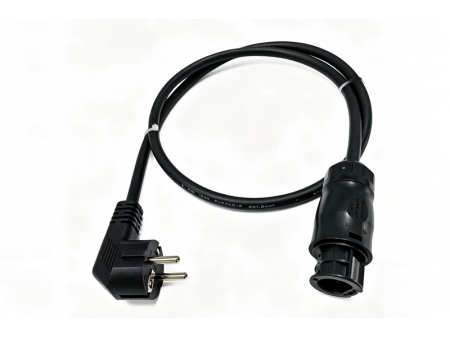

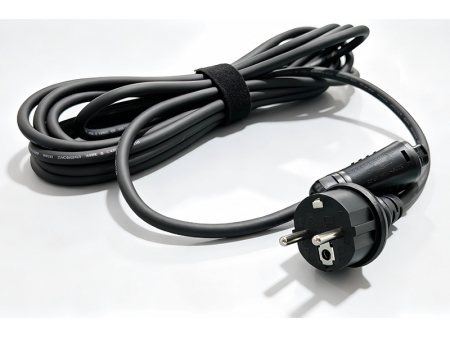

CEE 7/7 Schuko Stecker auf BC05A AC Steckverbinder Kabelkonfektion
Kostenvoranschlag erhalten
Diese Kabelkonfektion kombiniert einen europäischen CEE-7/7-Schuko-Stecker mit einem AC-Photovoltaik-Steckverbinder der Betteri-BC05A-Serie. Sie wurde für den AC-seitigen Anschluss in Solar-Mikrowechselrichtersystemen, PV-Anlagen und Energiespeicheranwendungen entwickelt und eignet sich für europäische Märkte sowie weitere Regionen, in denen CEE-7/7-Schuko-kompatible Steckersysteme verwendet werden.
Technische Spezifikationen
| Artikel | Spezifikationen |
| Steckermodelle | ZH-1, ZH-3 |
| Nennstrom (Steckerseite) | 16A |
| Nennspannung (Steckerseite) | 250V AC |
| Steckertyp | Europäischer CEE 7/7, Schuko |
| AC-Solarsteckverbinder-Modell | BC05A (anpassbar) |
| Steckverbindertyp | AC-Solarsteckverbinder (kompatibel mit Mikrowechselrichtern und AC-seitigen PV-Systemen) |
| Umweltkonformität | RoHS, REACH |
- CEE-7/7-Steckeraufbau: Der CEE-7/7-Schuko-Stecker verfügt über zwei runde Kontakte sowie ein hybrides Erdungsdesign. Er besitzt seitliche Schutzkontakte für Typ-F-Steckdosen und eine Erdungsöffnung für Typ-E-Steckdosen, wodurch die Kompatibilität mit sowohl CEE-7/3-Schuko- als auch CEE-7/5-Steckdosensystemen nach französischem Standard gewährleistet wird. Dieses Design unterstützt den vielseitigen Einsatz in europäischen PV-Installationsumgebungen.
- Kompatibilität mit PV-Steckverbindern: Ausgestattet mit einem AC-Steckverbinder der Betteri-BC05A-Serie für kompatible Mikrowechselrichter und AC-seitige PV-Systeme. Der Steckverbinder ermöglicht eine stabile Stromübertragung zwischen Mikrowechselrichter und Netzanschlusspunkt.
- Unterstützung von Zertifizierungen: Der Stecker kann mit verschiedenen Zertifizierungsoptionen geliefert werden, darunter VDE, TÜV Rheinland, KEMA-KEUR, NF, CEBEC, NEMKO, SEMKO, FIMKO und DEMKO. Der AC-Steckverbinder kann entsprechend relevanter internationaler Sicherheitsanforderungen konfiguriert werden.
- Umweltkonformität: Die komplette Kabelkonfektion kann in RoHS- und REACH-konformen Ausführungen geliefert werden und erfüllt damit Umwelt- und Compliance-Anforderungen globaler PV-Märkte.
- Individuelle Konfiguration: Kabellänge, Isolationsmaterial, Mantelmaterial und Steckverbinderanschluss können an unterschiedliche Anforderungen von Solarprojekten angepasst werden.
- Verbindung zwischen Solarmodulen und Wechselrichtern für private und gewerbliche PV-Systeme in Märkten mit CEE-7/7-Standard
- Stromanschluss für Photovoltaik-Energiespeichersysteme
- Stromversorgung für Solar-Mikrowechselrichter, Leistungsoptimierer und PV-Überwachungsgeräte
- Kundenspezifische Verkabelung von PV-Systemen für Projekte auf europäischen Märkten
- Der CEE-7/7-Schuko-Stecker verfügt über ein Sicherheits-Erdungsdesign und unterstützt die Einhaltung europäischer elektrischer Sicherheitsanforderungen.
- Der BC05A-PV-Steckverbinder besitzt die Schutzart IP68 und ist dadurch staub- und wasserdicht, wodurch er sich für den Außeneinsatz in PV-Anlagen eignet.
- Kabellänge, Steckverbinderanschluss und Kabelmaterial können individuell an spezifische Anforderungen von PV-Systemen angepasst werden.
- Jede Kabelkonfektion wird vor der Auslieferung einer 100%igen elektrischen Funktions- und Sicherheitsprüfung unterzogen.
