Schrägkugellager

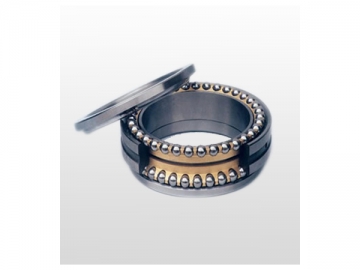

Schrägkugellagerkann kombinierte Last, die hauptsächlich von Radial- und Axiallast sowieDrehmoment ist, tragen. Es wird hauptsächlich in der Deichsel und denHüllenkomponenten verwendet, die die bidirektionale axiale Verschiebung einschränkt.Unser Produkt hat begrenzten Neigungswinkel zwischen Innen- und Außenring. Der Bereich des Neigungswinkels hängt von der Lagerluft, der Lagergröße,interner Gestaltung und der wirkenden Kräfte und Momente auf dem Lager. Dermaximale zulässige Neigungswinkel sollte sicherstellen, dass das Lager keinehohe zusätzliche Belastung produziert. Allerdings wird der Neigungswinkel dieLebensdauer beeinflussen, die Laufgenauigkeit verringern und de Laufgeräuschdes Lagers vergrößern.

Schrägkugellager ist in der Regel aus Nylon oder Messingmassivkäfig. Obwohl esbidirektionale axiale Last tragen kann, sollte man darauf achten, dass dieHauptaxiallast nicht durch die eingekerbte Seite durchläuft, wenn eine Seitewährend der Installation Einfüllspalt hat. Die Hauptaxiallast sollte durch dieLaufbahn ohne Einfüllspalt durchlaufen.

TechnischeParameter von Schrägkugellagern

Typ

Bezeichnung

Innendurchmesser (mm) d

Außendurchmesser (mm) d

Dicke (mm) b

zweireihig

5217 a-2z

85,0000

150,0000

49,2000

zweireihig

5217 e

85,0000

150,0000

49,2000

zweireihig

3317 a

85,0000

180,0000

73,0000

zweireihig

5317 a

85,0000

180,0000

73,0000

zweireihig

3218 a

90,0000

160,0000

52,4000

zweireihig

5218 a-2z

90,0000

160,0000

52,4000

zweireihig

5218 e

90,0000

160,0000

52,4000

zweireihig

3318 a

90,0000

190,0000

73,0000

zweireihig

3318 dma

90,0000

190,0000

73,0000

zweireihig

5318 a

90,0000

190,0000

73,0000

zweireihig

3219 a

95,0000

170,0000

55,6000

zweireihig

5219 a

95,0000

170,0000

55,6000

zweireihig

3319 a

95,0000

200,0000

77,8000

zweireihig

3319 dma

95,0000

200,0000

77,8000

zweireihig

305397 d

100,0000

170,0000

60,3000

zweireihig

3220 a

100,0000

180,0000

60,3000

zweireihig

5220 a

100,0000

180,0000

60,3000

zweireihig

3320 a

100,0000

215,0000

82,6000

zweireihig

3320 dma

100,0000

215,0000

82,6000

zweireihig

3222 a

110,0000

200,0000

69,8000

zweireihig

5222 a

110,0000

200,0000

69,8000

zweireihig

3322 a

110,0000

240,0000

92,1000

zweireihig

3322 dma

110,0000

240,0000

92,1000

zweireihig

305283 da

150,0000

230,0000

70,0000

zweireihig

305248

150,0000

240,0000

84,0000

zweireihig

305608 a

160,0000

215,0000

56,0000

zweireihig

305183

160,0000

240,0000

76,0000

zweireihig

305180

170,0000

260,0000

84,0000

zweireihig

305351

175,0000

280,0000

92,0000

zweireihig

305288 da

180,0000

250,0000

70,0000

zweireihig

305455 b

180,0000

250,0000

70,0000

zweireihig

305172 b

180,0000

280,0000

92,0000

zweireihig

305609 a

190,0000

255,0000

66,0000
