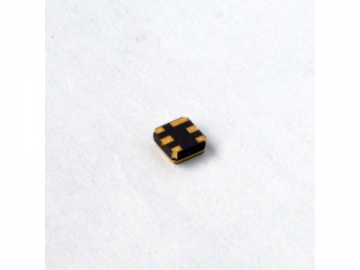

1575MHz SAW Filter
1575MHz SAW Filter
HDF1575AS6
Der 1575MHz SAW Filter ist anwendbar für GPS mit einer nutzbaren Bandbreite von 2MHz. Er hat keine Impedanz. Für den Betrieb, braucht er einen Widerstand von 50Ω. Er hat einen unsymmetrischen Betrieb.
Elektrische Eigenschaften von 1575MHz SAW Filter
Tablle 1
Parameter | Zeichen | Bedingungen | Min. | Typisch | Max. | Einheit |
Mittenfrequenz |
|
|
| 1575.42 |
| MHZ |
Betriebsbandbreite | f op |
| 1574.22 |
| 1576.62 | MHz |
Einfügedämpfung | IL | In f op |
| 1.5 | 2.5 | dB |
Änderung der Amplituden | AV | In f op |
| 0.2 | 0.5 | dB |
VSWER | SWR | In f op |
| 1.3 | 2 |
|
Ablehnungen wrt 0 dB | Rj1 | 0.3 ~ 700 MHz | 40 | 45 |
| dB |
In Top | Rj2 | 700~1460MHz | 37 | 40.5 |
| dB |
| Rj3 | 1460~1470MHz | 45 | 50 |
| dB |
| Rj4 | 1470~1525MHz | 37 | 43 |
| dB |
| Rj5 | 1525~1535.42MHz | 20 | 25 |
| dB |
| Rj6 | 1615.42~1620MHz | 25 | 35 |
| dB |
| Rj7 | 1620~1650 MHz | 45 | 50 |
| dB |
| Rj8 | 1650~3000 MHz | 40 | 45 |
| dB |
I/P & O/P Impedanz | Zin/Zout | Unübertroffen |
| 50 |
| Ohm |
Aufzeichnungen:

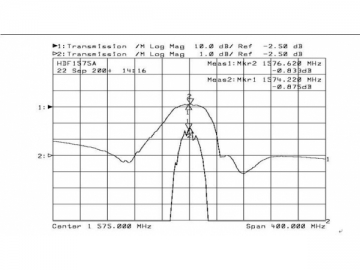

1. Alle Angaben sind auf den passenden schematischen Tabellen dargestellt, die von Agilent Netzwerk-Analysator und volle 2-Port-Kalibrierung gemessen werden.
2. Die elektrische Marge ist in den Entwurf gebaut worden, um die Schwankungen von Temperaturänderung und Fertigungstoleranzen zu berücksichtigen.
3. Alle Dämpfungsmessungen werden nach der Einfügungsdämpfung berücksichtigt

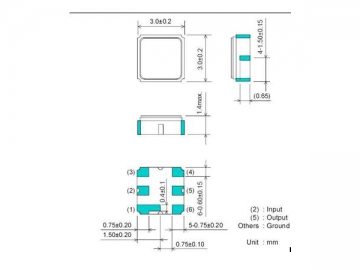

Abmessung von 1575MHz SAW Filter
Markierung
Farbe: Schwarz oder Blau
1575: Mittenfrequenz(MHz)
Maximale Bewertung von 1575MHz SAW Filter
Bereich der Betriebstemperatur | -40 ℃ bis 85℃ |
Bereich der Lagertemperatur | -40 ℃ bis 85℃ |
Nennbelastbarkeit | 10dBm |

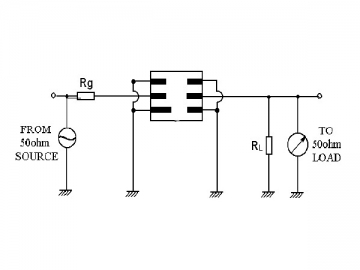

Testschaltung von 1575MHz SAW Filter
Umgebungsbedingungen von 1575MHz SAW Filter
1. Temperaturwechsel
Der 1575MHz SAW Filter muss an einem Ort mit niedriger Temperatur von -40 ℃ für 30 Minuten einlegen werden, dann wird er in einer hohen Temperatur von 25℃ für 5 Minuten und weiter in einer höheren Temperatur von 85℃ für 30 Minuten eingelegt. Vor der Messung, wenn die Einrichtung in eienm Raum mit normalen Temperaturbedingungen für 1 bis 2 Stunden freigegeben wird, sollen die Werte der Messung den Spezifikationen in Tabelle 1 entsprechen.
2. Widerstand gegen Hitze von der Lötarbeit
Tauchen Sie den 1575MHz SAW Filter in das Bad von Lot bei 260℃ ±5℃ für 10 ± 1 Sekunden. Dann lassen Sie das Gerät in einen Raum mit normaler Temperatur für 4 Stunden, so die Angaben die Spezifikationen in Tabelle 1 erfüllen.
3. Lötbarkeit
Tauchen Sie das Gerät in das Bad von Lot bei 245℃ ±5℃ für 5 Sekunden. Mehr als 95% der Fläche der Lötplatte müssen mit neuen Loten bedeckt werden. Die Angaben sollen die Spezifikationen in Tabelle 1 erfüllen.
4. Mechanische Stöße
Der 1575MHz SAW Filter fällt zufällig auf den Betonboden aus einer Höhe von 1 M dreimal. Die Angaben sollen die Spezifikationen in Tabelle 1 erfüllen.
5. Schwingung
Das Produkt soll für jeweils zwei Stunden in x, y und z-Achsen mit einer Amplitude von 1,5mm bei 10 bis 55Hz schwingen. Die Angaben sollen die Spezifikationen in Tabelle 1 erfüllen.
Bemerkungen für die Verwendung von 1575MHz SAW Filter
1. statische Spannung
Die statische Spannung soll vermeidet werden, wenn das Signal beladen und entladen wird. Der SAW Filter wird durch die statische Spannung beschädigt.
2. Ultraschallreinigung
Die Ultraschallreinigung soll
