Horizontale Bohrmaschine
Horizontale Bohrmaschine
TPK
Eigenschaften

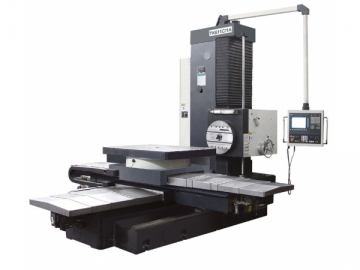

1. TPK611C horizontale Bohrmaschine hat ein Einständerdesign und nutzteinem Vier-Punkte-Positionierungstisch, der manuell gesteuert wird.
2.X-,Y- und Z-Achsen sind durch das CNC-System gesteuert und eine3-Achsen-Kopplung ist zu erreichen.
3. Die Bohrspindel und der Plandrehkopf werden durch AC-Servomotor gesteuertund die automatische Verarbeitung ist zu erreichen.
4. X-,Y- und Z-Achsen verwenden rechteckigen Gleitschienen undPolyfluortetraethylene Beschichtungstechnik, die zu eine gute Stoßdämpfung führt.
5. Der Spindelstock besitzt Balance-Methode fürGegengewicht.
Standarde Konfiguration: manuell gesteuerter Drehtisch
Optionale Konfiguration: FANUC CNC-System, FANUC CNC-System, CNC-Drehtisch mitMausezahn-Struktur
TP611 Horizontale Bohrmaschine
Eigenschaften
1. TP611 horizontale Bohrmaschine ist angemessen entworfen undästhetisch aussehend.
2. Maschinenkörper, vertikalerStänder und Schieberbasis nutzen rechteckigen Führungsschienen fü
3. Die F
4. CNC-Betrieb führt zu hoher Effizienz.
Verwendungen
Die horizontale Bohrmaschine wird weitgehend in der Herstellung vonAutomobilbetandteilen, Ventilen, Maschinenwerkzeugen, Bergbauanlagen usw.
TechnischeSpezifikationen
TPK
| TPK611C | Spezifikationen |
| |
|
| |||
| Horizontale Bohrmaschine SIEMENSE 802D | |||
| Maximale Tischbelastung | 5000kg | ||
| Maximale Drehkraft an der Spindel | 1100N.m | ||
| Maximale Drehkraft der Planscheibe | 1100N.m | ||
| Schrittgeschwindigkeit der Hauptspindel | variabel | ||
| Schrittgeschwindigkeit der Planscheibe | variabel | ||
| Geschwindigkeitsbereich der Spindel | 12-1100r／min | ||
| Geschwindigkeitsbereich der Planscheibe | 4-130r／min | ||
| Axiale Geschwindigkeit der Spindel | 3600mm/min | ||
| Radiale Geschwindigkeit der Planscheibe | 1180mm/min | ||
| Durchmesser der Bohrspindel | 110mm | ||
| Tischgröße (Länge X Breite) | 1320×1010mm | ||
| Abstand vom Spindelkopf zur Tischoberfläche | 5-905mm | ||
| Verticaler Weg der Spindelstock | 900mm | ||
| Axialer Weg der Spindel | 550 mm | ||
| Radialer Weg der Planscheibe | 160 mm | ||
| Längenweg des Tisches | 1350 mm | ||
| Querweg des Tisches | 1250 mm | ||
| Maximaler Bohrdurchmesser | φ240 mm | ||
| Maximaler Durchmesser der Planscheibe | 630 mm | ||
| Maximaler Bohrdurchmesser | φ50 mm | ||
| Innenkegel der Spindel | BT50 | ||
| Motorleistung | 11／15kW | ||
| X,Y,W Eilgangsgeschwindigkeit | 5000mm/min | ||
| Wiederholte Positionierungsgenauigkeit | 0.5-1000mm | ||
| Außengröße | 5375×2995×3035 mm | ||
| Nettogewicht | 12300kg | ||
| Positionierungsgenauigkeit | 0.02/500mm | ||
TP611 Horizontale Bohrmaschine
| Spezifikationen | Einheit | TP(X)611 |
| Tischgröße | MM | 1320×1010 |
| Nummer/Breite/Abstand von T-Spalte | MM | 7-22-125 |
| Spindelkegel |
| MORSE NO.6 |
| Spindeldurchmesser | MM | 110 |
| Maximale Tischbelastung | KG | 5000 |
| Längen-/Querenweg des Tisches | MM | 1100×840 |
| Vertikaler Weg der Planscheibe | MM | 900 |
| Maximale Bohrdurchmesser | MM | Φ240 |
| Maximale Bohrdurchmesser | MM | 50 |
| Rohrweg | MM | 550 |
| Radiale Geschwindigkeit der Planscheibe | MM | 160 |
| Geschwindigkeitsbereich der Spindel | RPM | 12-950 |
| Motorleistung der Spindel | KW | 6.5/8 |
| Motorleistung des Eilgangs | KW | 3 |
| Geschwindigkeit von Planscheibehebung und –senkung, Tischeilgang | M/MIN | 1.8 |
| Außengröße | MM | 5071×2230×2786 |
| Nettogewicht | KG | 10700 |
Hauptmaterial
Gußeisen
Pflege
1. Das Getriebeöl der Spindelstock sollte alle sechs Monate gewechseltwerden.
2. Die Ölpumpe des Drehtisches ist regelmäßig mit Gleitmittel nachzufüllen.
Verpackung
Die Basis ist auf eine eiserne Palette fixiert.
Service
1. Die horizontale Bohrmaschine hat eine einjährige Garantie, bei derErsatzteile kostenlos ersetzt werden können.
2.Wir werden Verluste nicht kompensieren, wenn das Problem durch unsachgemäßeBedienung oder andere menschliche Fehler verursacht wird.
Zhongying ist ein Herstellung für horizontale Bohrmaschine inChina. Wir bieten horizontale Bohrmaschine, Universal-Bohr- und Fräsmaschine,Vertikal-Drehbank, Metallbandsäge, Hydraulikpresse mit hoher Qualität und zuniedrigen Preisen. Unsere Firma befindet sich in China, wo, selbst in einerStadt, gesamte Kette von Schmiedemaschinen und spanenden Werkzeugmaschinengefertigt werden kann. Niedrigere Herstellungskosten senken auch IhreAnschaffungskosten. Weitere Details von jedem Produkt sind auf der Seite zufinden.
