SmCo Scheiben- & Stabmagnete
- Standardmaße: D=1-130mm, T=0.3-120mm
- Max, Zylindermaße: D130×T40mm, D80×T120mm
- Min. Zylindermaße: D1×T0.3mm
Hinweis: Wegen der Brüchigkeit von SmCo Materialien können extrem große Durchmesser und Dicken die Integrität und Leistung der Magnete beeinträchtigen. Für größere Dimensionen können Sie sich mit unserem Technik- und Vertriebsteam zusammensetzen und Möglichkeiten abwägen.

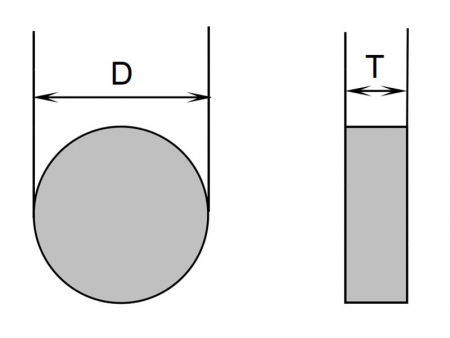

| Zylinder | |
| D | 1-130mm |
| T | 0.3-100mm |
| Artikelnummer | ØD(Zoll/mm) | T(Zoll/mm) |
| 12.21.280.00D1 | 0.04 / 1.016 | 0.1 / 2.54 |
| 12.21.280.00D2 | 0.098 / 2.5 | 0.196 / 5 |
| 12.21.280.00D3 | 0.118 / 2.997 | 0.118 / 2.997 |
| 12.21.280.00D4 | 0.196 / 5 | 0.393 / 10 |
| 12.21.280.00D5 | 0.219 / 5.562 | 0.09 / 2.286 |
| 12.21.280.00D6 | 0.25 / 6.35 | 0.2 / 5.08 |
| 12.21.280.00D7 | 0.374 / 9.5 | 0.039 / 1 |
| 12.21.280.00D8 | 0.375 / 9.525 | 0.125 / 3.175 |
| 12.21.280.00D9 | 0.393 / 10 | 0.137 / 3.5 |
| 12.21.280.00D10 | 0.5 / 12.7 | 0.25 / 6.35 |
| 12.21.280.00D11 | 0.669 / 17 | 0.196 / 5 |
| 12.21.280.00D12 | 0.687 / 17.449 | 0.875 / 22.225 |
| 12.21.280.00D13 | 0.75 / 19.05 | 0.375 / 9.525 |
| 12.21.280.00D14 | 0.751 / 19.1 | 0.25/ 6.35 |
| 12.21.280.00D15 | 0.984 / 25 | 0.275 / 7 |
| 12.21.280.00D16 | 1 / 25.4 | 0.5 / 12.7 |
| 12.21.280.00D17 | 1.25 / 31.75 | 2 / 50.8 |
| 12.21.280.00D18 | 1.625 / 41.275 | 2.4 / 60.96 |
| 12.21.280.00D19 | 1.653 / 42 | 2.401 / 61 |
| 12.21.280.00D20 | 2 / 50.8 | 2 / 50.8 |
| 12.21.280.00D21 | 2.007 / 51 | 2.244 / 57 |
| 12.21.280.00D22 | 2.362 / 60 | 3.543 / 90 |
| 12.21.280.00D23 | 3 / 76.2 | 1.7 / 43.18 |
| 12.21.280.00D24 | 3.031 / 77 | 1.771 / 45 |
| 12.21.280.00D25 | 3.228 / 82 | 1.904 / 48.375 |
| 12.21.280.00D26 | 3.5 / 88.9 | 1.9 / 48.26 |
| 12.21.280.00D27 | 3.543 / 90 | 1.929 / 49 |
| 12.21.280.00D28 | 3.968 / 100.8 | 1.039 / 26.4 |
| 12.21.280.00D29 | 4.559 / 115.8 | 1.122 / 28.5 |
| 12.21.280.00D30 | 5 / 127 | 2 / 50.8 |

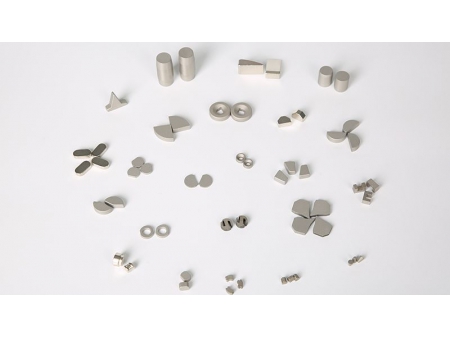

zylindrischen SmCo Magnete sind nur ein kleiner Teil unserer umfangreichen Produktpalette von zylindrischen Standardmagneten für hohe Betriebstemperaturen. Kontaktieren Sie uns für weitere Optionen und Maßanfertigungen. Wir können für Sie individuelle Magnete designen und fertigen, z.B. SmCo Ring- und Stabmagnete. Die hier gezeigten
Bestehen aus Samarium und Kobalt mit einem atomaren Verhältnis von 1:5
| Eigenschaft | Einheit | SmCo5 Magnet |
| Dichte (D) | G/Cm3 | 8.3 |
| Curietemperatur (Tc) | K | 1000 |
| Vickers Härtegrad (Hv) | MPa | 450-500 |
| Druckfestigkeit (δc) | MPa | 1000 |
| Widerstandsgröße (ρ) | Ω.Cm | 5～6×10-5 |
| Biegefestigkeit (δb) | Mpa | 150-180 |
| Bruchfestigkeit (δt) | Mpa | 40 |
| Koeffizient der thermalen Ausdehnung (α) | (10-6/℃) | ∥ 6 ⊥12 |
Bestehen aus Samarium und Kobalt mit einem atomaren Verhältnis von 2:17
| Eigenschaft | Einheit | Sm2Co17 Magnet |
| Dichte(D) | G/Cm3 | 8.4 |
| Curietemperatur (Tc) | K | 1100 |
| Vickers Härtegrad (Hv) | MPa | 550-600 |
| Druckfestigkeit (δc) | MPa | 800 |
| Widerstandsgröße (ρ) | Ω.Cm | 8～9×10-5 |
| Biegefestigkeit (δb) | Mpa | 130-150 |
| Bruchfestigkeit (δt) | Mpa | 35 |
| Koeffizient der thermalen Ausdehnung (α) | (10-6/℃) | ∥ 8 ⊥11 |
Bitte beachten Sie, dass die oben genannten Werte nur Richtwerte sind und nicht der einzige Ausgangspunkt für eine Entscheidung für oder gegen bestimmt Magnete sein sollten.

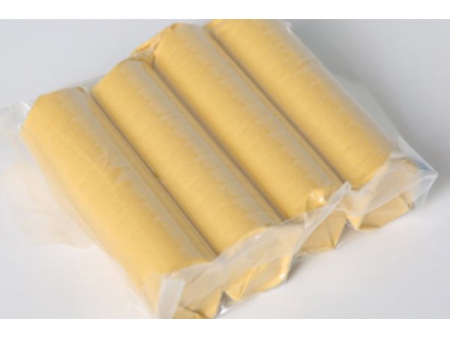

- Kraftpapierverpackung

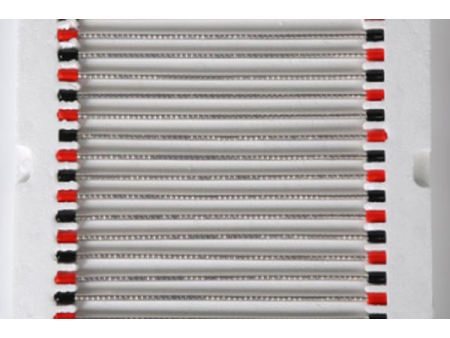

- Schlauchfolie

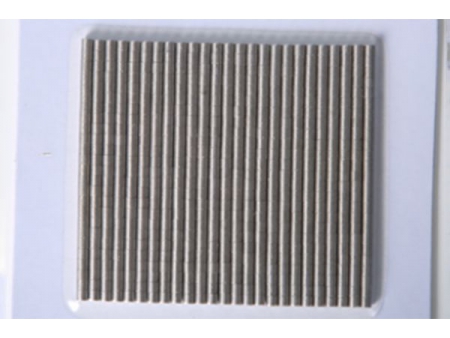

- Skinverpackung

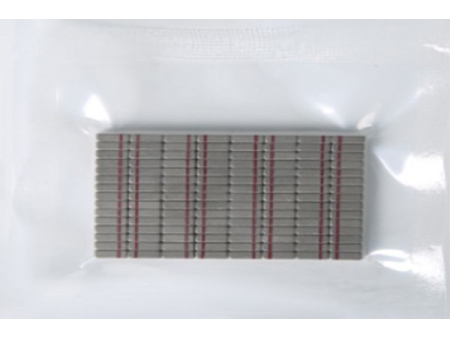

- Vakuumverpackung

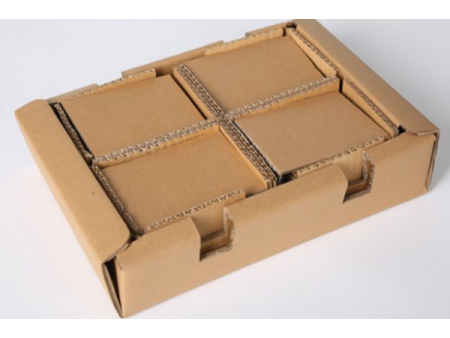

- Pappkartonverpackung

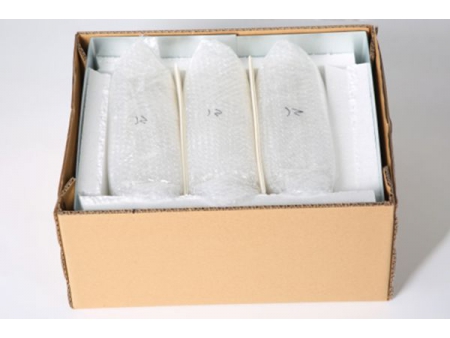

- Bläschenfolie
Neben den oben genannten Standardverpackungen bietet NGYC auch Verpackungen nach Maß für spezielle Kundenanforderungen.
