SmCo Blockmagnete

Kostenvoranschlag erhalten

Über uns: http://magnet-materials.de/1-1-5-smco-block-magnets.html

Standardmaße: L=1-130mm, B=0.5-130mm, T=0.3-90mm
Max. Blockmaße: Rechteckig: L130×B100×T50mm, quadratisch: L130×B130×T40mm, max. Magnetisierungsrichtung: 100mm
Min. Blockmaße: L1×B0.5×T0.3mm

Hinweis: Blockmagnete in größeren Maßen müssen proportional reduziert werden, da mehrere Schichten mit dünnen Magneten auf Grund der Brüchigkeit von SmCo nicht möglich sind. Für Magnete die Größer sind als die oben genannten Ausführungen kontaktieren Sie bitte unser Technik- und/ oder Vertriebsteam.

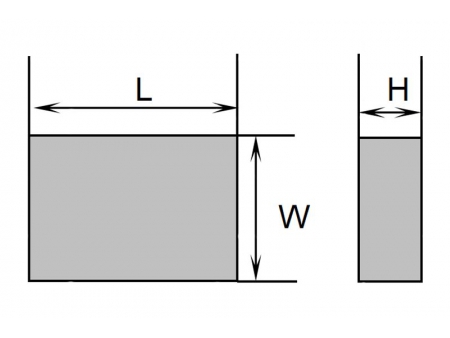

Block
L	1-200mm
W	0.5-100mm
H	0.3-120mm

Artikelnummer	L(Zoll/mm)	W(Zoll/mm)	H(Zoll/mm)
12.21.280.00F1	0.0196 / 0.5	0.019 / 0.5	0.098 / 2.5
12.21.280.00F2	0.039 / 1	0.157 / 4	0.275 / 7
12.21.280.00F3	0.055 / 1.397	0.05 / 1.27	0.05 / 1.27
12.21.280.00F4	0.08 / 2.032	0.06 / 1.524	0.06 / 1.524
12.21.280.00F5	0.1 / 2.54	0.125 / 3.175	0.15 / 3.81
12.21.280.00F6	0.196 / 5	0.196 / 5	0.118 / 3
12.21.280.00F7	0.22 / 5.588	0.22 / 5.588	0.2 / 5.08
12.21.280.00F8	0.3 / 7.62	0.14 / 3.556	0.14 / 3.556
12.21.280.00F9	0.393 / 10	0.059 / 1.5	0.078 / 2
12.21.280.00F10	0.4 / 10.16	0.34 / 8.636	0.1 / 2.54
12.21.280.00F11	0.5 / 12.7	0.5 / 12.7	0.25 / 6.35
12.21.280.00F12	0.6 / 15.24	0.6 / 15.24	0.12 / 3.048
12.21.280.00F13	0.7 / 17.78	0.425 / 10.795	0.145 / 3.683
12.21.280.00F14	0.787 / 20	0.393 / 10	0.354 / 9
12.21.280.00F15	0.8 / 20.32	0.28 / 7.112	0.135 / 3.429
12.21.280.00F16	0.9 / 22.86	0.59 / 14.986	0.175 / 4.445
12.21.280.00F17	1 / 25.4	0.188 / 4.775	0.25 / 6.35
12.21.280.00F18	1.181 / 30	0.629 / 16	0.118 / 3
12.21.280.00F19	1.574 / 40	0.787 / 20	0.157 / 4
12.21.280.00F20	1.968 / 50	0.511 / 13	0.511 / 13
12.21.280.00F21	2 / 50.8	2 / 50.8	0.5 / 12.7
12.21.280.00F22	2.362 / 60	0.826 / 21	0.137 / 3.5
12.21.280.00F23	2.755 / 70	1.968 / 50	1.968 / 50
12.21.280.00F24	3 / 76.2	1.5 / 38.1	0.25 / 6.35
12.21.280.00F25	3.149 / 80	1.062 / 27	0.389 / 9.9
12.21.280.00F26	3.543 / 90	0.236 / 6	0.078 / 2
12.21.280.00F27	3.937 / 100	1.574 / 40	0.984 / 25
12.21.280.00F28	4 / 101.6	1 / 25.4	1 / 25.4
12.21.280.00F29	4.33 / 110	2.559 / 65	0.393 / 10
12.21.280.00F30	5.039 / 128	2.913 / 74	0.779 / 19.8

Die oben aufgeführten SmCo Blockmagnete stellen nur einen kleinen Teil unserer Produktpalette von SmCo Magneten für hohe Temperaturen dar. Für individuelle Maßanfertigugen kontaktieren Sie uns bitte. NGYC kann nach Kundenanforderungen spezielle Magnete designen und für Sie fertigen.

Samarium-Kobalt Magnete-SmCo₅

Bestehen aus Samarium und Kobalt mit einem atomaren Verhältnis von 1:5

Eigenschaft	Einheit	SmCo5 Magnet
Dichte (D)	G/Cm3	8.3
Curietemperatur (Tc)	K	1000
Vickers Härtegrad (Hv)	MPa	450-500
Druckfestigkeit (δc)	MPa	1000
Widerstandsgröße (ρ)	Ω.Cm	5～6×10-5
Biegefestigkeit (δb)	Mpa	150-180
Bruchfestigkeit (δt)	Mpa	40
Koeffizient der thermalen Ausdehnung (α)	(10_-6/℃)	∥ 6 ⊥12

Samarium-Kobalt Magnete-Sm₂Co₁₇

Bestehen aus Samarium und Kobalt mit einem atomaren Verhältnis von 2:17

Eigenschaft	Einheit	Sm2Co17 Magnet
Dichte(D)	G/Cm3	8.4
Curietemperatur (Tc)	K	1100
Vickers Härtegrad (Hv)	MPa	550-600
Druckfestigkeit (δc)	MPa	800
Widerstandsgröße (ρ)	Ω.Cm	8～9×10-5
Biegefestigkeit (δb)	Mpa	130-150
Bruchfestigkeit (δt)	Mpa	35
Koeffizient der thermalen Ausdehnung (α)	(10_-6/℃)	∥ 8 ⊥11

Bitte beachten Sie, dass die oben genannten Werte nur Richtwerte sind und nicht der einzige Ausgangspunkt für eine Entscheidung für oder gegen bestimmt Magnete sein sollten.
