MPS Serie Zentralwechselrichter
Kostenvoranschlag erhalten
Eigenschaften
- flexible Einstellung verschiedener Betriebsmodi
- mit verschiedenen Akkus kompatibel (Lithium-Ion, Bleiakku)
- optional mit Photovoltaik-Steuerung, um für Solaranlagen eingesetzt zu werden
- Integratives Design, simultane Anschlüsse möglich, z.B. Ladungen, Akkus, Stromnetze, Dieselgeneratoren und Solarpanelen gleichzeitig
- Integrierte EMS-Funktion garantiert Sicherheit und Stabilität von Hochspannungstransport, sodass das Maximum und erneuerbaren Energien eingespeist werden kann
- Intelligente Überwachung der Akkulaufzeit und Entladung
- CAN und RS485 Kommunikationsschnittstelle, Modbus-Protokoll
- Einfaches Umschalten zwischen Inselnetzbetrieb und Hauptnetz
- für Ladungen adaptiv
- unterschiedliche Schutzmechanismen für Wechselrichter und Akkus
Anwendungsbeispiele
- Minen ohne Hauptnetzzugang
- Inseln ohne Hauptnetzzugang
- Dörfer ohne Stromzugang
- Bauernhöfe ohne Hauptnetzzugang

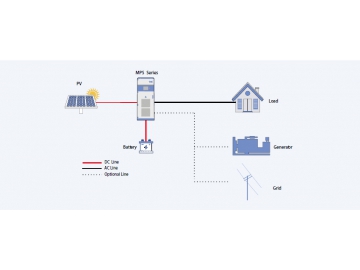

Wie funktioniert´s?
Technische Angaben
Datenblatt | MPS0030 | MPS0050 | MPS0100 | MPS0150 | MPS0250 | MPS0500 |
AC (im Hauptnetz) | ||||||
Scheinleistung | 33kVA | 55kVA | 110kVA | 165kVA | 275KVA | 550KVA |
Nennleistung | 30kW | 50kW | 100kW | 150kW | 250kW | 500kW |
Nennspannung | 400V | 400V | 400V | 400V | 400V | 400V |
Nennstrom | 44A | 72A | 144A | 217A | 361A | 722A |
Spannungsbereich | 320V-460V | 320V-460V | 320V-460V | 320V-460V | 320V-460V | 320V-460V |
Nennfrequenz | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz |
Frequenzbereich | 45-55/55-65Hz | 45-55/55-65Hz | 45-55/55-65Hz | 45-55/55-65Hz | 45-55/55-65Hz | 45-55/55-65Hz |
THDI | < 3% | < 3% | < 3% | < 3% | < 3% | < 3% |
PF | 0.8lagging-0.8leading | 0.8lagging-0.8leading | 0.8lagging-0.8leading | 0.8lagging-0.8leading | 0.8lagging-0.8leading | 0.8lagging-0.8leading |
AC Anschluss | 3/N/PE | 3/N/PE | 3/N/PE | 3/N/PE | 3/N/PE | 3/N/PE |
Transformator | vorhanden | vorhanden | vorhanden | vorhanden | vorhanden | vorhanden |
AC (Inselnetz) | ||||||
Scheinleistung | 33kVA | 55kVA | 110kVA | 165kVA | 275KVA | 550KVA |
Nennleistung | 30kW | 50kW | 100kW | 150kW | 250kW | 500kW |
Nennspannung | 400V | 400V | 400V | 400V | 400V | 400V |
Nennstrom | 43A | 72A | 144A | 217A | 361A | 722A |
THDU | ≤2% linear | ≤2% linear | ≤2% linear | ≤2% linear | ≤2% linear | ≤2% linear |
Nennfrequenz | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz |
Überlastbarkeit | 110%-10min 120%-1min | 110%-10min 120%-1min | 110%-10min 120%-1min | 110%-10min 120%-1min | 110%-10min 120%-1min | 110%-10min 120%-1min |
PV | ||||||
Max. Spannung im offenen Stromkreislauf (Solar) | 1000VDC | 1000VDC | 1000VDC | 1000VDC | 1000VDC | 1000VDC |
MAX. Solarenergie | 36kW | 60kW | 120kW | 150kW | 250kWp | 500kWp |
MPP Solar Spannungsbereich | 200VDC-850VDC | 200VDC-850VDC | 200VDC-850VDC | 200VDC-850VDC | 200VDC-850VDC | 200VDC-850VDC |
Akku | ||||||
Nennspannung | 150V-850V | 150V-850V | 320V-850V | 420VDC-850VDC | 420VDC-850VDC | 420VDC-850VDC |
Max Ladeleistung | 30KW | 50KW | 100KW | 150KW | 250kWp | 500kWp |
Allgemeine Angaben | ||||||
Maße (W/D/H) | 800/800/2050mm | 800/800/2050mm | 1200/800/2050mm | 1200/800/2050mm | 1800/800/2050mm | 2800/800/2050mm |
Gewicht | 440kg | 620kg | 900kg | 1250kg | 1700kg | 3250kg |
Umgebungstemperatur | -25℃ - 55℃ | -25℃ - 55℃ | -25℃ - 55℃ | -25℃ - 55℃ | -25℃ - 55℃ | -25℃ - 55℃ |
Relative Feuchtigkeit | 0-95%nicht-kondensierend | nicht-kondensierend 0-95% | nicht-kondensierend 0-95% | nicht-kondensierend 0-95% | nicht-kondensierend 0-95% | nicht-kondensierend 0-95% |
Schutzart | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 |
Lärmbelastung | 65dB(A)@1m | 65dB(A)@1m | 65dB(A)@1m | 65dB(A)@1m | 65dB(A)@1m | 65dB(A)@1m |
Max. Höhenanbringung | 5000m(verringerte Leistung ab 3000m) | 5000m(verringerte Leistung ab 3000m) | 5000m(verringerte Leistung ab 3000m) | 5000m(verringerte Leistung ab 3000m) | 5000m(verringerte Leistung ab 3000m) | 5000m(verringerte Leistung ab 3000m) |
Standby-Energieverbrauch | < 30W | < 30W | < 30W | < 30W | < 30W | < 30W |
Kühlung | Gebläse | Gebläse | Gebläse | Gebläse | Gebläse | Gebläse |
Communication | ||||||
Bildschirm | Touch-Screen | Touch-Screen | Touch-Screen | Touch-Screen | Touch-Screen | Touch-Screen |
Kommunikationsschnittstelle | RS485/CAN | RS485/CAN | RS485/CAN | RS485/CAN | RS485/CAN | RS485/CAN |
