Vierpunktlager

Diese Vierpunktlager sind mit Rollen als Wälzkörper ausgestattet und haben 4 Kontaktpunkten auf der Laufbahn. Durch kompakte Struktur und flexible Rotation können diese Lager simultan Axial- und Radiallast sowie Kippmomenten und Einzellasten standhalten.
Ein großer Vorteil dieser Wälzlager ist seine kompakte Querschnittsgröße und leichtes Gewicht im Vergleich zu anderen Wälzkörpern. Diese Wälzlager werden aus 42CrMo4 Stahl gefertigt und die Laufbahnen werden gehärtet um größeren Belastungen standzuhalten. Je nach Kundenanforderungen und Projektvorgaben können diese Lager auch aus anderen Materialien gefertigt werden.
LYXQL hat eine starke Expertise in der Herstellung von Vierpunktlagern und kann sowohl integrierte als auch segmentierte Lager produzieren. Unsere Wälzlager sind mit Durchmessern bis zu 12m als integrierte Lager sowie mit bis zu 20m Durchmesser als segmentierte Lager erhältlich.
Wir können außerdem unterschiedlichste Getriebegrößen herstellen, min. 4 und max. 45.
(Wir können alle Wälzlager je nach Kundenanforderungen auch individuell anpassen und Maßanfertigungen vornehmen)

Wälzlager gibt es in 3 Hauptkonfigurationen: Außengetriebe, Innengetriebe und ohne Getriebe. Alle Konfigurationen bestehen aus einem Innen- und Außenring, Stahlkugeln, Abstandshaltern (Käfige) und Dichtungen. Je nach Anwendung können auch spezielle Schutzmechanismen gegen Staub und Asche eingebaut werden.

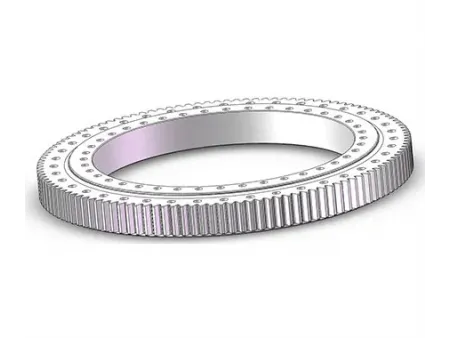

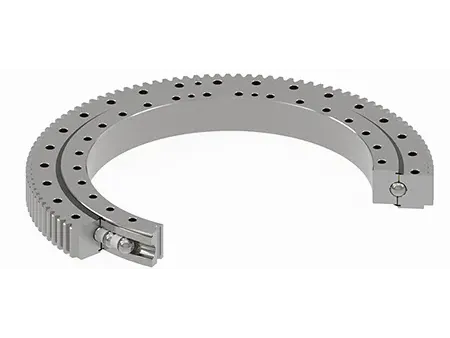

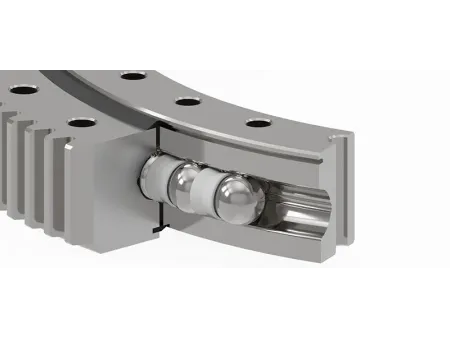

Dieses Lager hat die Zahnräder am Außenring und ist geeignet für Anwendungen bei denen der Zahnradeingriff außen sitzt. Auf Grund der externen Position benötigen diese Wälzlager mehr Platz beim Einbau als Lager mit internen Zahnrädern.
Die folgenden Spezifikationen basieren auf einer früheren Version unseres Katalogs. Falls Sie aktuelle Daten oder individuelle Konfigurationen benötigen, kontaktieren Sie uns gerne direkt.

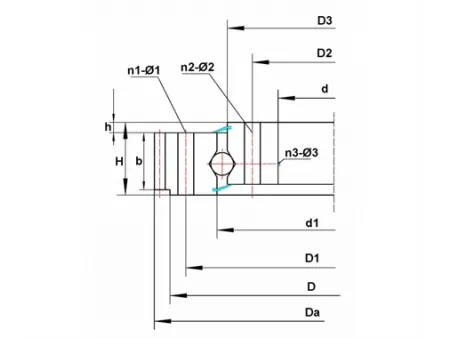

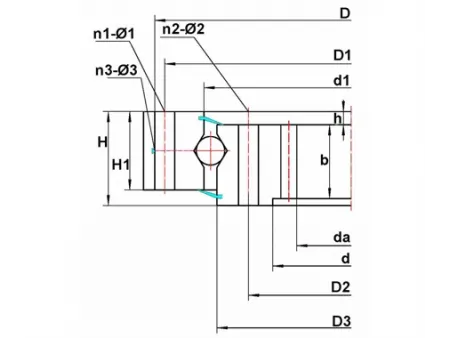

Bezeichnung | Grenzabmessungen | Bohrungsdurchmesser | Konstruktionsmaße | Getriebeparameter | Grundlastwerte | Masse | ||||||||||||||||
D | d | H | D1 | D2 | n1 | n2 | ⌀1 | ⌀2 | D3 | d1 | H1 | h | n3 | ф3 | m | Da | Z | b | x | Coa | ||
mm | mm | mm | mm | mm | mm | mm | 104N | kg | ||||||||||||||
D178794 | 694 | 470 | 77 | 630 | 500 | 18 | 18 | M16 | 18 | 567.5 | 564.5 | 64 | 13 | 6 | M10X1 | 6 | 696 | 114 | 60 | 0 | 157 | 93.1 |
1787/600G | 786 | 600 | 72 | 740 | 636 | 20 | 24 | M18X2.5 | 19 | 689 | 691 | 60 | 7 | 4 | ZG1/8in | 6 | 789 | 131 | 50 | 0 | 107 | 94.1 |
1787/674G2 | 853 | 674 | 70 | 825 | 709 | 34 | 23 | 20 | M20 | 764 | 768 | 59 | 10 | 2 | ZG1/8in | 7 | 889 | 125 | 50 | 0 | 183 | 89 |
1787/674G2K | 853 | 674 | 70 | 825 | 709 | 34 | 24 | 18 | 18 | 764 | 768 | 59 | 10 | 2 | ZG1/8in | 7 | 889 | 125 | 50 | 0 | 183 | 88.6 |
1787/710G2 | 894 | 710 | 67 | 845 | 744 | 8 | 8 | M10 | M10 | 798 | 806 | 58 | 9 | 3 | M10X1 | 6 | 924 | 152 | 55 | 0 | 179 | 107 |
1787/710G2K | 894 | 710 | 67 | 875 | 760 | 8 | 12 | M10 | M12 | 798 | 806 | 58 | 9 | 3 | M10X1 | 6 | 924 | 152 | 55 | 0 | 179 | 107 |
1787/710G2K1 | 894 | 710 | 67 | 865 | 744 | 20 | 20 | 13 | 13 | 798 | 806 | 58 | 9 | 4 | M10X1 | 6 | 924 | 152 | 55 | 0 | 179 | 107 |
1787/800G | 1050 | 800 | 90 | 1012 | 838 | 30 | 30 | 20 | 20 | 923 | 927 | 76 | 16 | 3 | M10X1 | 6 | 1092 | 180 | 60 | 0 | 215 | 217 |
1787/800GK | 1050 | 800 | 90 | 1012 | 838 | 30 | 30 | 20 | 20 | 923 | 927 | 76 | 16 | 3 | M10X1 | 6 | 1092 | 180 | 60 | 0 | 215 | 217 |
1788/1040G2 | - | 1040 | 80 | 1220 | 1080 | 30 | 30 | M16 | 17.5 | 1153 | 1157 | 70 | 10 | - | - | 10 | 1314.1 | 125 | 70 | 0 | 297 | 251 |
1787/1060G | 1335 | 1060 | 109 | 1295 | 1105 | 24 | 24 | M20 | 22 | 1198 | 1202 | 100 | 9 | 4 | M8X1 | 10 | 1388 | 138 | 80 | -0.6 | 501 | 407 |
1787/1075 | 1365 | 1075 | 120 | 1310 | 1130 | 36 | 36 | 26 | 26 | 1218 | 1222 | 105 | 15 | 4 | M8X1 | 8 | 1424 | 176 | 90 | 0 | 463 | 463 |
1787/1075K | 1365 | 1075 | 130 | 1310 | 1130 | 36 | 36 | 24 | 24 | 1218 | 1222 | 105 | 10 | - | - | 10 | 1420 | 140 | 120 | 0 | 463 | 550 |
1787/1075G2 | 1365 | 1075 | 120 | 1310 | 1130 | 36 | 36 | 24 | 24 | 1218 | 1222 | 105 | 15 | 4 | M10X1 | 10 | 1424.91 | 138 | 90 | 1.4 | 463 | 463 |
1787/1075G2K | 1365 | 1075 | 120 | 1310 | 1130 | 36 | 36 | M24 | 26 | 1218 | 1222 | 105 | 15 | 4 | M8X1 | 8 | 1424 | 176 | 90 | 0 | 463 | 463 |
1787/1330G2 | 1475 | 1330 | 82.4 | 1510 | 1362 | 24 | 24 | 18.5 | 18.5 | 1439 | 1445 | 70 | 12.4 | 6 | M10X1 | 9 | 1584 | 174 | 70 | 0 | 353 | 280 |
3-647G | 1407 | 1352 | 100 | 1370 | 1404 | 18 | 13 | M8 | M10 | 1390 | 1394 | 63 | - | 8 | 6 | 4.5 | 1449 | 320 | 60 | 0 | 216 | 143 |
1788/1410G2 | - | 1410 | 85 | 1590 | 1454 | 36 | 36 | M16 | 17.5 | 1524.6 | 1528.6 | 70 | 15 | - | - | 10 | 1676.4 | 160 | 70 | 0 | 395 | 312 |
1787/1640G | 2050 | 1640 | 160 | 1990 | 1710 | 30 | 30 | 28 | 28 | 1844 | 1856 | 140 | 20 | 2 | M14X1.5 | 10 | 2108 | 210 | 105 | -0.6 | 1118 | 1264 |
1787/1700 | 1945 | 1700 | 120 | 1900 | 1750 | 24 | 24 | M18 | 21 | 1825 | 1845 | 110 | 10 | 4 | M10X1 | 5 | 1970 | 392 | 35 | 0 | 405 | 516 |
1789/1700GM | 2052 | 1700 | 100 | 1980 | 1780 | 24 | 24 | 20 | M18 | 1878 | 1882 | 90 | 10 | 4 | M14X1.5 | 5 | 2080 | 414 | 50 | 0 | 551 | 678 |
1787/2650G2 | 2885 | 2650 | 100 | 2850 | 2700 | 48 | 48 | M20 | M20 | 2777 | 2781 | 80 | 10 | 6 | ZG1/4in | 12 | 2949.6 | 244 | 80 | 0 | 913 | 751 |

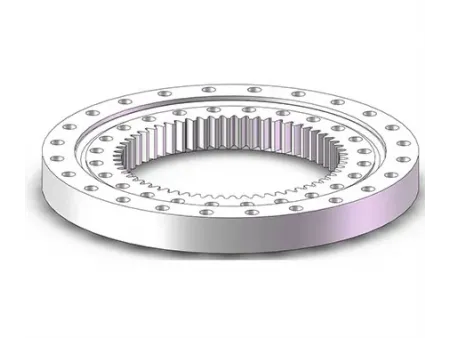

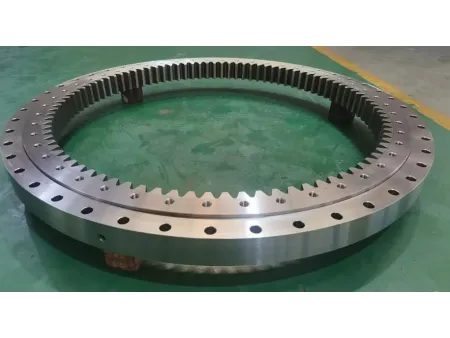

In diesen Wälzlagern sind die Zahnräder innen, sodass auch der Zahnradeingriff innen sitzen kann. Hierbei wird viel Platz gespart und weniger Platz bei der Montage benötigt, sodass sich diese Lager besonders für Anwendungen mit wenig Platz eignen.
Die folgenden Spezifikationen basieren auf einer früheren Version unseres Katalogs. Falls Sie aktuelle Daten oder individuelle Konfigurationen benötigen, kontaktieren Sie uns gerne direkt.
Bezeichnung | Grenzabmessungen | Bohrungsdurchmesser | Konstruktionsmaße | Getriebeparameter | Grundlastwerte | Masse | ||||||||||||||||
D | d | H | D1 | D2 | n1 | n2 | ⌀1 | ⌀2 | D3 | d1 | H1 | h | n3 | ф3 | m | da | Z | b | x | Coa | ||
mm | mm | mm | mm | mm | mm | mm | 104N | kg | ||||||||||||||
2788/850K | 976 | 850 | 80 | - | - | - | - | - | - | 916 | 919 | 80 | - | - | - | 2 | 916 | 456 | 20 | 0 | 174 | 117 |
3-646G2 | 1200 | - | 56 | 1170 | 1044 | 16 | 24 | 17.5 | 10.5 | 1088 | 1092 | 46 | 12 | 4 | M8X1 | 6 | 985 | 166 | 44 | 0 | 210 | 84.1 |
2782/1000GK | 1270 | 1000 | 100 | 1220 | 1050 | 24/2X2 | 24/2X2 | 17/M12 | 17/M12 | 1133 | 1137 | 85 | 15 | 2 | M10X1 | 6 | 972.6 | 164 | 70 | 0 | 384 | 322 |
2787/1210G2 | 1530 | 1210 | 122 | 1480 | 1260 | 40 | 40 | 26 | 26 | 1368 | 1372 | 108 | 12 | 4 | M10X1 | 10 | 1164 | 118 | 80 | 0 | 713 | 540 |
2787/1400GK | 1715 | 1400 | 110 | 1660 | 1460 | 24 | 24 | M20 | M20 | 1558 | 1562 | 95 | 15 | 2 | M12X1.25 | 6 | 1364.5 | 230 | 77 | -0.35 | 365 | 545 |
2787/1400GK1 | 1715 | 1400 | 110 | 1660 | 1460 | 24 | 24 | 23 | 23 | 1558 | 1562 | 95 | 15 | 2 | M10X1 | 6 | 1364.5 | 230 | 77 | -0.35 | 365 | 545 |
2787/1440 | 1780 | 1440 | 100 | 1730 | 1494 | 48 | 48 | 22 | M20 | 1618 | 1622 | 85 | 10 | 4 | M12X1.25 | 8 | 1400 | 177 | 50 | 0 | 503 | 545 |
2787/1440G | 1780 | 1440 | 100 | 1730 | 1494 | 48 | 48 | 22 | M20 | 1618 | 1622 | 85 | 10 | 4 | M12X1.25 | 8 | 1400 | 177 | 50 | 0 | 578 | 554 |
2768/1440G | 1780 | 1440 | 104 | 1730 | 1494 | 48 | 48 | 22 | M20 | 1613 | 1627 | 87 | 10 | 6 | M12X1.25 | 8 | 1400 | 177 | 52 | 0 | 578 | 555 |
2787/1525G2 | 1875 | 1525 | 140 | 1815 | 1585 | 42 | 42 | 29 | 29 | 1698 | 1702 | 122 | 17 | 4 | M12X1.25 | 16 | 1452.33 | 92 | 110 | 0.35 | 873 | 1019 |
2788/1712 | 2050 | 1790 | 112 | 2006 | 1847 | 36 | 72 | 22 | 22 | 1925 | 1926 | 92 | 12 | 18 | M10X1 | 16 | 1712 | 108 | 100 | -0.5 | 604 | 663 |
2789/2230 | 2488 | 2230 | 160 | 2445 | 2275 | 48 | 48 | M20 | M22 | 2337.5 | 2342.5 | 135 | 5 | 8 | ZG1/4in | 18 | 2144.25 | 121 | 145 | 0 | 1247 | 1114 |
2789/2240G2 | 2500 | 2240 | 140 | 2454 | 2280 | 56 | 56 | M24 | M24 | 2357.5 | 2362.5 | 115 | 5 | 8 | M14X1.5 | 18 | 2145.6 | 121 | 125 | 0 | 856 | 1161 |
2789/2735 | 2990 | 2735 | 160 | 2954 | 2770 | 48 | 48 | M20 | M24 | 2835 | 2845 | 135 | 5 | 8 | ZG1/4in | 22 | 2624.62 | 121 | 144 | 0 | 1559 | 1457 |
2788/1712 | 2050 | 1790 | 112 | 2006 | 1847 | 36 | 72 | 22 | 22 | 1925 | 1926 | 92 | 12 | 18 | M10X1 | 16 | 1712 | 108 | 100 | -0.5 | 604 | 663 |
2789/2230 | 2488 | 2230 | 160 | 2445 | 2275 | 48 | 48 | M20 | M22 | 2337.5 | 2342.5 | 135 | 5 | 8 | ZG1/4in | 18 | 2144.25 | 121 | 145 | 0 | 1247 | 1114 |
2789/2240G2 | 2500 | 2240 | 140 | 2454 | 2280 | 56 | 56 | M24 | M24 | 2357.5 | 2362.5 | 115 | 5 | 8 | M14X1.5 | 18 | 2145.6 | 121 | 125 | 0 | 856 | 1161 |
2789/2735 | 2990 | 2735 | 160 | 2954 | 2770 | 48 | 48 | M20 | M24 | 2835 | 2845 | 135 | 5 | 8 | ZG1/4in | 22 | 2624.62 | 121 | 144 | 0 | 1559 | 1457 |

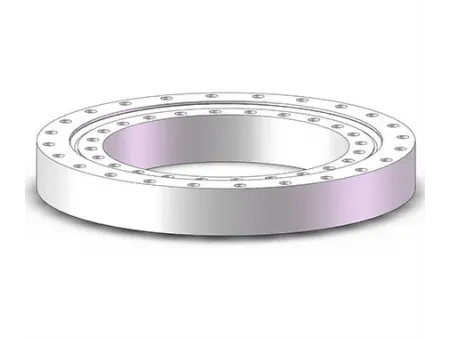

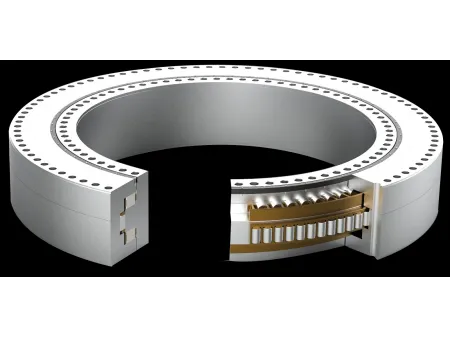

Diese Wälzlager oder Gleitlager haben glatte Innen- und Außenringe ohne Zahnräder. Sie werden für Anwendungen eingesetzt, bei denen keine Interaktion mit Getrieben notwendig ist. Sie lassen sich leicht einbauen und sind eine simple Lösung.
Die folgenden Spezifikationen basieren auf einer früheren Version unseres Katalogs. Falls Sie aktuelle Daten oder individuelle Konfigurationen benötigen, kontaktieren Sie uns gerne direkt.

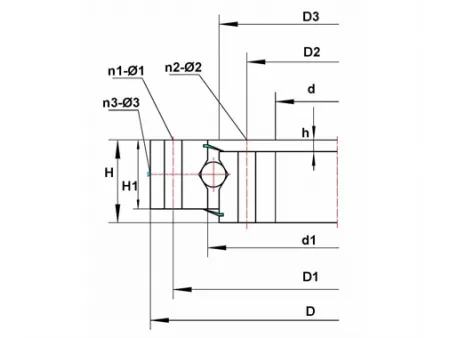

Bezeichnung | Grenzabmessungen | Bohrungsdurchmesser | Konstruktionsmaße | Grundlastwerte | Masse | ||||||||||||
D | d | H | D1 | D2 | n1 | n2 | ⌀1 | ⌀2 | D3 | d1 | H1 | h | n3 | ⌀3 | Coa | kg | |
mm | mm | mm | mm | mm | 104N | ||||||||||||
116752 | 480 | 260 | 60 | 444 | 296 | 16 | 16 | 14 | 14 | 360 | 380 | 60 | - | - | - | 75.4 | 55 |
116752K | 480 | 260 | 60 | - | - | - | - | - | - | 360 | 380 | 60 | - | - | - | 75.4 | 58.6 |
176792 | 590 | 460 | 45 | 570 | 488 | 8 | 12 | M10 | 10 | 518 | 542 | 45 | - | - | - | 62.6 | 35.9 |
176792K | 590 | 460 | 45 | 570 | 488 | 12 | 12 | 10 | 10 | 518 | 542 | 45 | - | - | - | 62.6 | 36 |
176792K2M | 590 | 460 | 45 | 570 | 488 | 12 | 8 | 10 | 10 | 526 | 534 | 45 | - | - | - | 94.4 | 30.8 |
1167/530 | 780 | 530 | 60 | 740 | 560 | 20 | 20 | 17 | 13 | 645 | 665 | 35 | - | - | - | 112 | 103 |
1167/560 | 720 | 560 | 36 | 690 | 590 | 12 | 12 | 14 | 12 | 638.5 | 641.5 | 33 | 3 | - | - | 70.8 | 40.3 |
1167/560K | 720 | 560 | 36 | 690 | 590 | 12 | 32 | M12 | 16 | 634 | 646 | 36 | 3 | - | - | 70.8 | 39.2 |
1167/560M | 720 | 560 | 36 | 690 | 590 | 12 | 12 | 14 | 12 | 638.5 | 641.5 | 36 | 3 | - | - | 70.8 | 38.1 |
1168/560 | 780 | 560 | 60 | - | - | - | - | - | - | 645 | 668 | 60 | 3 | - | - | 224 | 103 |
11768/630 | 780 | 630 | 69 | - | - | - | - | - | - | 718 | 722 | 69 | - | - | - | 111 | 79.4 |
1167/700 | 900 | 700 | 36 | 860 | 740 | 12 | 12 | M16 | 17 | 796 | 804 | 36 | 3 | - | - | 179 | 60 |
E787/760 G2 | 950 | 760 | 80 | 915 | 795 | 24 | 24 | 18 | M16 | 853.5 | 856.5 | 71 | 9 | 4 | M10X1 | 203 | 138 |
3-640 | 1000 | 775 | 64 | 948 | 802 | 24 | 12/12 | M12 | 13/M12 | 878 | 882 | 49 | 15 | 2 | M8X1 | 196 | 112 |
3-640K | 1000 | 775 | 64 | 948 | 802 | 24 | 12/12 | M12 | 13/M12 | 878 | 882 | 49 | 15 | 2 | M8 | 196 | 112 |
787/800 G | 1050 | 800 | 90 | 1012 | 838 | 30 | 30 | 20 | 20 | 923 | 927 | 76 | 16 | 3 | M10X1 | 215 | 192 |
71769/850Y | 1120 | 850 | 85 | 1074 | 924 | 12 | 12 | M20 | 22 | 995 | 1010 | 85 | - | - | - | 151 | 248 |
71769/850G2K | 1120 | 850 | 85 | 1074 | 924 | 12 | 12 | 17 | 22 | 999 | 1003 | 85 | - | - | - | 210 | 257 |
787/932G2 | 1200 | 932 | 120 | 1148 | 984 | 40 | 40 | 26 | M24 | 1064 | 1068 | 100 | 20 | 4 | G1/4in | 349 | 328 |
787/960G2 | 1165 | 960 | 90 | 1135 | 1040 | 36 | 36 | 18 | M16 | 1073 | 1077 | 78 | 14 | 6 | M10X1 | 249 | 202 |
787/1000G2 | 1250 | 1000 | 100 | 1206 | 1044 | 12 | 12 | 18 | M16 | 1123 | 1127 | 90 | 10 | 3 | M10X1 | 540 | 283 |
787/1260G2 | 1509 | 1260 | 90 | 1465 | 1315 | 36 | 36 | 22 | M20 | 1386 | 1389 | 70 | 14 | 2 | ZG1/8in | 378 | 274 |
71169/1400Y | 1820 | 1400 | 136 | 1750 | 1470 | 24 | 24 | 35 | 35 | 1608 | 1612 | 136 | - | 4 | M10X1 | 611 | 1114 |
71169/1400Y1 | 1820 | 1400 | 136 | 1750 | 1470 | 24 | 24 | 35 | 35 | 1608 | 1612 | 136 | - | 4 | M10X1 | 1070 | 1120 |
787/1440G2 | 1780 | 1440 | 100 | 1730 | 1494 | 48 | 48 | 22 | M20 | 1618 | 1622 | 85 | 15 | 4 | M12X1.25 | 503 | 533 |
787/1628G2 | 1927 | 1628 | 130 | 1875 | 1680 | 36 | 36 | 26 | M24 | 1774 | 1778 | 115 | 15 | 6 | G1/4in | 692 | 732 |
787/1700KM | 2000 | 1700 | 150 | 1950 | 1750 | 24 | 24 | 21 | 21 | 1842 | 1858 | 130 | 20 | 4 | M10X1 | 684 | 826 |
KDL 900-6 | 1050 | 832 | 56 | 1020 | 862 | 12 | 12 | 18 | 18 | 942 | 946 | 45 | - | 4 | M6 | 227 | 52.5 |
LY-Q007 | 485 | 275 | 55 | 453 | 307 | 16 | 16 | 18 | M16 | 381 | 386 | 50 | 5 | 4 | M10X1 | 87.2 | 43.7 |
LY-Q007K | 485 | 275 | 55 | 453 | 307 | 16 | 16 | 18 | 18 | 381 | 386 | 50 | 5 | 4 | M10X1 | 87.2 | 43.7 |
LY-Q020 | 440 | 240 | 55 | 400 | 280 | 18 | 18 | M20-7H | 22 | 340 | 342 | 50 | 5 | 3 | M10X1 | 78.2 | 34.7 |

Aus welchem Material bestehen Vierpunktlager und welche Oberflächenbehandlung wird angewendet?
Eignen sich diese Lager für Hersteller von Baumaschinen?

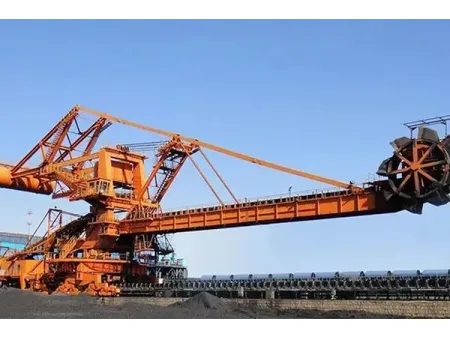

Absolut. Unsere Vierpunktlager kommen branchenübergreifend zum Einsatz – etwa in der Bauindustrie (z. B. Krane, Bagger), in der Windkraft, in Hafenanlagen und sogar in medizinischen Geräten.
Was empfehlen Sie bei begrenztem Einbauraum für das Lager?
- Mit Innenverzahnung
- Mit Außenverzahnung
- Ohne Verzahnung
Für Anwendungen mit begrenztem Platzangebot empfehlen wir die Variante mit Innenverzahnung, da die Verzahnung innerhalb des Lagers erfolgt und somit weniger Bauraum benötigt wird als bei außenverzahnten Modellen.
Über welche Erfahrung und Zertifizierungen verfügt Ihr Unternehmen?
Zu unseren Hauptprodukten gehören Großwälzlager, Azimutlagern, Rotorblattlager, Getriebelager, Wälzlager für Marineanwendungen, Wälzlager für Tunnelbohrmaschinen, Schrumpfschreiben und Kupplungen für Hochgeschwindigkeitsanwendungen.
