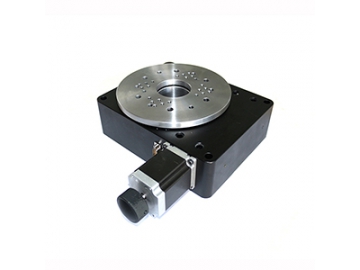

Die motorisierten Hochpräzisions-Rotationstische WN03RA200M eignen sich für die Drehverschiebung durch elektrische Kontrolle in der automatischen Verschiebungssteuerung für die wissenschaftlichen Forschungen, die vollautomatischen Mess- und Prüfgeräte, die Industrieautomation und andere Bereiche.

Parameter

Parameter der Struktur
Winkelbereich  Tischgröße  Schneckengetriebeübersetzung  Typ der Führung  Schrittmotor (1.8°)  Belastungsfähigkeit Gewicht
360° φ200mm 180:1 Lager  SST57D3301 100kg 12kg
Parameter der Auflösung
Auflösung Geschwindigkeit  Wiederholgenauigkeit  Positionsgenauigkeit  Auslauf der oberen Platte   Umkehrspiel Exzentrizität  Aussteigen  Parallelität beim Btreib
0.01°=36″ (Laufwerk ohne MS)  0.0005°=1.8″(Laufwerk mit 20 MS)  25°/sec 0.002°=7.2″ 0.005°=18″ 10µ 0.002°=7.2″ 20µ 0.005°=18″ 50µ
Eigenschaften
  • Das Produkt ist mit einem Standard-Schrittmotor und einer RS232-Schnittstelle ausgestattet. Die Bewegungssteuerung, WNSC Serie, die von BJWN unabhängig entwickelt wurde, kann die automatische Bewegungs- und Positionierungssteuerung ermöglichen.
  • Die Motorwelle wird durch mehrere Präzisionsprozesse hergestellt und verfügt über hohe Präzision, hohe Belastung und lange Lebensdauer.
  • Die Struktur von Präzisionsschnecken und Zahnrad sorgt für die stabile und fließende Bewegung. Der Hochpräzisions-Rotationstisch kann sich mit minimalem Rückstoß vorwärts oder rückwärts drehen.
  • Die Struktur zur Beseitugung des Rückstoßes. Der Rückstoß, der durch langzeitigen Betrieb verursacht wird, kann eingestellt werden.
  • Das spezielle Design garantiert den extremen Rundlauf und die Exzentrizität der Tische, so dass er sich stabiler drehen.
  • Das zentrale Loch und der Rotationszentrum der Rotationstische erfüllen die strengen Anforderungen des Koaxialgrades. Die zentrale Blende der Rotationstische hat strenge Toleranzgrenzen, sp dass die Kunden einfach positionieren können.
  • Das Lasermarkierungslineal befindet sich in die Skala entlang der Außenkante der Plattform der Hochpräzisions-Rotationstische, das leicht zu positionieren und zu lesen ist.
  • Der Schrittmotor und die Schnecke werden hochwertig und flexibel zur Antriebssynchronisation verbunden, um die Exzentrizität zu beseitigen und die Exzentrizitätsstörungen und den Lärm zu reduzieren.
  • Das Produkt kann horizontal oder vertikal verwendet werden und kann mit anderen motorisierten Tischen kombiniert werden, um integrierte Mehrachsenstufen zu bilden.
  • Die motorisierten Rotationstische können nach dem Kundenwunsch angepasst werden, wie Hinzufügung der Grenzwertfunktion und des Drehcodierers, Einstellung des anfänglichen Nullpunkts, Änderung des Servomotors.
