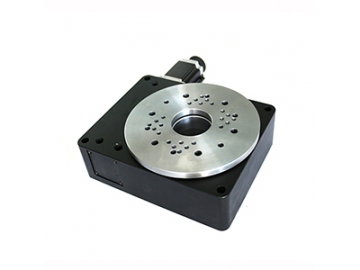

Präzisions-Rotationstische WN03RA200M

Präzisions-Rotationstische WN03RA200M
Präzisions-Rotationstische WN03RA200M
Präzisions-Rotationstische WN03RA200M
Präzisions-Rotationstische WN03RA200M
Kostenvoranschlag erhalten

Die Präzisions-Rotationstische WN03RA200M eignen sich für die Drehverschiebung durch elektrische Kontrolle in der automatischen Verschiebungssteuerung für die wissenschaftlichen Forschungen, die vollautomatischen Mess- und Prüfgeräte, die Industrieautomation und andere Bereiche. Das Produkt ist klein und leicht. Es eignet sich für die Situation mit niedriger Geschwindigkeit und niedriger Last.

Parameter

Parameter der Struktur
Winkelbereich Tischgröße Schneckengetriebeübersetzung Typ der Führung Schrittmotor (1.8°) Belastungsfähigkeit Gewicht
360° φ200mm 180:1 Lager SST57D3301 55kg 7.9kg
Parameter der Auflösung
AuflösungGeschwindigkeit Wiederholgenauigkeit Positionsgenauigkeit Auslauf der oberen Platte Umkehrspiel Exzentrizität Aussteigen Parallelität beim Btreib
0.01°=36″ (Laufwerk ohne MS) 0.0005°=1.8″(Laufwerk mit 20 MS) 20°/sec 0.005°=18″ 0.01°=36″ 15µ 0.005°=18″ 20µ 0.005°=18″ 100µ
Eigenschaften
  • Das Produkt besteht aus Aluminiumlegierung. Die Oberfläche wird durch anodische Oxidation geschwärzt. Daher eignet sich das Produkt ideal für die Umgebungen mit niedrigem Vakuum.
  • Das Produkt ist mit einem Standard-Schrittmotor und einer RS232-Schnittstelle ausgestattet. Die Bewegungssteuerung, WNSC Serie, die von BJWN unabhängig entwickelt wurde, kann die automatische Bewegungs- und Positionierungssteuerung ermöglichen.
  • Eine hohe Auflösung wird wegen des hochwertigen und präzisen Antriebs durch die runde Gewindespindel, der kleinen Führung, der gleichen Mikroschritte erreicht.
  • Die Auflösung der Erdleitspindel kann durch die Beseitigung der Spielmuttern minimiert werden.
  • Die Kreuzrollenführung ist stabil und seitlich für die Vorspannkraft der Führung und Spielfreiheit einstellbar. Sie kann für die mehrdimensionale Kombination verwendet werden.
  • Die Aufstellung und Gieren der motorisierten Tische werden durch die Erdungsgrundplatte und die vernünftige Montageführung erheblich reduziert, um die Geradheit und die Parallelität beim Betrieb wirksam zu verbessern.
  • Der Schrittmotor und die Erdspindel werden hochwertig und flexibel zur Antriebssynchronisation verbunden, um die Exzentrizität zu beseitigen und die Exzentrizitätsstörungen und den Lärm zu reduzieren.
  • Der Null- und Endschalter wird an beiden Enden zur genauen Positionierung und zum Produktschutz zusammengebaut.
  • Die Basis hat die Gewindebohrung und die Durchgangsbohrung mit Standardraum zur einfachen Installation und Befestigung.
  • Der maßgeschneiderte Zusammenbau von Servomotor und linearer Skala steht zur Verfügung.
