Einstellschraube-Rotationstische

Kostenvoranschlag erhalten

Über uns: http://optical-equipment.de/1-3-2-2-adjustment-screw-rotation-stages.html

Die Löcher zum Zusammenbau werden auf dem Sockel und dem Tisch mit dem Standardabstand verteilt, so dass der Lineartische günstig zu montieren und zu kombinieren sind. Die Tische bestehen aus einer Aluminiumlegierung und können grob um 360 ° und fein um 3 ° oder 10 ° eingestellt werden. 3 Modelle stehen zur Auswahl.

Eigenschaften

Der Tisch kann um 360 ° grob eingestellt werden.
Der axiale Rückstoß kann zur guten Stabilität eingestellt werden.
Mit der Skala von 1 ° bis 360 ° ist der Wert leicht zu lesen.
Die Löcher zum Zusammenbau werden auf dem Sockel und dem Tisch mit dem Standardabstand verteilt, so dass der Lineartische günstig zu montieren und zu kombinieren sind.

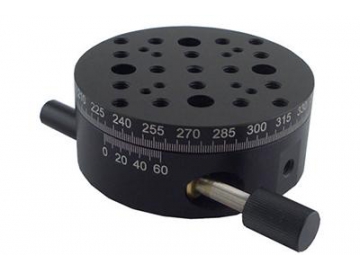

WN01RM56

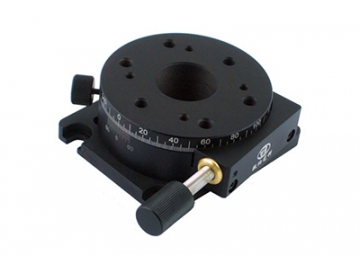

WN01RM82-1

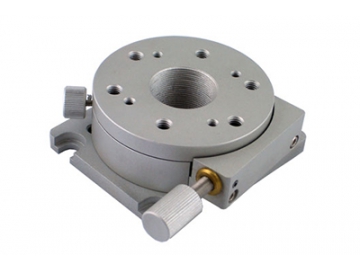

WN01RM73

Modell	WN01RM56	WN01RM73	WN01RM82-1
Tischgröße	φ56mm	φ73mm	φ82mm
Antrieb	Schraubepaar	Schraubepaar	Schraubepaar
Bewegung	grobe Bewebung 360° feine Bewegung ±3°	grobe Bewebung 360° feine Bewegung ±3°	grobe Bewebung 360° feine Bewegung ±10°
Kleinste Skala	2°	1°	1°
Minimumer Ablesewert	0.2°	5′	2′
Minimale inkrementelle Bewegung	10″(Referenz)	6″(Referenz)	15″(Referenz)
Belastungsfähigkeit	2kg	5kg	5kg
Auslauf des Tisches	60μ	60μ	60μ
Exzentrizität	30μ	30μ	30μ
Parallelität des Tisches	60μ	60μ	60μ
Gewicht	0.15kg	0.35kg	0.5kg
Material	Duraluminium	Duraluminium	Duraluminium
Oberfläche	Schwarz eloxiert	Schwarz eloxiert	Schwarz eloxiert
Durchmesser der Blende	φ26	M27X1, φ25.4 die Linse kann installiert werden	-
