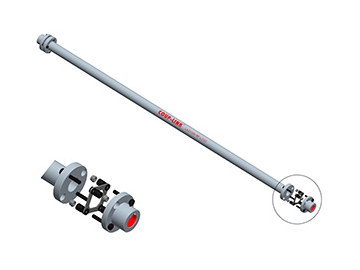

LK21 ​Lamellenkupplung mit großer Spannweite

LK21 Lamellenkupplung mit großer Spannweite

Kostenvoranschlag erhalten

Über uns: http://couplingcn.de/1-2-13-lk-21-disc-coupling.html

Dimensionen
Hinweis: Informieren Sie uns über das Modell und φd1φd2 ihres gewünschten Produktes bitte.

Modell	φd1φd2 Max. Bohrungsdurchmesser	φD	L	L1	L2	W	M
LK21-68K-WP LK21-68A-WP	25	68	700 1000 1300	29	630 930 1230	6	M6
LK21-82K-WP LK21-82A-WP	35	82	700 1000 1300	30	628 928 1228	6	M6
LK21-94K-WP LK21-94A-WP	38	94	700 1000 1300	30	624 924 1224	8	M8
LK21-104K-WP LK21-104A-WP	42	104	700 1000 1300	35	610 910 1210	10	M8
LK21-126K-WP LK21-126A-WP	50	126	700 1000 1300	40	598 898 1198	11	M10
LK21-144K-WP LK21-144A-WP	60	144	700 1000 1300	45	586 886 1186	12	M12

Spezifikationen

Modell	Nenndrehmoment ( N.m )	Max.Drehmoment( N.m )	Max. Drehfrequenz ( rpm )	Trägheitsmoment( Kg.m2 )	Statische Drehsteifigkeit ( N.m / rad )	Fehler der Exzentrizität( mm )	Max. Winkelversatz ( °)	Max. Axialversatz ( mm )	Gewicht ( g )
LK21-68K-WP	55	110	9500	0.81×10-3	19×10-3	0.04	1.5	±0.6	900
LK21-82K-WP	80	160	8800	2.4×10-3	58×10-3	0.04	1.5	±0.6	1700
LK21-94K-WP	170	340	6800	4.2×10-3	117×10-3	0.04	1.5	±0.6	2400
LK21-104K-WP	240	480	6000	6.9×10-3	172×10-3	0.04	1.5	±0.6	3300
LK21-126K-WP	420	840	5800	17.8×10-3	300×10-3	0.04	1.5	±0.6	5800
LK21-144K-WP	700	1400	5100	69.7×10-3	525×10-3	0.04	1.5	±0.8	8600
LK21-68A-WP	55	110	9500	0.83×10-3	19.2×10-3	0.04	1.5	±0.6	910
LK21-82A-WP	80	160	8800	2.5×10-3	59*×10-3	0.04	1.5	±0.6	1730
LK21-94A-WP	170	340	6800	4.3×10-3	119×10-3	0.04	1.5	±0.6	2460
LK21-104A-WP	240	480	6000	7.0×10-3	174×10-3	0.04	1.5	±0.6	3370
LK21-126A-WP	420	840	5800	18×10-3	310×10-3	0.04	1.5	±0.6	5900
LK21-144A-WP	700	1400	5100	70×10-3	530×10-3	0.04	1.5	±0.8	8750

Für weitere Informationen, .
