Messing Absperrhähne

Messing Absperrhähne
Kostenvoranschlag erhalten
WebSite:

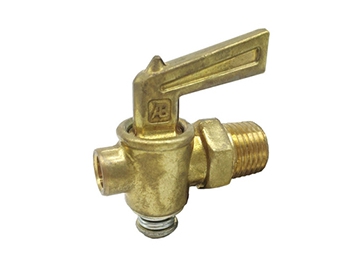

  • Der Messing Absperrhahn dient zum Regulieren und Absperren von Niederdruck-Luft, Wasser und anderen Flüssigkeiten.
  • Betriebsdruck:150 PSI
  • Metalldichtungen
  • Es ist nicht empfohlen mit Naturga und LPG zu benutzen.
Pos. Bauteil Material
1 Spindel Messing
2 Gehäuse Messing
3 Dichtung Q235
4 Druckfeder 65Mn
5 Schraube Stahl
    Inch/Metric (mm)
    Größe(A) C D H L Hex
    Inch mm Inch mm Inch mm Inch mm Inch mm
    1/8'' 0.28 7.2 0.19 4.70 1.81 46 1.99 50.6 0.67 17
    1/4'' 0.28 7.20 0.26 6.50 1.81 46.00 2.06 52.30 0.67 17.00
    3/8'' 0.31 7.90 0.28 7.20 2.29 58.20 2.30 58.40 0.83 21.00
    1/2'' 0.31 7.90 0.28 7.20 2.50 63.50 3.00 76.20 0.91 23.00
    Pos. Bauteil Material
    1 Spindel Messing
    2 Gehäuse Messing
    3 Dichtung Q235
    4 Druckfeder 65Mn
    5 Schraube Stahl
      Inch/Metric (mm)
      Größe(A) B D H L Hex1 Hex2
      Inch mm Inch mm Inch mm Inch mm Inch mm
      1/4'' 1/4'' 0.22 5.60 1.82 46.20 2.27 57.70 0.67 17.00 0.75 19.00
      Pos. Bauteil Material
      1 Spindel Messing
      2 Gehäuse Messing
      3 Dichtung Q235
      4 Druckfeder 65Mn
      5 Schraube Stahl
        Inch/Metric (mm)
        Größe(A) C D H L Hex
        Inch mm Inch mm Inch mm Inch mm Inch mm
        1/8'' 0.28 7.20 0.19 4.70 1.95 49.50 1.54 39.00 0.67 17.00
        1/4'' 0.28 7.20 0.18 4.50 1.95 49.50 1.54 39.00 0.67 17.00
        Pos. Bauteil Material
        1 Spindel Messing
        2 Gehäuse Messing
        3 Dichtung Q235
        4 Druckfeder 65Mn
        5 Schraube Stahl
          Inch/Metric (mm)
          Größe(A) B C D H L Hex
          Inch mm Inch mm Inch mm Inch mm Inch mm
          1/8'' 1/4'' 0.39 10 0.20 5.1 1.88 47.8 2.16 54.8 0.49 12.5
          1/4'' 1/4'' 0.39 10.00 0.26 6.50 1.84 46.80 2.19 55.60 0.67 17.00
          1/8'' 5/16'' 0.47 12.00 0.20 5.10 1.88 47.80 2.06 52.30 0.51 13.00
          1/4'' 5/16'' 0.47 12.00 0.26 6.50 1.84 46.80 2.13 54.00 0.67 17.00
          1/4'' 3/8'' 0.47 12.00 0.26 6.50 1.84 46.80 2.27 57.70 0.67 17.00
          3/8'' 1/2'' 0.63 16.00 0.28 7.20 2.27 57.70 2.36 60.00 0.83 21.00
          Verwandte Produkte
          Messing Absperrventil
          Messing Absperrventil
          Messing Schnellkupplungen
          Messing Schnellkupplungen

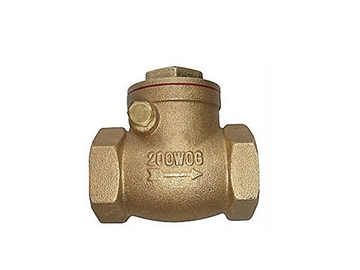

          Messing Rückschlagklappe
