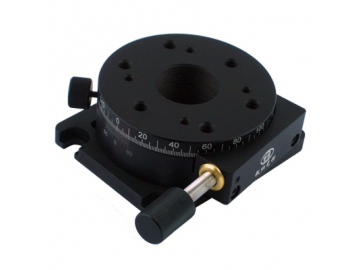

Unsere Präzisions-Rotationstische bestehen aus Edelstahl oder Aluminiumlegierung und hat eine lange Lebensdauer. Der Tisch ist durch den Mikrometerkopf Angetrieben und kann um 360 ° grob, 5 ° oder 10 ° fein eingestellt werden. 4 Modelle stehen zur Auswahl, die Belastungsfähigkeit beträgt 5kg und 8kg.

Eigenschaften

Der Tisch kann um 360 ° grob eingestellt werden.
Der axiale Rückstoß kann zur guten Stabilität eingestellt werden.
Mit der Skala von 1 ° bis 360 ° ist der Wert leicht zu lesen.
Die Löcher zum Zusammenbau werden auf dem Sockel und dem Tisch mit dem Standardabstand verteilt, so dass der Lineartische günstig zu montieren und zu kombinieren sind.

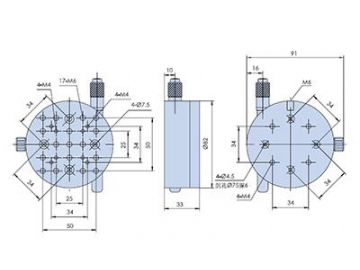

WNB43-60

WNB43-60H

WNB43-110N

WN01RM82

Modell	WNB43-60H	WNB43-60	WNB43-110N	WN01RM82
Tischgröße	φ60mm	φ60mm	φ110mm	φ82mm
Antrieb	Manuell （Mikrometerkopf wird hinzugefügt）	Manuell （Mikrometerkopf wird hinzugefügt）	Manuell （Mikrometerkopf wird hinzugefügt）	Manuell
Bewegung	grob 360 fein±5°	grob 360 fein±5°	grob 360 fein±5°	grob 360 fein±10°
Kleinste Skala	1°	1°	1°	1°
Minimumer Ablesewert	2′	2′	2′	2′
Minimale inkrementelle Bewegung	15″(Referenz)	15″(Referenz)	15″(Referenz)	15″(Referenz)
Belastungsfähigkeit	5kg	5kg	8kg	5kg
Auslauf des Tisches	20μ	60μ	60μ	60μ
Exzentrizität	10μ	30μ	30μ	30μ
Parallelität des Tisches	15μ	60μ	60μ	60μ
Gewicht	0.85kg	0.5kg	0.5kg	0.5kg
Material	Edelstahl	Duraluminium	Duraluminium	Duraluminium
Oberfläche		Schwarz eloxiert	Schwarz eloxiert	Schwarz eloxiert
