Universal-Konsolfräsmaschine
Universal-Konsolfräsmaschine
Eigenschaften
1. Zhongying Universal-Konsolfräsmaschinebenutzt rechteckige Schiene fü
2. Der Tisch und die Schienen adoptieren Abschreckenmit Ultraschallfrequenz für bessere Stabilität und Abnutzungsbeständigkeit.
3. Der Tisch ist zu rotieren und der Fräskopf ist um 45 Grad zu drehen, was zurflexibelen Bedienung führt.
4.Der Vorschub auf X- und Y-Achse wird durch ein Getriebemotor und elektrischesHeben entlang Z-Achse angetrieben.
Verwendungen
Die Universal-Konsolfräsmaschine ist für die Bearbeitung von metallischenWerkstücken vorgesehen. Es kann Bohren, Fräsen und Aufreiben ausführen.
Technische Spezifikationen

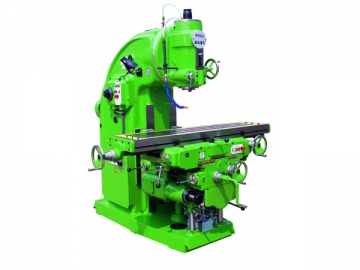

Universal-KonsolfräsmaschineX5032, X5040
| Spezifikation | Einheit | X5032 | X5040 |
| Tischgröße | MM | 1320×320 | 1600×400 |
| Nr./Breite/Abstand von T-Spalte | MM | 3-18-70 | 3-18-90 |
| Maximale Tischbelastung | KG | 500 | 800 |
| Spindelkegel |
| ISO50 | ISO50 |
| Spindelgeschwindigkeitsbereich | R/MIN | 30-1500 | 30-1500 |
| Spindelschrittgeschwindigkeit | STEPS | 18 | 18 |
| Tischweg(X,Y,Z) | MM | 700/255/350(MANUAL) | 900/315/385(MANUAL) |
| Eilganggeschwindigkeit(X,Y,Z) | MM/MIN | 2300/1533/770 | 2300/2300/770 |
| Maximale Schwenkwinkel von Spindel |
| ±45° | ±45° |
| Abstand von Spindelnase zu Tischplatte | MM | 60/410 | 130/515 |
| Spindelmotorleistung | KW | 7.5 | 11 |
| Äußengröße(Länge×Breite×Höhe) | MM | 2294×1770×1904 | 2556×2159×2298 |
| Maschinengewicht | KG | 2800 | 4250 |
Universal-Konsolfräsmaschine
| Spezifikation | Einheit | X6132 | X6140 |
| Tischgröße | MM | 1320×320 | 1600×400 |
| Nr./Breite/Abstand von T-Spalte | MM | 3-18-70 | 3-18-90 |
| Maximale Tischbelastung | KG | 500 | 800 |
| Spindelkegel |
| ISO50 | ISO50 |
| Spindelgeschwindigkeitsbereich | R/MIN | 30-1500 | 30-1500 |
| Spindelschrittgeschwindigkeit | Schritte | 18 | 18 |
| Tischweg(X,Y,Z) | MM | 700/255/320(MANUAL) | 900/315/380(MANUAL) |
| Schnittvorschubgeschwindigkeit | MM/MIN | X :23.5-1180; Y: 15-786; Z: 8-394 | X,Y: 23.5-1180; Z: 8-394 |
| Eilganggeschwindigkeit(X,Y,Z) | MM/MIN | 2300/1533/770 | 2300/2300/770 |
| Abstand von Spindelachse zu Tischplatte | MM | 30-350 | 30-410 |
| Spindelmotorleistung | KW | 7.5 | 11 |
| Äußengröße(Länge×Breite×Höhe) | MM | 2294×1770×1904 | 2556×2159×1770 |
| Maschinengewicht | KG | 2800 | 3850 |
Hauptmaterial
Gußeisen
Pflege
1. Das Getriebeöl der Spindelstock sollte alle sechs Monate gewechseltwerden.
2. Die Ölpumpe des Drehtisches ist regelmäßig mit Gleitmittel nachzufüllen.
Verpackung
1. Holzverpackung für Export, nach Kundenwü
2. Sperrholzverpackung
Service
1. Die Universal-Konsolfräsmaschine hat eine einjährige Garantie, bei derErsatzteile kostenlos ersetzt werden können..
2.Wir werden Verluste nicht kompensieren, wenn das Problem durch unsachgemäßeBedienung oder andere menschliche Fehler verursacht wird.
Zhongyingist ein Herstellung für Universal-Konsolfräsmaschine in China. Wir bietenUniversal-Konsolfräsmaschine, Rahmenpresse, Stanzmaschine, Vertikal-Drehbank,Horizontal-Drehbank mit hoher Qualität und zu niedrigen Preisen. Unsere Firmabefindet sich in China, wo, selbst in einer Stadt, gesamte Kette vonSchmiedemaschinen und spanenden Werkzeugmaschinen gefertigt werden kann.Niedrigere Herstellungskosten reduzieren auch Ihre Anschaffungskosten. WeitereInformationen von jedem Produkt sind auf der Seite zu finden.
