Hubtische

Kostenvoranschlag erhalten

Über uns: http://optical-equipment.de/1-3-4-1-lab-jacks.html

Der Hubtisch eignet sich mit der Scherenbuchse für die manuelle vertikale Verschiebung in der wissenschaftlichen Forschung, der automatischen Messung und Prüfung.
2 Modelle stehen zur Auswahl, einschließlich ultrafeiner Hubtische und Übersetzungsschraube-Hubtische. Der minimale Hub beträgt 20 mm, der maximale Hub ist 200 mm.

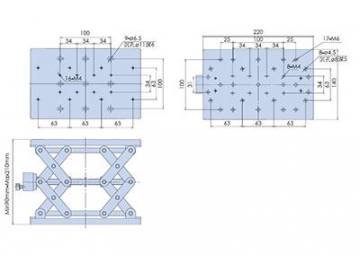

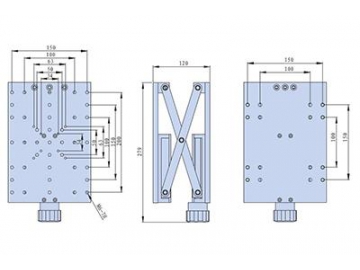

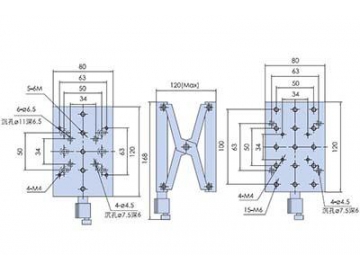

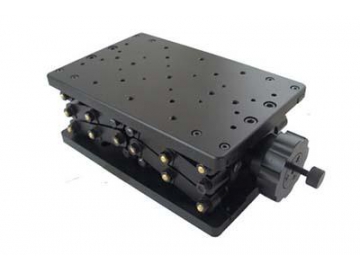

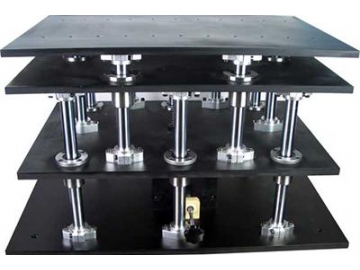

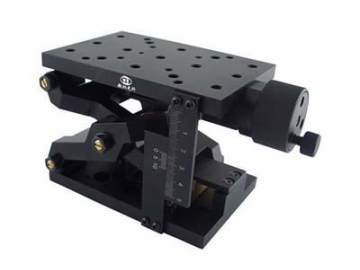

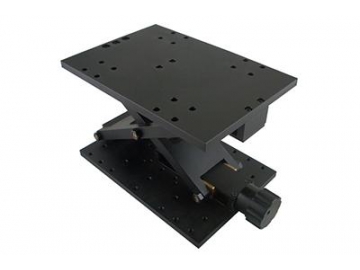

Motorisierter Hubtisch mit feiner Leitspindel

Eigenschaften

Der Tisch eignet sich für längere Bewegung und das Heben mit hoher Last.
Unter Verwendung des Scherenwagenhebers verfügt der Hubtisch über fließende Bewegung, große Belastungsfähigkeit und lange Lebensdauer
Der Tisch ist verbreitert und mit zahlreichen Befestigungslöchern entworfen, was die Installation erleichtert.
Mit verriegeltem Knopf ist der Hubtisch stabil und zuverlässig.

WN08VM60

WN09VM120

WN10VM120

WN15VM100

Modell	WN10VM200	WN10VM120	WN09VM120	WN08VM60
Tischgröße	320mm×180mm	165mm×240mm	140 mm×220 mm	120 mm×80mm
Antriebszahnrad	Ultrafeine Gewindespindel	Ultrafeine Gewindespindel	Ultrafeine Gewindespindel	Ultrafeine Gewindespindel
Bewegung	200 mm	120 mm	120 mm	60 mm
Minimaleinstellung	5μ(als Referenz)	5μ(als Referenz)	5μ(als Referenz)	5μ(als Referenz)
Belastungsfähigkeit	25kg	25kg	25kg	20kg
Gewicht	5.2kg	4.2kg	4.6kg	1.15kg
Material	Duraluminium	Duraluminium	Duraluminium	Duraluminium
Oberfläche	Durch anodische Oxidation geschwärzt	Durch anodische Oxidation geschwärzt	Durch anodische Oxidation geschwärzt	Durch anodische Oxidation geschwärzt

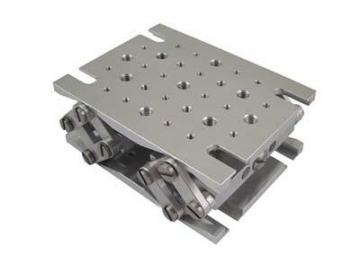

Hubtisch mit Übersetzungsschraube

Eigenschaften

Ohne Buckel auf der Oberfläche wird mehr Raum für die Installation geblieben. Der Tisch verwendet eine lineare Z-Achse.
Der Hubtisch wird durch die Schrauben und den fünfachisgen Mechanismus angetrieben. Die Verschiebung ist genau und stabil.
Der Tisch eignet sich für geringe Arbeitsbelastung und kleine Anpassungen.
Der Tisch eignet sich zum Einbau in andere Geräte.

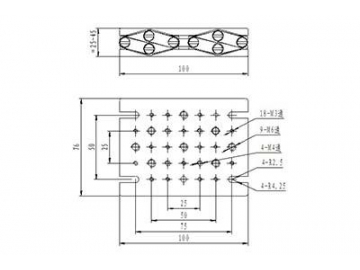

WN09VM20

Modell	WN09VM20
Tischgröße	76mm×100mm
Antriebszahnrad	Schraube
Bewegung	20 mm
Kleinste Skala	5μ
Minimaleinstellung	1.5μ(als Referenz)
Führungsschiene	Schwalbenschwanzführung
Belastungsfähigkeit	1kg
Geradheit	5μ
Parallelität des Tisches	100μ
Vertikalität beim Betrieb	20μ
Gewicht	0.72kg
Material	Duraluminium
Oberfläche	Durch anodische Oxidation geschwärzt
