Übersetzungs-Hubtisch

Kostenvoranschlag erhalten

Über uns: http://optical-equipment.de/1-3-4-2-vertical-translation-stages.html

Der Hubtisch eignet sich mit der Scherenbuchse für die manuelle vertikale Verschiebung in der wissenschaftlichen Forschung, der automatischen Messung und Prüfung.
6 Modelle stehen zur Auswahl. Die minimale Verschiebung beträgt 5mm-25mm, Das Kreuzrollenlager und das Linearlager werden angenommen.

Eigenschaften

Unter Verwendung der hochwertigen Kreuzrollenführung verfügt der Hubtisch über höhere Präzision und große Belastungsfähigkeit.
Wegen der Struktur zur seitlichen Spieleinstellung werden die fließende Bewegung und die hohe Genauigkeit in Bezug auf Gieren und Nicken garantiert.
Der Hubtisch wird durch einen Mikrometerkopf angetrieben. Mit einem Mechanismus wird der horizontale Antrieb in den vertikalen Antrieb zur einfachen Einstellung der Höhe wechselt.
Der Hubtisch wird durch die Feder zurückgesetzt, um den Rückstoß zu beseitigen.
Der Hubtisch ist mit den Befestigungslöcher vom Standardabstand horizontalausgestattet, so dass sie mit anderen Tischserien kombiniert werden können, um die mehrachsigen Positioniertische zu bilden.

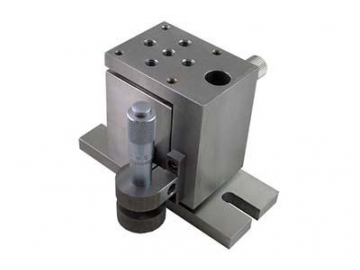

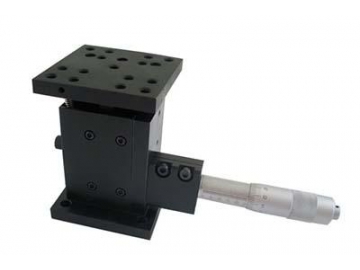

WN04VM13

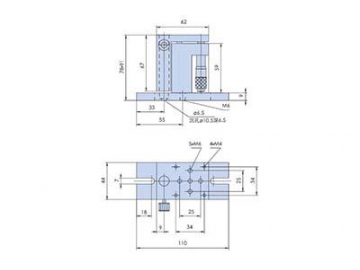

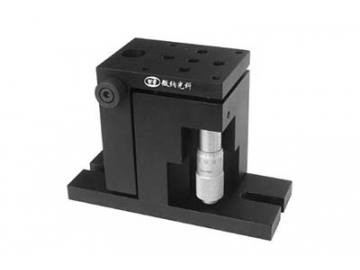

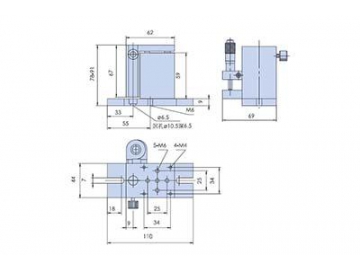

WN03VM13

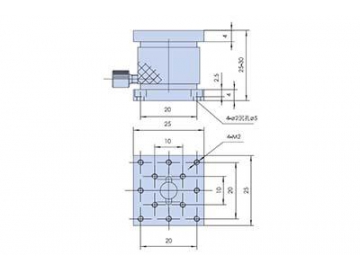

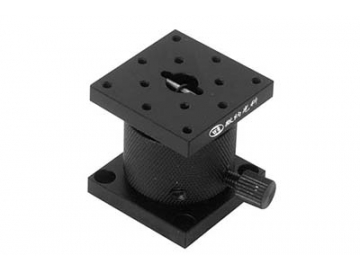

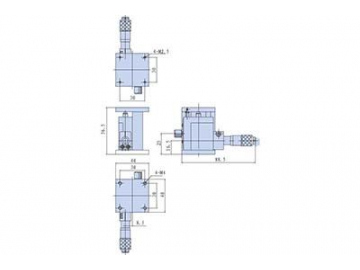

WN02VM5

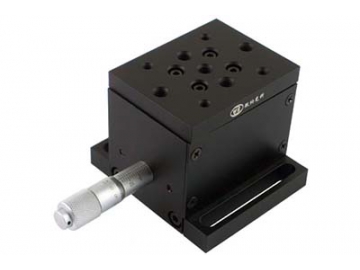

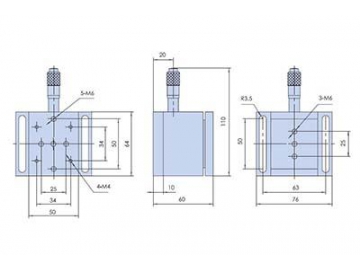

WN01VM5

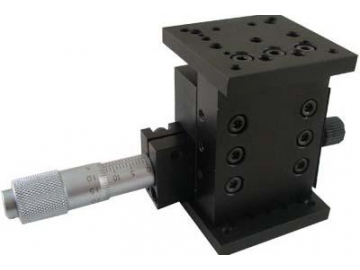

WN05VM13

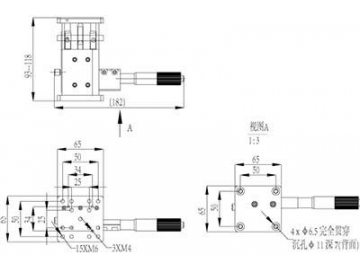

WN06VM25

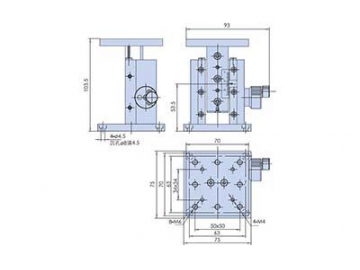

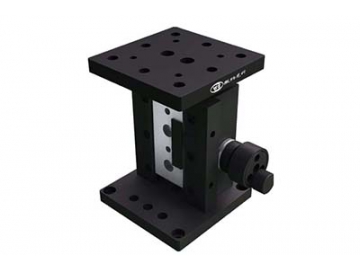

WN07VM25

Modell	WN07VM25	WN06VM25	WN05VM13	WN01VM5	WN02VM5	WN03VM13
Tischgröße	70mm×70mm	65 mm×65mm	40 mm×40mm	50mm×64mm	25mm×25mm	62mm×44mm
Antriebszahnrad	GEAR	Micrometer	Micrometer	Micrometer	Thread screw pair	Micrometer
Bewegung	25mm	25 mm	13 mm	5mm	5mm	13mm
Kleinste Skala	1mm	0.01 mm	0.01 mm	5μ		0.01 mm
Präzision	-	5μ	5μ	-	-	5μ
Minimaleinstellung	80μ(als Referenz)	2μ(als Referenz e)	2μ(als Referenz)	1.5μ(als Referenz e)	5μ(als Referenz)	2μ(als Referenz)
Führungsschiene	Kreuzrollenführung	Kreuzrollenführung	Kreuzrollenführung	Kreuzrollenführung	Gleiten zwischen Achse und Bohrung	Linearlagerführung
Belastungsfähigkeit	10kg	15kg	10kg	10kg	0.2kg	2kg
Geardheit	8μ	3μ	3μ	5μ	30μ	20μ
Parallelität des Tisches	80μ	50μ	50μ	100μ	100μ	100μ
Vertikalität beim Betrieb	30μ	30μ	30μ	20μ	40μ	40μ
Gewicht	0.9kg	0.68kg	0.48kg	0.72kg	0.05kg	0.05kg
Material	Duraluminium	Duraluminium	Duraluminium	Duraluminium	Duraluminium	Duraluminium
Oberfläche	Durch anodische Oxidation geschwärzt	Durch anodische Oxidation geschwärzt	Durch anodische Oxidation geschwärzt	Durch anodische Oxidation geschwärzt	Durch anodische Oxidation geschwärzt	Durch anodische Oxidation geschwärzt
