Knoten Medienkonverter
1. Der Knoten Medienkonverter von HiOSO bietet zwei SC-Anschlüsse, die die serielle Verbindung unterstützen. Es ist eine Art von optischem Transceiver, der die Bedürfnisse von mehreren Glasfaser-Zugangsnetze zur Zeit erfüllen, was die Flexibilität des Netzwerks verbessert. Außerdem ermöglicht er, dass die Reichweite eines Netzwerkes von 100m über Kupferdrähte auf 120km verlängert wird.
2. Dieser Glasfaser-Transceiver unterstützt zwei verschiedene Arten von Netzwerkverbindungsmedien, dh. 10 / 100Base-TX und 100BASE - FX. Es wird durch kleine Größe, niedrige Kosten, Single- / Dual-Faser und flexible Vernetzung geprägt. Das Produkt ist geeignet für Autobahnnetz-System, Minenkommunikationssystem und andere Mehr-Chain-Netzwerke. Es führt die Switch-Technologie und Store- und Forward-Technologie ein.
Eigenschaften des Knoten Medienkonverters
1. Das Ethernet Gerät bietet zwei optische Anschlüsse, um Kette Vernetzung zu vermöglichen.
2. Er ist selbstadaptiv zu 10Mbps und 100Mbps Umwelt, was die Netzwerk-Upgrade bequem macht.
3. Eingebauter effizienter Schaltkern wird durch die Flusskontrolle und die Verringerung der Übertragungspakete realisiert.
4. Unterstützen automatische Aushandlung von Vollduplex- und Halbduplex-Übertragungsmodus.
5. Unterstützen automatische Kreuzung der Twisted-Pair Anschlüsse zur Bequemlichkeit des System-Debuggings und der Installation.
6. Unterstützen die Übertragung der ultralangen Pakete mit der maximalen Länge von 1552byte.
7. Unterstützen Quality of Service (QoS), um die Übertragung der VoIP-Paketen zu gewährleisten.
8. Unterstützen Spanning Tree Protocol (STP), um ein redundantes Netzwerk zu konstruieren.
9. Dank des geringen Stromverbrauchs und der geringen Wärmeabgabe kann der Knoten Medienkonverter stetig für eine lange Zeit betreiben.
10. Es unterstützt mehrere Glasfaseranschluss Optionen wie Dual-Fiber Multi-Mode, Dual-Fiber Single-Mode und Single-Fiber Single-Mode, um die Anforderungen der Benutzer besser zu erfüllen.
Modell des Knoten Medienkonverters
| Modell: | |

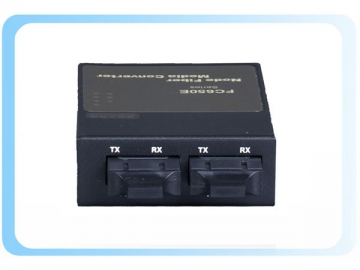

| FC650E ist eine Art vom 10/100 Mbps Fast Ethernet adaptiven Glasfaser-Konverter. Ein 10/100M Fast Ethernet Anschluss Zwei SC Glasfaseranschlüsse unterstützt serielle Verbindung. | |
| Modell: | |
| FC650F ist eine Art vom 10/100Mbps Fast Ethernet adaptiven Glasfaser-Konverter. Drei 10/100M Fast Ethernet Anschlüsse Zwei SC Glasfaseranschlüsse unterstützt serielle Verbindung. |
| Parameter | Spezifikationen |
| Zugriffsmodus | 10/100Mbps |
| Standard | IEEE802.3 10Base-T Ethernet, IEEE802.3u, 100Base-TX/FX Fast Ethernet, IEEE802.3x Flusskontrolle, IEEE802.1q VLAN, IEEE802.1p QoS, IEEE802.1d Spannbaum |
| Wellemlänge | 850nm, 1310nm, 1550nm |
| Übertragungsdistanz | Dual-Fiber Multi-Mode: 2km Dual-Fiber Single-Mode: 25/40/60/80/100/120km Single-Fiber Single-Mode: 25/40/60/80/100km Kategorie-5 Twisted-Pair: 100m |
| Anschluss | 1/3 RJ45 Anschlüssse, kompatibel mit STP/UTP Kategorie-5 Twisted-Pair Two Glasfaseranschluss: Multi-Mode - SC oder ST (Fasergröße: 50, 62.5/125μm) Single mode - SC/FC Glasfaseranschluss (Fasergröße: 9/125μm) Single-Fiber Single-Mode - SC/FC Glasfaseranschluss (Fasergröße: 9/125μm) |
| Konvertierungsmodus | Umwandlung, Speicherung und Weiterleitung des Mediums |
| MAC Adresstabelle | I K |
| Pufferspeicher | 1Mbit |
| Flusskotrolle | Vollduplex Zustand: Flusskontrolle Halbduplex Zustand: Gegendruck-Modus |
| Verzögerung | 9.6us |
| BER | <1/1000000000 |
| MTBF | 100,000 Stunden |
| LED | POWER (power), FX LINK/ACT (Glasfaser-Anschluss / Aktion) FDX (FX Vollduplex-Modus), FX100 (Glasfaser, mit einer Übertragungsrate von 100M) TP1/2/3/4 LINK/ACT (1/2/3/4-Anschluss Twisted-Pair-Verbindungsaktion) TP1/2/3/4100 (1/2/3/4-Anschluss Twisted-Pair, mit einer Übertragungsrate von 100M) |
| Leistung | DC5V/1A (external) |
| Stromverbrauch | 3.5W |
| Betriebstemperatur | -10~55ºC |
| Betriebsfeuchtigkeit | 5%~90% |
| Lagertemperatur | -40~70ºC |
| Luftfeuchtigkeit bei Lagerung | 5%~90% (ohne Kondensation) |
| Dimensionen | 26mm (Höhe) * 70mm (Breite) * 98mm (Tiefe) (externe Stromversorgung) |
| Modell | Rate (Mbps) | Modus | Betriebswellenlänge (nm) | Übertragungsdistanz (Km) | Glasfaserschnittstelle | Leistung |
| | 10/100 | Dual-Fiber Multi-Mode | 1310 | 2 | SC/ST | External DC5V/1A |
| | 10/100 | Dual-Fiber Single-Mode | 1310 | 25/40/60 | SC/FC | External AC220V/DC-48V |
| | 10/100 | Dual-Fiber Single-Mode | 1310 | 2 | SC/FC | External DC5V/1A |
| | 10/100 | Single-Fiber Single-Mode | 1310/1550 | 25/40/60 | SC | External DC5V/1A |
| | 10/100 | Single-Fiber Single-Mode | 1310/1550 | 80/100 | SC | External DC5V/1A |
Lösung
10/100 Mbps Fast Ethernet Fernübertragungsnetz
