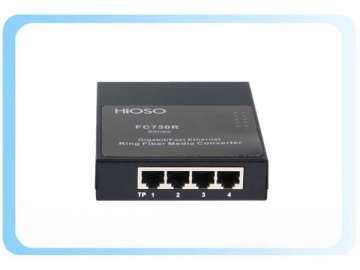

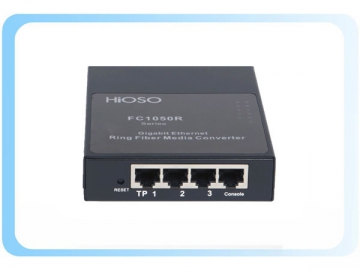

Ring Medienkonverter
1. Der Ring Medienkonverter von HiOSO ist ein Switched Medienkonverter, der entwickelt wurde, um die Bedürfnisse der verschiedenen optischen Zugangsnetzen zu erfüllen. Es ist in 100M- und 1000M-Typ unterteilt, der zwei Glasfaser-Anschlüsse, vier RJ45-Anschlüsse und einen Konsolen-Anschluss enthält.
2. Dieser Ring Medienkonverter kann Punkt-zu-Punkt Netzwerkverbindung und Punkt-zu-Mehrpunkt Chain-Netzwerk bieten. Er ermöglicht es, dass die Reichweite eines Netzwerks von 100m über Kupferdrähte auf 120km in Voll-Duplex Singlemode erweitert wird.
3. Dieser Ring Medienkonverter kann Punkt-zu-Punkt Netzwerkverbindung und Punkt-zu-Mehrpunkt Chain-Netzwerk bieten. Er ermöglicht es, dass die Reichweite eines Netzwerks von 100m über Kupferdrähte auf 120km in Voll-Duplex Singlemode erweitert wird.
Modell des Ring Medienkonverters
| Modell: | |
| 2 100BASE-FX Galsfaseranschlüsse, 3 10/100BASE-TX RJ45 Anschlüsse | |
| Modell: | |
| 2 100BASE-FX Galsfaseranschlüsse, 3 10/100BASE-TX RJ45 Anschlüsse | |
| Modell: | |
| 2 1000BASE-FX Galsfaseranschlüsse, 3 10/100/1000BASE-TX RJ45 Anschlüsse |
Eigenschaften des Ring Medienkonverters
1. Der Kupferkonverter bietet zwei Glasfaser-Anschlüsse, um Chain-Netzwerke zu unterstützen.
2. Eingebauter effizienter Schaltkern wird durch die Flusskontrolle und die Verringerung der Übertragungspakete realisiert.
3. Support electrical port backup and multi-user access. Unterstützen den elektrischen Anschluss Backup und Multi-User-Zugriff.
4. Unterstützen automatische Aushandlung von Vollduplex- und Halbduplex-Übertragungsmodus.
5. Unterstützen automatische Kreuzung der Twisted-Pair Anschlüsse zur Bequemlichkeit des System-Debuggings und der Installation.
6. Unterstützen Quality of Service (QoS), um die Übertragung der VoIP-Paketen zu gewährleisten.7. Unterstützen Spanning Tree Protocol (STP), um ein redundantes Netzwerk zu konstruieren.
8. Unterstützt 128 Knoten auf einem Ring Netzwerk.
9. Unterstützen den redundanten Ring Netzwerkschutz mit Wandlungszeit von weniger als 50 ms (STP, RSTP).
10. Unterstützen Web Management.
11. Die Arbeitstemperatur variiert zwischen -10 Grad Celsius und 70 Grad Celsius.
12. Mit dem geringen Stromverbrauch und der geringen Wärmeabgabe kann der Ring Medienkonverter stabil für eine lange Zeit arbeiten.
13. Unterstützen optionale Glasfaser-Anschlüsse, einschließlich Dual-Fiber Multi-Mode, Dual-Fiber Single-Mode und Single-Fiber Single-Mode. Daher können die erweiterten Anforderungen der Benutzer erfüllt werden.
| Parameter | Spezifikationen |
| Standard | IEEE802.3 10Base-T Ethernet, IEEE802.3u 100Base-TX/FX Fast Ethernet, IEEE802.1d Spannbaum |
| Wellenlänge | 850nm, 1310nm, 1550nm |
| Übertragungsdistanz | Dual-Fiber Multi-Mode: 100M: 2km, 1000M: 220m (optische Fasergröße 62.5/125μm) Dual-Fiber Single-Mode: 10/20/40/60/80/100/120km Single-Fiber Single-Mode: 10/20/40/60/80km Kategorie-5 Twisted-Pair : 100m |
| Anschluss | 3 RJ45 Anschluss: kompaatibel mit STP/UTP Kategorie-5 Twisted-Pair 2 Glasfaseranschluss: Multi-mode – SC (Fasergröße: 50,62.5/125μm) Single Mode – SC/FC Glasfaseranschluss (Fasergröße: 9/125μm) Single-Fiber Single-Mode – SC/FC Glasfaseranschluss (Fasergröße: 9/125μm) |
| MAC Tabelle | 1K |
| Pufferspeicher | 512Kbit |
| Verzögerung | <10us |
| BER | <1/1000000000 |
| MTBF | 100,000 Stunden |
| LED | POWER(PWR), FX LINK1/2 (Glasfaserverbindung/ Aktion), TP LINK100 (1000) 1/2/3 (Twisted-Pair-Verbindung/ Aktion 1000M) , TP LINK/ACT1/2/3 (Twisted-Pair-Paketweiterleitung Verbindung / Aktion) |
| Leistung | DC 12V |
| Stromverbrauch | 5W |
| Betriebstemperatur | -10~70℃ |
| Betriebsfeuchtigkeit | 5%~90% |
| Lagertemperatur | -40~80℃ |
| Luftfeuchtigkeit bei Lagerung | 5%~90% (ohne Kondensation) |
| Dimensionen | 26mm (H) * 96mm (W) * 120mm (D) / (Höhe * Breite * Tiefe) (externe Stromversorgung) |
| Typ | Rate (Mbps) | Modus | Betriebswellenlänge (nm) | Übertragungsdistanz (km) | Glasfaseranschluss | Leistung |
| | 10/100 | Dual-Fiber Multi-Mode | 1310 | 2 | SC | External DC5V |
| | 10/100 | Dual-Fiber Single-Mode | 1310 | 25/40/60 | SC | External DC5V |
| | 10/100 | Dual-Fiber Single-Mode | 1550 | 80/100/120 | SC | External DC5V |
| | 10/100 | Single-Fiber Single-Mode | 1310/1550 | 25/40/60 | SC | External DC5V |
| | 10/100 | Single-Fiber Single-Mode | 1310/1550 | 80/100 | SC | External DC5V |
| | 10/100/1000 | Dual-Fiber Multi-Mode | 850 | 2 | SC | External DC5V |
| | 10/100/1000 | Dual-Fiber Single-Mode | 1310 | 10/20/40 | SC | External DC5V |
| | 10/100/1000 | Dual-Fiber Single-Mode | 1550 | 60/80/100 | SC | External DC5V |
| | 10/100/1000 | Single-Fiber Single-Mode | 1310/1550 | 10/20/40 | SC | External DC5V |
| | 10/100/1000 | Single-Fiber Single-Mode | 1490/1550 | 60/80/100 | SC | External DC5V |
