MHE Serie
Katalog der Schlammpumpenmodelle

Eigenschaften

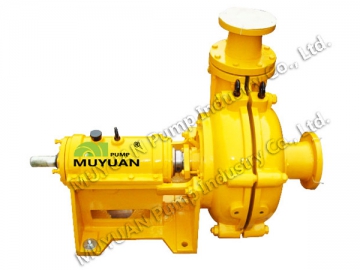

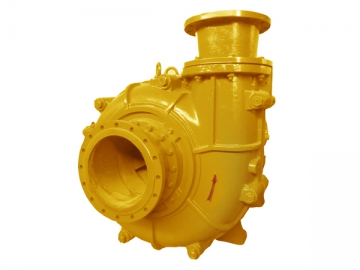

1. Die MHE Serie Hochleistungs-Schlammpumpe ist mit einem Laufrad entwickelt und ermöglicht den Schlämme, nur von einer Saugseite in die Pumpkammer einzutreten. Sie ist eine horizontale Auslegerpumpe.
2. In der Doppelgehäusekonstruktion untergebracht, bestehen die Teile am nassen Ende aus abriebfestem Hochchrom.
3. Arten von Wellendichtungen: Verpackungs-Stopfbuchse, Expeller-Dichtung und Gleitringdichtung
4. Mehrere MHE Serie korrosionsbeständige Schlammpumpen können in Reihe installiert werden.

Vorteile

1. Das physikalische Layout dieser abriebfesten Schlammpumpe vereinfacht die Wartung und versichert eine lange Lebensdauer. Das optimierte Design passt auch der Pumpe für die Schwerlast-Aufgaben.
2. Das aus duktilem Gusseisen bestehende axialgeteilte Pumpengehäuse wird verwendet, um dem Druck zu widerstehen. Die internen Pumpenfutter sind aus hochabrasiven Materialien für den einfachen Ersatz und die Reparatur gemacht.
3. Drei Arten von Wellendichtungen sind verfügbar: Verpackungs-Stopfbuchse, zentrifugale Dichtung und Gleitringdichtung, die den einfachen Ersatz erlaubt, der von der Art des gepumpt zu werdenen Schlamms abhängt.

Hydraulische Modellierung
Beim Design dieser Hochleistungs-Schlammpumpe nehmen wir die Theorie des Fest-Flüssig-Zweiphasen-Strömungsgeschwindigkeits-Verhältnises, die maximale Energieaustausch zwischen den festen und flüssigen Phasen ermöglicht. Fortschrittliches hydraulisches Design wird in der optimierten Struktur reflektiert, die der Pumpe erlaubt, auf hohe Pumpeffizienz zu liefern, die Pumpenkavitation zu verhindern und den Betrieb sicherzustellen. Das Laufrad mit großem Durchmesser, verbunden mit engem Strömungskanal, lässt die Pumpe die geforderten Hochkopf-und Wirkungsgrade zu erreichen.

Wellendichtungen Verpackungssiegel
Als eine der am häufigsten verwendeten Dichtungen für rotierende Wellen kann die Stopfbuchse mit niedriger Spüllungs- oder Vollspüllungs-Anordnung kommen, die das Spülwasser verwendet, um den Flucht der Medien aus dem Pumpengehäuse zu verhindern. Diese Art der Dichtung ist geeignet für den Einsatz unter allen Bedingungen. In Situationen,wo die korrosiven Feststoffe oder hohe Temperaturen begegnet werden können, wird das Teflon oder die Aramid-Faser als Verpackungsmaterial für die Dichtung verwendet. Um die Abriebfestigkeit der Welle weiter zu erhöhen, wird eine keramikbeschichtete Wellenhülse verwendet.

Zentrifugaldichtung---Expeller
Die Kombination vom Laufrad und Expeller schafft den notwendigen Druck, um gegen das Leck abzudichten. Zusammen mit der Stopfbuchse oder Lippendichtung, die als die Abschaltungs-Dichtung verwendet wird, kann diese Art von Dichtung die Dichtheitsanforderungen für die Anwendungen behandeln, bei denen die Vollspülungs-Stopfbuchse wegen des Mangels an Wasser auf der Seite unpraktisch ist, oder das Dichtungswasser erlaubt ist, in die Pumpkammer einzutreten, damit der Schlamm verdünnt wird.

Mechanische Dichtung
Fortschritte in der Dichtungstechnik erlaubt uns, eine Gleitringdichtung zu erstellen, die das Null-Leck versichert. Die Gleitringdichtung der Patronenart erleichtert die Installation und Ersatz. Andere Arten von Gleitringdichtung gehören den Optionen, damit die zentrifugale Schlammpumpe für verschiedene Pumpanwendungen geeignet ist.Wir benutzen auch spezielle Keramik und Legierungen mit hoher Festigkeit und Härte an Teilen, die der Reibung ausgesetzt sind. Das einzigartige Design und die nahtlose Passform zwischen der Gleitringdichtung und Dichtungskammer bietet eine ausgezeichnete Beständigkeit gegen Abrieb und Schlag, was seine Wirksamkeit unter härtesten Bedingungen gewährleistet.

Horizontale axialgeteilte Lageranordnung
Mit Öl geschmiert, ist die axial geteilte Lageranordnung durch eine Welle mit großem Durchmesser und einen kurzen Ausleger charakterisiert. Sie bietet hohe Steifigkeit und ist unwahrscheinlich, zu verformen oder zu vibrieren, auch wenn stark abrasive Feststoffe auftreten. Das Lager wird direkt in der Lagerstütze montiert, die in 2 Hälften entlang seiner Mittellinie geteilt werden kann. Diese Befestigungsmethode ermöglicht eine einfache Demontage, Prüfung und Anpassung des Lagers. Das Wasser-Kühlsystem kühlt das heiße Lager, damit dessen Lebensdauer erheblich verbessert wird.

Ölgeschmierte Lageranordnung der Patronenart
Das geräumige Patronendesign erlaubt den Einbau einer Drehwelle mit großem Durchmesser. Erbaut speziell um die Schwerlast-Aufgaben zu behandeln, wird das metrische Lager mit dünnem Öl geschmiert. Benutzer können mehrere Lager in Serie installieren. Kompakte Bauform und hohe Zuverlässigkeit sind zwei wichtige Vorteile dieses Lagers für seine Endkunden.

Installationsarten
DC Art:
Die Ausgangswelle des Motors wird direkt mit der Eingangswelle einer Pumpe durch einen Pumpkoppler verbunden. Diese Verbindungsart eignet sich für die Anwendungen, wo die Geschwindigkeit der Schlammpumpe gleich wie die des Motors ist.
CV Art: Die Pumpe wird von einem Riemen angetrieben, der mit der Kurbelwelle des Motors verbunden ist. Diese Art der Verbindung ermöglicht die Sparung des Raums, die einfache Installation und die schnelle Einstellung der Pumpendrehzahl. Der Motor ist an dem Motortragrahmen fixiert, der auf dem Lagerträger oberhalb der Schlammpumpe befestigt ist.
ZV Art: Eine andere Art von Riemenantrieb, der die einfache Einstellung der Pumpgeschwindigkeit erlaubt. Der Motor ist direkt auf dem Lagerträger befestigt. Diese Art der Installation ist geeignet für die Motoren mit größeren Leistung als ist möglich mit der CV-Art der Installation. Durch den Einbau des Motors auf den Lagerträger hilft dieses Verfahren, den Bauraum zu sparen.
CR Art: Diese Art von Bandlaufwerk erleichtert die Regulierung der Pumpgeschwindigkeit. Die Installation erlaubt sowohl dem Motor als auch der Schlammpumpe auf dem Boden fixiert zu werden. Der Motor wird an der Seite der Pumpe installiert. Diese Installationsmethode eignet sich für die Motoren mit großer Leistung.

Anwendungen

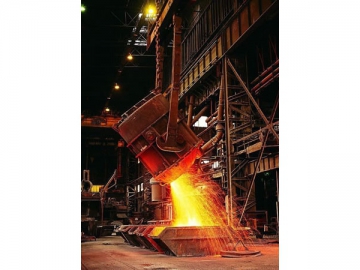

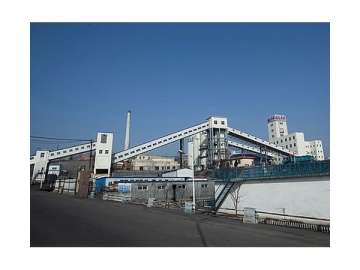

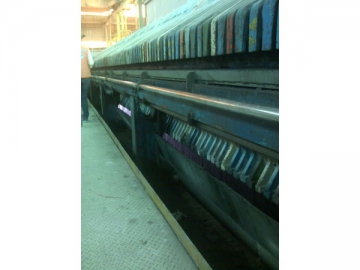

Fütterung der Schlämme zu Hydrozyklone und Druckfilter in Bergbau-Anwendungen, Mineralien Recycling, Minenentwässerungs,Kohlenwaschung und Metallurgie.

Technische Parameter

1. Größe: 40 - 300mm
2. Durchflussrate: 4-2333m3/h
3. Gesamtgefälle: 9-133m

Komponenten

Teile Material Material-Code Schilderung Härte Leistung Anwendungen
Teile am nassen Ende, Expeller, Expeller-Ring, Stopfbuchse Metall M05 27% Hochchrom-Gusseisen HRC≥58 Erosionsbeständigkeit ist geringfügig niedriger als M07 und hat Korrosionsbeständigkeit. Verwendet für Anwendungen mit hohem Verschleiß mit einer Aufschlämmung pH-Wert zwischen 5 und 12.
M07 15% Hochchrom-Gusseisen HRC≥59 Ausgezeichnete Erosionsbeständigkeit und höhere Verschleißfestigkeit als M05 Bergbau-Pumpen ideal für hohe Schlag-und Hochdruckanwendungen wie etwa Pumpen-Schlämme mit scharfen, harten und groben Feststoffen bei hoher Durchflussrate.
M12 30% Hochchrom-Gusseisen HRC≥65 Mit der Abriebfestigkeit besser als M05 und M07. Geeignet für hoch abrasive Pumpanwendungen.
M33 35% Ultrahochchrom-Gusseisen HRC=35 Dieses Material hat Erosions- und Korrosionsbeständigkeit bei niedrigen pH-Anwendungen. Seine Abriebfestigkeit ist höher als die von M49. Das Material kann verwendet werden, um die sauerstoffhaltigen Aufschlämmungen mit pH-Wert von nicht weniger als 1, wie etwa Phosphor-Gips, Salpetersäure, Vitriol, Phosphat usw. zu transportieren.
M49 29% Hochchrom-Gusseisen HRC=43 Mit einem gewissen Grad der Beständigkeit gegen Spülung und der guten Korrosionsbeständigkeit bei niedrigen pH-Bedingungen. Ihre Abriebfestigkeit ist höher als M05. Besonders geeignet für den Einsatz in Rauchgasentschwefelungsanlagen sowie milde Säure-Anwendungen mit pH-Wert nicht weniger als 4.
Rahmenplatte, Abdeckplatte,
Lagergehäuse,
Schlammpumpenbasis
Metall   Duktiles Gusseisen
Welle Metall 1045

Wellenhülse, Wellenabstandshalter,
Laternenring, Halsring, Laternen-Drossel
Metall   Edelstahl
