2Permanenterregter DC-Getriebemotor, Planetengetriebemotor 28JXE10K/28ZY47

Kostenvoranschlag erhalten

Über uns: http://zd-drivers.de/3-1-2-brush-planetary-gear-motor.html

Allgemeine Daten
Auswählbare Materialien für Innenverzahnung: Metall (Modell 28JXF10K) und Metallpulver (Modell 28JXF10k)
Φ28mm
Zulässiges Drehmoment für 28JXE10K/28ZY47 Permanentmagnet DC-Getriebemotor reicht von 0.1N.m bis 1.0N.m.

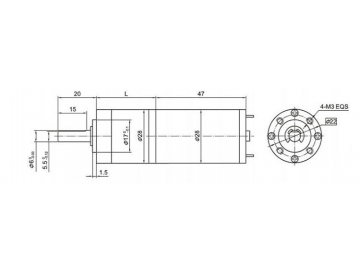

Anschlussmaß

Parameter von Motor

Typ	Nennspannung VDC	Leerlaufdrehzahl r/min	Leerlaufstrom mA	Nenndrehzahl r/min	Nennmoment mN.m	Ausgangsleistung W	Nennstrom mA	Stillstandsmoment mN.m	Stillstandsstrom A
28ZY47-2445	24	4500	80	3800	7	2.8	230	28	0.7
28ZY47-2460	24	6000	100	5100	15	8.0	460	75	1.8

Parameter von Getriebemotor mit Vorgelege
Technische Daten von Getriebemotor mit DC-Motor 28ZY47-2445

Untersetzungsverhältnis	3.7	5.2	14	19	27	51	71	100	139
Anzahl von Rädergetriebe	1	1	2	2	2	3	3	3	3
Länge des Getriebes (L) mm	23.5	23.5	32.0	32.0	32.0	40.3	40.3	40.3	40.3
Leerlaufdrehzahl r/min	1348	965	357	263	185	98	70	50	36
Nenndrehzahl r/min	1024	734	271	200	141	75	54	38	27
Nennmoment N.m	0.02	0.03	0.08	0.11	0.15	0.26	0.36	0.51	0.71
Maximale zulässige Belastung in sehr kurzer Zeit N.m	0.3	0.3	1.2	1.2	1.2	2.5	2.5	2.5	2.5

Technische Daten von Getriebemotor mit DC-Motor 28ZY47-2460

Untersetzungsverhältnis	3.7	5.2	14	19	27	51	71	100	139
Anzahl von Rädergetriebe	1	1	2	2	2	3	3	3	3
Länge des Getriebes (L) mm	23.5	23.5	32.0	32.0	32.0	40.3	40.3	40.3	40.3
Leerlaufdrehzahl r/min	1806	1293	479	353	248	131	94	67	48
Nenndrehzahl r/min	1375	985	364	268	189	100	72	51	37
Nennmoment N.m	0.05	0.07	0.17	0.23	0.33	0.56	0.78	1.1	1.5
Maximale zulässige Belastung in sehr kurzer Zeit N.m	0.3	0.3	1.2	1.2	1.2	2.5	2.5	2.5	2.5

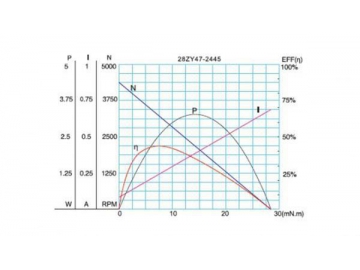

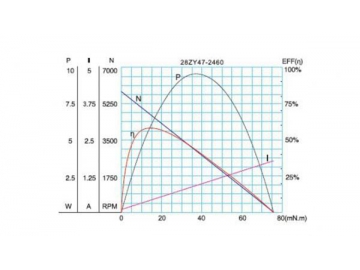

Kennlinie von Motor

Dongzheng Motor ist ein erfahrener Hersteller von Elektromotoren, der sich auf die Herstellung von Getriebemotoren und Getriebe spezialisiert. Seit der Gründung bieten wir unsere Kunden vor allem hochwertige AC-Getriebemotor, bürstenlosen DC-Getriebemotor, Planetengetriebemotor und Schneckengetriebemotor. Wegen der vollausgestatteten Produktionslinie für Getriebemotor, der reichlichen Materialien für Motoren und der gut ausgebildeten Mitarbeiter können wir eine Reihe von Standard-Motoren produzieren. Außerdem sind maßgeschneiderte Motoren auch verfügbar nach Wunsch.
