Permanenterregter DC-Getriebemotor, Planetengetriebemotor 45JX100K/45ZYN68

Kostenvoranschlag erhalten

Über uns: http://zd-drivers.de/3-1-2-brush-planetary-gear-motor.html

Allgemeine Daten
Auswählbare Materialien für Innenverzahnung: Metall
Φ45mm
Zulässiges Drehmoment für 45JX100K/45ZYN68 Permanentmagnet DC-Getriebemotor reicht von 1N.m bis 10N.m.

Anschlussmaß

Parameter von Motor

Typ	Nennspannung VDC	Leerlaufdrehzahl r/min	Leerlaufstrom A	Nenndrehzahl r/min	Nennmoment mN.m	Ausgangsleistung W	Nennstrom A	Stillstandsmoment mN.m	Stillstandsstrom A
45ZYN68-2420	24	2000	0.18	1600	42	7	0.5	220	2.0
45ZYN68-2430	24	3000	0.25	2400	65	16	1.2	300	4.4
45ZYN68-2440	24	4000	0.30	3200	90	30	2.0	375	6.8

Parameter von Getriebemotor mit Vorgelege
Technische Daten von Getriebemotor mit DC-Motor 45ZYN68-2420

Untersetzungsverhältnis	3.71	5.18	14	19	27	51	71	100	139	189	264	369
Anzahl von Rädergetriebe	1	1	2	2	2	3	3	3	3	4	4	4
Länge des Getriebes (L) mm	35.3	35.3	45.6	45.6	45.6	58.4	58.4	58.4	58.4	68.7	68.7	68.7
Leerlaufdrehzahl r/min	539	386	143	105	74	39	28	20	14	11	7.6	5.4
Nenndrehzahl r/min	431	309	114	84	59	31	22	16	9.5	8.5	6	4.3
Nennmoment N.m	0.14	0.2	0.34	0.65	0.92	1.6	2.2	3.1	4.2	5.2	7.3	10
Maximale zulässige Belastung in sehr kurzer Zeit N.m	3	3	12	12	12	25	25	25	25	30	30	30

Technische Daten von Getriebemotor mit DC-Motor 45ZYN68-2430

Untersetzungsverhältnis	3.71	5.18	14	19	27	51	71	100	139	189	264
Anzahl von Rädergetriebe	1	1	2	2	2	3	3	3	3	4	4
Länge des Getriebes (L) mm	35.3	35.3	45.6	45.6	45.6	58.4	58.4	58.4	58.4	8.7	68.7
Leerlaufdrehzahl r/min	809	579	214	158	111	59	42	30	22	16	11
Nenndrehzahl r/min	647	463	171	126	89	47	34	24	17	13	9.5
Nennmoment N.m	0.22	0.3	0.74	1	1.4	2.4	3.4	4.7	6.6	8.1	10
Maximale zulässige Belastung in sehr kurzer Zeit N.m	3	3	12	12	12	25	25	25	25	30	30

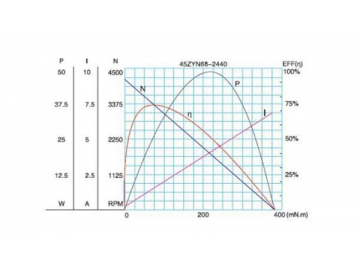

Kennlinie von Motor
