Permanenterregter DC-Getriebemotor, Planetengetriebemotor 22JX5K/22ZY38B

Kostenvoranschlag erhalten

Über uns: http://zd-drivers.de/2-2-4-brushless-dc-gear-motor.html

Allgemeine Daten
Auswählbare Materialien für Innenverzahnung: Metall
Φ22mm
Zulässiges Drehmoment für 22JX5K/22ZY38B Permanentmagnet DC-Getriebemotor reicht von 0.05 N.m bis 0.5N.m.

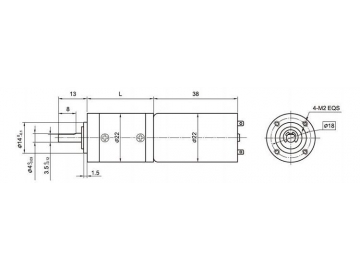

Anschlussmaß

Parameter von Motor

Typ	Nennspannung VDC	Leerlaufdrehzahl r/min	Leerlaufstrom mA	Nenndrehzahl r/min	Nennmoment mN.m	Ausgangsleistung W	Nennstrom mA	Stillstandsmoment mN.m	Stillstandsstrom A
22ZY38B-1245	12	4500	85	3340	3	1	180	13.2	0.48
22ZY38B-1260	12	6000	100	5000	3	1.56	250	15	0.87

Parameter von Getriebemotor mit Vorgelege
Technische Daten von Getriebemotor mit DC-Motor 22ZY38B-1245

Untersetzungsverhältnis	3.7	5.2	14	19	27	51	71	100	139	189	264	369	516
Anzahl von Rädergetriebe	1	1	2	2	2	3	3	3	3	4	4	4	4
Länge des Getriebes (L) mm	24.4	24.4	26.8	26.8	26.8	31.7	31.7	31.7	31.7	36.6	36.6	36.6	36.6
Leerlaufdrehzahl r/min	1213	869	321	237	167	88	63	45	32	24	17	12	8.7
Nenndrehzahl r/min	900	645	239	176	124	5	47	33	24	18	13	9.1	6.5
Nennmoment N.m	0.01	0.014	0.034	0.046	0.066	0.11	0.16	0.22	0.3	0.37	0.5	0.5	0.5
Maximale zulässige Belastung in sehr kurzer Zeit N.m	0.15	0.15	0.6	0.6	0.6	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5

Technische Daten von Getriebemotor mit DC-Motor 22ZY38B-1260

Untersetzungsverhältnis	3.7	5.2	14	19	27	51	71	100	139	189	264	369	516
Anzahl von Rädergetriebe	1	1	2	2	2	3	3	3	3	4	4	4	4
Länge des Getriebes (L) mm	24.4	24.4	26.8	26.8	26.8	31.7	31.7	31.7	31.7	36.6	36.6	36.6	36.6
Leerlaufdrehzahl r/min	1617	1158	429	316	222	118	85	60	43	32	23	16	12
Nenndrehzahl r/min	1348	965	357	263	185	98	70	50	36	26	19	14	9.7
Nennmoment N.m	0.01	0.014	0.034	0.046	0.066	0.11	0.16	0.22	0.3	0.37	0.5	0.5	0.5
Maximale zulässige Belastung in sehr kurzer Zeit N.m	0.15	0.15	0.6	0.6	0.6	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5

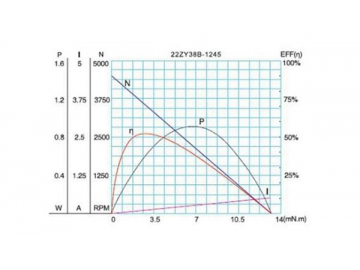

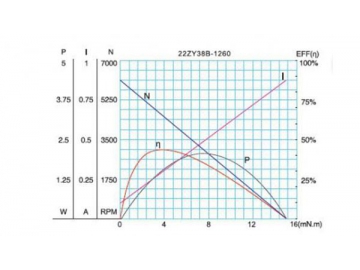

Kennlinie von Motor

Dongzheng Motor ist ein erfahrener Hersteller von Elektromotoren, der sich auf die Herstellung von Getriebemotoren und Getriebe spezialisiert. Seit der Gründung bieten wir unsere Kunden vor allem hochwertige AC-Getriebemotor, bürstenlosen DC-Getriebemotor, Planetengetriebemotor und Schneckengetriebemotor. Wegen der vollausgestatteten Produktionslinie für Getriebemotor, der reichlichen Materialien für Motoren und der gut ausgebildeten Mitarbeiter können wir eine Reihe von Standard-Motoren produzieren. Außerdem sind maßgeschneiderte Motoren auch verfügbar nach Wunsch.
