Permanenterregter DC-Getriebemotor, Planetengetriebemotor 22JXE3K/22ZY38B

Kostenvoranschlag erhalten

Über uns: http://zd-drivers.de/2-2-4-brushless-dc-gear-motor.html

Allgemeine Daten
Auswählbare Materialien für Innenverzahnung: Metall und Metallpulver
Φ22mm
Zulässiges Drehmoment für 22JXE3K/22ZY38B Permanentmagnet DC-Getriebemotor reicht von 0.03 N.m bis 0.3N.m.

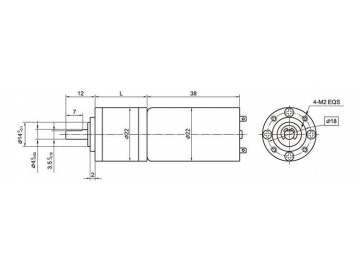

Anschlussmaß

Parameter von Motor

Typ	Nennspannung VDC	Leerlaufdrehzahl r/min	Leerlaufstrom mA	Nenndrehzahl r/min	Nennmoment mN.m	Ausgangsleistung W	Nennstrom mA	Stillstandsmoment mN.m	Stillstandsstrom A
22ZY38B-1230	12	3000	70	2200	3	0.7	135	9.3	0.26
22ZY38B-1260	12	6000	100	5000	3	1.56	250	15	0.87

Technische Daten von Getriebemotor mit
DC-Motor 22ZY38B-1230

Untersetzungsverhältnis	4	4.75	16	19	22	64	76	90	107	256	304
Anzahl von Rädergetriebe	1	1	2	2	2	3	3	3	3	4	4
Länge des Getriebes (L) mm	14.4	14	17.8	17.8	17.8	21.5	21.5	21.5	21.5	25.2	25.2
Leerlaufdrehzahl r/min	750	632	188	158	136	47	39	33	28	12	10
Nenndrehzahl r/min	550	463	138	116	100	34	29	24	21	8.6	7.2
Nennmoment N.m	0.011	0.013	0.039	0.046	0.053	0.14	0.17	0.2	0.23	0.3	0.3
Maximale zulässige Belastung in sehr kurzer Zeit N.m	0.09	0.09	0.45	0.45	0.45	0.75	0.75	0.75	0.75	0.9	0.9

DC-Motor 22ZY38B-1260

Untersetzungsverhältnis	4	4.75	16	19	22	64	76	90	107	256	304
Anzahl von Rädergetriebe	1	1	2	2	2	3	3	3	3	4	4
Länge des Getriebes (L) mm	14.4	14	17.8	17.8	17.8	21.5	21.5	21.5	21.5	25.2	25.2
Leerlaufdrehzahl r/min	1500	1263	375	316	273	94	79	67	56	23	20
Nenndrehzahl r/min	1250	10.5	313	263	227	78	66	56	47	20	16
Nennmoment N.m	0.011	0.013	0.039	0.046	0.053	0.14	0.17	0.2	0.23	0.3	0.3
Maximale zulässige Belastung in sehr kurzer Zeit N.m	0.09	0.09	0.45	0.45	0.45	0.75	0.75	0.75	0.75	0.9	0.9

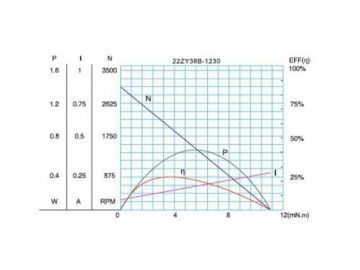

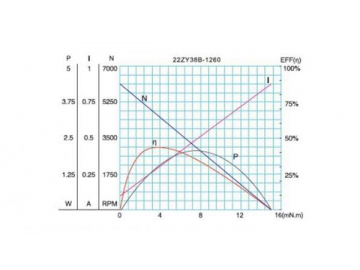

Kennlinie von Motor

Dongzheng Motor ist ein erfahrener Hersteller von Elektromotoren, der sich auf die Herstellung von Getriebemotoren und Getriebe spezialisiert. Seit der Gründung bieten wir unsere Kunden vor allem hochwertige AC-Getriebemotor, bürstenlosen DC-Getriebemotor, Planetengetriebemotor und Schneckengetriebemotor. Wegen der vollausgestatteten Produktionslinie für Getriebemotor, der reichlichen Materialien für Motoren und der gut ausgebildeten Mitarbeiter können wir eine Reihe von Standard-Motoren produzieren. Außerdem sind maßgeschneiderte Motoren auch verfügbar nach Wunsch.
