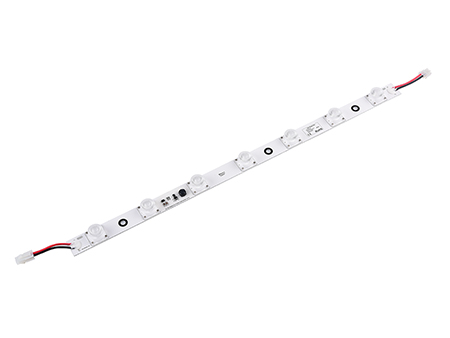

Innenraum-Lampen, LED Streifen/ LED Leiste, seitlich abstrahlend

Besonderheiten:

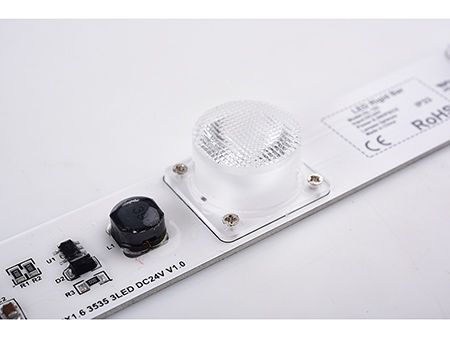

  • Nutzt eine leistungsstarke CREE/3535 LED Lichtquelle für Leuchtkraft mit bis zu 100LM/W.
  • Durch einzigartiges Design, leuchten diese LEDs besonders gleichmäßig und bieten eine effiziente Ausleuchtung unterschiedlicher Leuchtkästen und Werbetafeln.
  • Gleichmäßige Stromzufuhr und Aluminiumprofil für perfekte Wärmeableitung, Energieeffizienz und Umweltschutz.
  • Eignet sich für Leuchtkästen mit einer Tiefe von 10-25cm.
Technische Angaben:
Modell LED Chip Lichtfarbe von LEDs Farbtemperatur
(K)
Nennspannung
( V )
Leistung
( W )
Lichtstrom Abstrahlwinkel Dimension
( LM ) ( °) (Länge*Breite
*Höhe)
DGW450E CREE/3535 Reinweiß 6000-6500 24 7 540 20*40 240*27.5*15
DGW451E CREE/3535 Reinweiß 6000-6500 24 11 900 20*40 400*27.5*15
DGW452E CREE/3535 Reinweiß 6000-6500 24 14 1260 20*40 560*27.5*15
Größe (Einheit:mm [in]):
Lichtverteilung:
Anschlussdiagramm:
Montageanleitung:
  • Das Netzkabel ist 2x1.5mm2 oder länger. LED Leisten sind mit den Maßen 0.75mm2 / 18 # erhältlich, um eine Überspannung zu vermeiden. So können Überhitzung und Kabelbrände vermieden werden. Die Länge der Verkabelung zwischen Netzanschluss und Leuchte sollte nicht über 3m betragen. Bei über 3m wird ein Leitungsverlust riskiert, sodass die Leuchte an Leistung verliert.
  • Bite schauen Sie sich die Anschlussempfehlung in der Gebrauchsanweisung an.
  • Die Schrauben der Fixierleiste sollten möglichst gerade festgeschraubt werden.
  • Nackte Verbindungs- und Anschlusskabel sollten um 10mm gekürzt und in ein Isolierstück eingeschraubt werden.
  • Nachdem alle Anschlüsse vorgenommen wurden, sollten Sie Silikon (oder einen passenden Kleber/ein passendes Dichtungsmittel) einspritzen/auftragen, um die Kupferdrähte der Verkabelung zu schützen.
  • Fassen Sie niemals ein Kabel bei laufendem Strom an!
  • Wir empfehlen ein Stromquelle mit An-/Ausschalter und notwendigen Schutzvorrichtungen (Kurzschlussschutz, Überspannungs- und Überstromschutz).
Installationsdiagramm:
Montagetipps:
  • Während der Produktversuche war die Fläche, auf der die LED angebracht wurde, eine 3mm tiefe Acryltafel mit 54.4% Lichtdurchlässigkeit.
  • Für die Versuche wurden Metallleuchtkästen verwendet.
  • Bringen Sie die LED gleichmäßig im Leuchtkasten an, um eine effiziente Ausleuchtung zu garantieren.
Anwendungsbeispiele:
