LED Leiste / LED Hintergrundbeleuchtung, LF-T047-X06 / LF-T095-X12

Kostenvoranschlag erhalten

Über uns: http://factory-ledlighting.de/2-1-2-1-lf-t047-x06-t095-x12.html

Besonderheiten:

TV-Hintergrundbeleuchtung für gleichmäßige Lichtverteilung ohne Schatten oder Lichtflecken.
Die TV-Hintergrundbeleuchtung nutzt eine SMD2835 LED als Lichtquelle und ist in verschiedenen Farben erhältlich.
Einfacher Anschluss und Montage.
Nutzt eine hochwertige Linse für Weitwinkelbeleuchtung und hohe Lichtübertragung.
Kann 25-30CM tiefe Leuchtkästen effizient ausleuchten und spart daher Energie- und Montagekosten.
8CM Sets können unterschiedlich lang zurecht geschnitten werden.
Die Schutzschicht aus Silikon direkt auf der LED-Leiste sorgt für bessere Wärmableitung und macht die LED wasserdicht. Das Silikon verfärbt für lange Zeit nicht.

Technische Angaben:

Modell		Farbtemperatur(K)	Lichtfarbe von LEDs	Max. Anzahl verbundener Geräte (Daisy-Chain)	Lichtstrom	Abstrahlwinkel（°）	Nennspannung	Dimension	Leistung	wasserdicht
				（Quantität）	(lm/pc)		(V DC)	（LängeBreiteHöhe）	(W/Stück)
T047-X06	SMD2835	7000-800K/9000-12000K	Reinweiß	6Stk	660	170	12	475177	6	Nein
			Kaltweiß
T095-X12	SMD2835	7000-800K/9000-12000K	Reinweiß	12Stk	1320	170	12	950177	12	Nein
			Kaltweiß

Hinweis:
①Umgebungstemperatur bei Produktversuchen: 25±2℃;
②DIe o.g. Angaben sind Richtwerte, die bei jedem Endprodukt abweichen können.

Größe (Einheit：mm [in]):

Lichtverteilung:

Anschlussdiagramm:

Montageanleitung:

Das Netzkabel ist 2x1.5mm² oder länger. LED Leisten sind mit den Maßen 0.75mm2 / 18 # erhältlich, um eine Überspannung zu vermeiden. So können Überhitzung und Kabelbrände vermieden werden. Die Länge der Verkabelung zwischen Netzanschluss und Leuchte sollte nicht über 3m betragen. Bei über 3m wird ein Leitungsverlust riskiert, sodass die Leuchte an Leistung verliert.
Bite schauen Sie sich die Anschlussempfehlung in der Gebrauchsanweisung an.
Die Schrauben der Fixierleiste sollten möglichst gerade festgeschraubt werden.
Nackte Verbindungs- und Anschlusskabel sollten um 10mm gekürzt und in ein Isolierstück eingeschraubt werden.
Nachdem alle Anschlüsse vorgenommen wurden, sollten Sie Silikon (oder einen passenden Kleber/ein passendes Dichtungsmittel) einspritzen/auftragen, um die Kupferdrähte der Verkabelung zu schützen.
Fassen Sie niemals ein Kabel bei laufendem Strom an!
Wir empfehlen ein Stromquelle mit An-/Ausschalter und notwendigen Schutzvorrichtungen (Kurzschlussschutz, Überspannungs- und Überstromschutz).

Installationsdiagramm:

Montagetipps:

Während der Produktversuche war die Fläche, auf der die LED angebracht wurde, eine 3mm tiefe Acryltafel mit 54.4% Lichtdurchlässigkeit.
Für die Versuche wurden Metallleuchtkästen verwendet.
Bringen Sie die LED gleichmäßig im Leuchtkasten an, um eine effiziente Ausleuchtung zu garantieren.

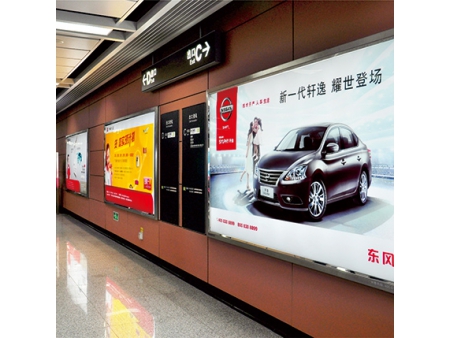

Anwendungsbeispiele:
