Mini Kugelhahn mit Flügelgriff, Edelstahl
Kostenvoranschlag erhalten
- Betriebsdruck: 1000 PSI (WOG) , 150 PSI (WSP)
- Temperaturbereich: von -36 ° F bis 368 ° F (von -38 ° C bis 190 ° C )
- voller Durchgang für 1/4" , Standard-Anschluss für 3/8" und 1/2"
- 316 Edelstahl Gehäuse und Kugel
- Teflon Sitze und Dichtungen
- OSHA-konformer abschließbarer Griff aus 304 Edelstahl-

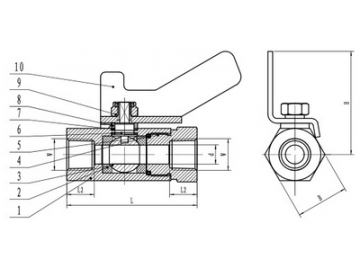

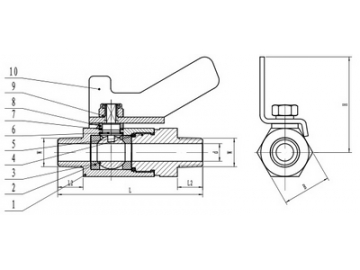

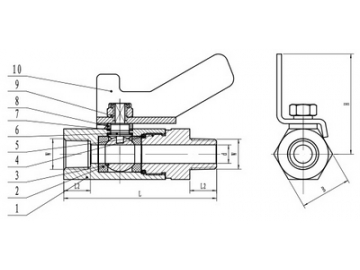

| Pos. | Bauteil | Material |
| 1 | Gehäuse | S316 Edelstahl |
| 2 | Sitz | PTFE |
| 3 | Kugel | S316 Edelstahl |
| 4 | O-Ring | Viton |
| 5 | Verschlusskappe | S316 Edelstahl |
| 6 | Spindel | S316 Edelstahl |
| 7 | untere Dicthung auf der Spindel | PTFE |
| 8 | obere Dicthung auf der Spindel | PTFE |
| 9 | Mutter | 304 Edelstahl |
| 10 | Handhebel | 304 Edelstahl |
Inch/Metric(mm)
| Bestellnr. | Größe | d | L | B (Hex) | H |
| MSBMM-12 | 1/8"×1/8"(M×M) | 0.236/6 | 2.59/65.8 | 0.87/22.1 | 1.5/38.1 |
| MSBMM-25 | 1/4"×1/4"(M×M) | 0.314/8 | 2.59/65.8 | 0.87/22.1 | 1.5/38.1 |
| MSBMM-33 | 3/8"×3/8"(M×M) | 0.314/8 | 2.59/65.8 | 0.87/22.1 | 1.5/38.1 |
| MSBMM-50 | 1/2"×1/2"(M×M) | 0.314/8 | 3.07/78 | 0.98/24.9 | 1.5/38.1 |
| MSBMF-12 | 1/8"×1/8"(M×F) | 0.236/6 | 2.59/65.8 | 0.87/22.1 | 1.5/38.1 |
| MSBMF-25 | 1/4"×1/4"(M×F) | 0.314/8 | 2.59/65.8 | 0.87/22.1 | 1.5/38.1 |
| MSBMF-33 | 3/8"×3/8"(M×F) | 0.314/8 | 2.59/65.8 | 0.87/22.1 | 1.5/38.1 |
| MSBMF-50 | 1/2"×1/2"(M×F) | 0.314/8 | 2.93/74 | 0.98/24.9 | 1.5/38.1 |
| MSBFF-12 | 1/8"×1/8"(F×F) | 0.236/6 | 2.15/54.6 | 0.87/22.1 | 1.5/38.1 |
| MSBFF-25 | 1/4"×1/4"(F×F) | 0.314/8 | 2.15/54.6 | 0.87/22.1 | 1.5/38.1 |
| MSBFF-33 | 3/8"×3/8"(F×F) | 0.314/8 | 2.27/57.7 | 0.87/22.1 | 1.5/38.1 |
| MSBFF-50 | 1/2"×1/2"(F×F) | 0.314/8 | 2.63/66.8 | 0.98/24.9 | 1.5/38.1 |
