Gittermagnet
Magnetabscheider mit Permanentmagneten
Gittermagnete zum Abscheiden und Aussortieren größerer Metallpartikel direkt in Trichter, Schubfächer, Freifallleitungen oder Abfalleimer
Die Entfernung ferromagnetischer Verunreinigungen ist ein wichtiger Schritt für die Produktreinheit und zum Schutz der Produktionsmaschinen. Mit den Gittermagneten, die mehrere Magnetstangen enthalten, können Eisenfeilspäne, Metallfragmente und andere magnetische Verunreinigungen entfernt werden, die in verschiedenen Industrien, wie z.B. der Lebensmittel-, Chemie- oder Kunststoffindustrie, eine Gefahr darstellen können. Außerdem wird durch die Entfernung von Metallverunreinigungen ein reibungsloser und maschinenschonender Produktionsprozess ermöglicht.
Bei vielen Industrievorgängen werden die Gittermagneten so eingebaut, dass die ferromagnetischen Verunreinigungen direkt in Schubfächer, Abfalleimer oder Freifallleitungen übertragen werden. Wenn besonders empfindliche Materialien verarbeitet werden, können Spezialbeschichtungen aufgetragen werden, um eine längere Haltbarkeit und bessere Abscheidungsleistungen zu gewährleisten.

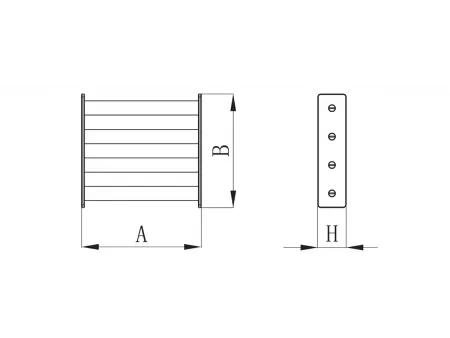

| Modell | Maße (mm) | Anzahl der Magnetstangen | Gewicht (kg) | ||
| A | B | H | |||
| | 100 | 100 | 40 | 2 | 1 |
| | 150 | 150 | 40 | 3 | 2.2 |
| | 200 | 200 | 40 | 4 | 3.7 |
| | 250 | 250 | 40 | 5 | 5.5 |
| | 300 | 300 | 40 | 6 | 8 |
| | 350 | 350 | 40 | 7 | 10 |
| | 400 | 400 | 40 | 8 | 13.5 |
| | 450 | 450 | 40 | 9 | 17 |
| | 500 | 500 | 40 | 10 | 20.5 |

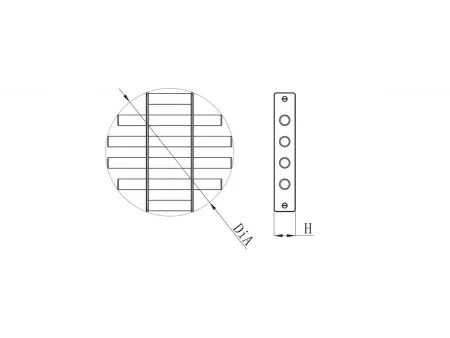

| Modell | Durchmesser | H | Anzahl der Magnetstäbe | Gewicht (kg) |
| | 100 | 40 | 2 | 0.9 |
| | 150 | 40 | 3 | 1.5 |
| | 200 | 40 | 4 | 2.5 |
| | 250 | 40 | 5 | 3.7 |
| | 300 | 40 | 6 | 5.5 |
| | 350 | 40 | 7 | 7.5 |
| | 400 | 40 | 8 | 10 |
| | 450 | 40 | 9 | 12.3 |
| | 500 | 40 | 10 | 15.5 |
- 304 und 316L Edelstahl für höchste Korrosionsbeständigkeit und zur Minimierung metallischer Verunreinigungen.
- Standard-Gittermagnete haben Magnetstäbe mit 25mm Durchmesser und sind in einem Abstand von 50mm eingebaut, mit Schrauben oder Schweißnaht befestigt.
- Polierte Oberfläche für Lebensmittel- und Pharmaindustrieanwendungen und höchste Hygiene.
- Standardbetriebstemperatur von bis zu 80°C, auf Anfrage aber auch mit bis zu 350°C Temperaturbeständigkeit.

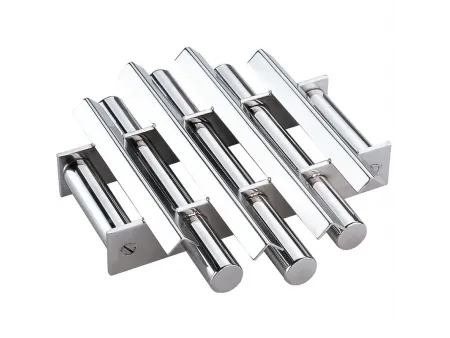

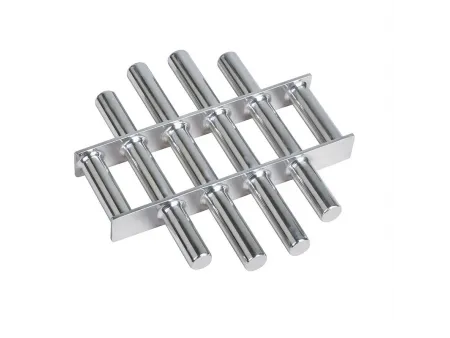

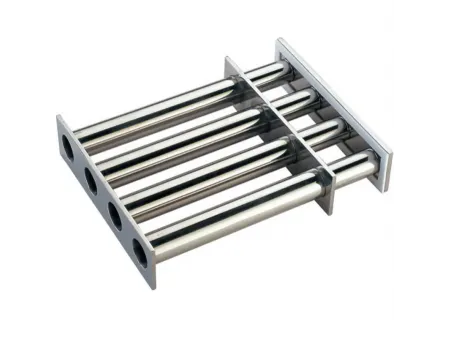

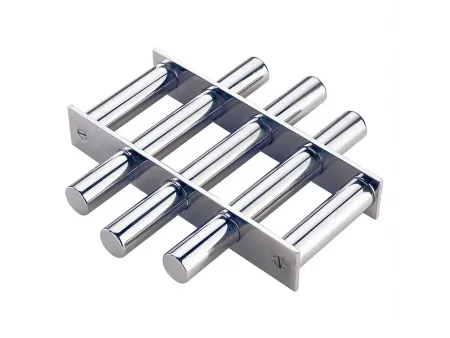

- Verschiedene Designs verfügbar: Standardmodelle, leicht zu reinigende Ausführungen und Ausführungen mit L-Profil und je nach Anforderungen eckig oder rund.
