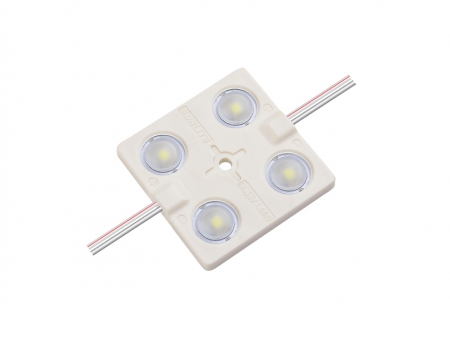

LED Beleuchtung & Zubehör, LED Modul für Hintergrundbeleuchtung

  • flexible Anschlusskabel
  • Spannungsschutz (Module): IP65
  • Farbwiedergabeindex Ra:≥75
  • Lichtstrom in einem Modul:140LM
  • CE Zertifikat
  • 5 Jahre Garantie

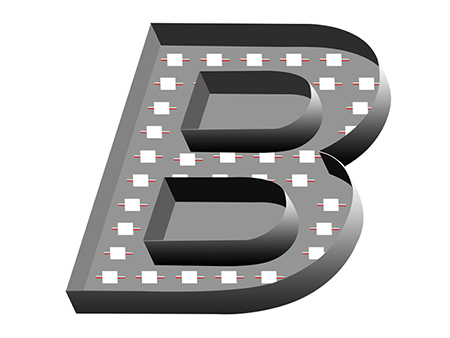

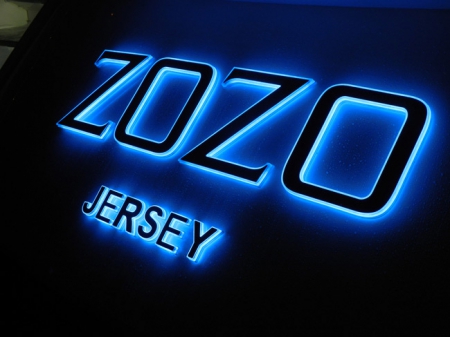

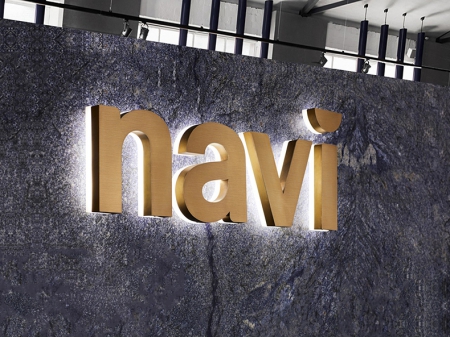

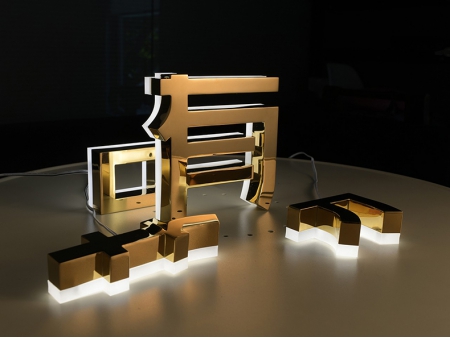

  • Geeignet für 4-8cm/10-18cm Leuchtkästen und Leuchtschilder
Besonderheiten:
  • Diese Hintergrundbeleuchtung nutzt eine besonders helle Lichtquelle: SMD2835. Wenig Lichtverlust und stabile Farbqualität.
  • Reinweiß oder kaltweiß sind erhältlich.
  • Wärmeableitung durch Unterseite garantiert lange Betriebsdauer.
  • Durch ABS Überspritzen und eine freiliegende Aluminiumprofil kann Wärme besonders effizient abgeleitet werden.
  • Durch PVC Spritzgusstechnik sind die LED Leuchten besonders witterungs- und formbeständig.
  • Brandwiderstand UL94V-0
Technische Angaben:
Modell LED Chip Lichtfarbe von LEDs Farbtemperatur(K) Nennspannung( V ) Leistung( W ) Lichtstrom Nennlichtausbeute(LM/W) Abstrahlwinkel Nennstrom(mA) Zertifikat Farbwiedergabe-Index R(CRI)
( LM ) ( °)
MKX233B 2835 Kaltweiß 9000-12000 12 1.44 140 97 160 120 CE RoHS ≥75
Reinweiß 7000-8000 140 97 160 120 CE RoHS ≥75
Weitere technische Angaben:
Max. Anzahl verbundener Geräte (Daisy-Chain) (LED/m) Farbe LED-Treiber Gewicht (g/Stk) Arbeitstemperatur(℃) Tempeatur(℃) Schutzart (LED Module) Dimension Anzal von LEDs pro Modul Gewährleistungsfrist (Jahr)
(Länge*Breite*Höhe)
20 Weiß Konstantspannung 12 -25~ 60 -25~ 70 IP65 36*36*5.4 4 5
Installations- oder Anschlussdiagramm:

Installation: Doppelseitig klebender PE-Schaum und farbloser Glaskleber für Positionierung und Montage.

LED Kaskade und Einzelmodule können zurecht geschnitten werden.

Montageanleitung:
  • Das Netzkabel ist 2x1.5mm2 oder länger. LED Leisten sind mit den Maßen 0.75mm2 / 18 # erhältlich, um eine Überspannung zu vermeiden. So können Überhitzung und Kabelbrände vermieden werden. Die Länge der Verkabelung zwischen Netzanschluss und Leuchte sollte nicht über 3m betragen. Bei über 3m wird ein Leitungsverlust riskiert, sodass die Leuchte an Leistung verliert.
  • Bite schauen Sie sich die Anschlussempfehlung in der Gebrauchsanweisung an.
  • Die Schrauben der Fixierleiste sollten möglichst gerade festgeschraubt werden.
  • Nackte Verbindungs- und Anschlusskabel sollten um 10mm gekürzt und in ein Isolierstück eingeschraubt werden.
  • Nachdem alle Anschlüsse vorgenommen wurden, sollten Sie Silikon (oder einen passenden Kleber/ein passendes Dichtungsmittel) einspritzen/auftragen, um die Kupferdrähte der Verkabelung zu schützen.
  • Fassen Sie niemals ein Kabel bei laufendem Strom an!
  • Wir empfehlen ein Stromquelle mit An-/Ausschalter und notwendigen Schutzvorrichtungen (Kurzschlussschutz, Überspannungs- und Überstromschutz).

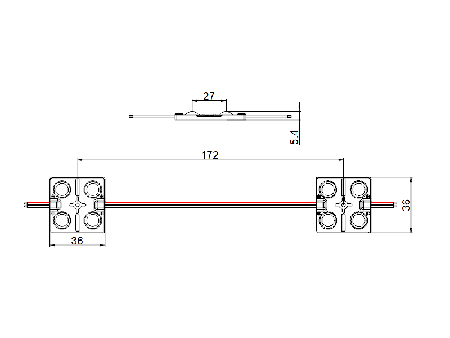

Größe:

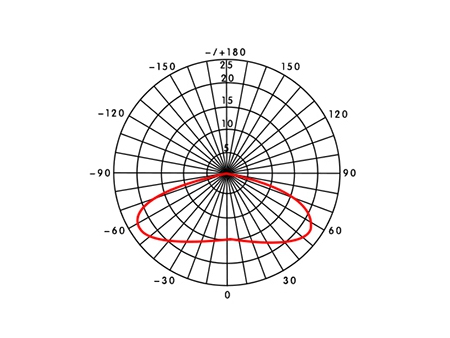

Lichtverteilung:

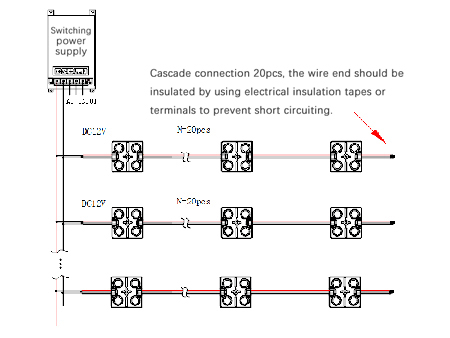

Anschlussdiagramm:
