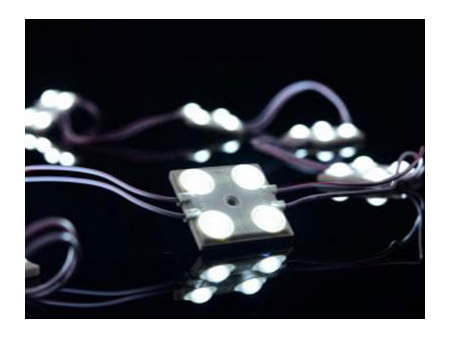

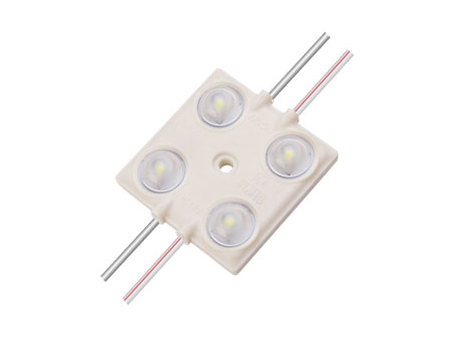

LED Modul, MKX238B(1.44W)

Kostenvoranschlag erhalten

Über uns: http://factory-ledlighting.de/2-2-1-11-mkx238b-1-44w.html

Lampenzubehör, LED Modul für Hintergrundbeleuchtung

flexible Anschlusskabel
Spannungsschutz (Module): IP65
Farbwiedergabeindex Ra：≥75
Lichtstrom in einem Modul：135LM
CE Zertifikat
3 Jahre Garantie

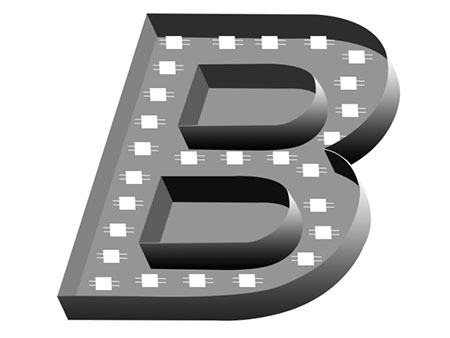

Geeignet für 6-18cm Leuchtkästen und Leuchtschilder

Besonderheiten:

Diese Hintergrundbeleuchtung nutzt eine besonders helle Lichtquelle: SMD2835 (68lm/Modul). Wenig Lichtverlust und stabile Farbqualität.
Reinweiß und kaltweiß erhätlich.
Dank PVC Spritzgusstechnik sind die LED Module besonders wetterfest und robust.
Brandwiderstand UL94V-0 .
Eine optische PC-Linse mit einem Weitwinkel von 170° - energiesparend, hohe Leuchtkraft, lange Haltbarkeit und keine Instandhaltung nötig.

Technische Angaben:

Modell	LED Chip	Lichtfarbe von LEDs	Farbtemperatur(K)	Nennspannung( V )	Leistung( W )	Lichtstrom	Nennlichtausbeute(LM/W)	Abstrahlwinkel	Nennstrom（mA）	Zertifikat	Farbwiedergabe-Index R（CRI）
						( LM )		( °)
MKX238B	2835	Kaltweiß	9000-12000	12	1.44	135	94	160	120	CE RoHS	≥75
		Reinweiß	7000-8000	12	1.44	135	94	160	120	CE RoHS	≥75

Weitere technische Angaben:

Max. Anzahl verbundener Geräte (Daisy-Chain) (LED/m)	Farbe	LED-Treiber	Gewicht (g/Stk)	Arbeitstemperatur（℃）	Tempeatur（℃）	Schutzart (LED Module)	Dimension	Anzal von LEDs pro Modul	Gewährleistungsfrist (Jahr)
							（LängeBreiteHöhe）
20	Weiß	Konstantspannung	21	-25～ 60	-25～ 70	IP65	39.4X37X8	4	3

Hinweis:
① Raumtemperatur bei Testverfahren: 25±2℃.
② Die o.g. Angaben sind Standardwerte, die im tatsächlichen Betrieb anders ausfallen können.
③ Die Module sind besonders leistungsfähig und können daher nicht doppelseitig eingebaut/zusammengeklebt werden.

Installations- oder Anschlussdiagramm:

Installation: Doppelseitig klebender PE-Schaum und farbloser Glaskleber für Positionierung und Montage.

LED Kaskade und Einzelmodule können zurecht geschnitten werden.

Montageanleitung:

Das Netzkabel ist 2x1.5mm² oder länger. LED Leisten sind mit den Maßen 0.75mm2 / 18 # erhältlich, um eine Überspannung zu vermeiden. So können Überhitzung und Kabelbrände vermieden werden. Die Länge der Verkabelung zwischen Netzanschluss und Leuchte sollte nicht über 3m betragen. Bei über 3m wird ein Leitungsverlust riskiert, sodass die Leuchte an Leistung verliert.
Bite schauen Sie sich die Anschlussempfehlung in der Gebrauchsanweisung an.
Die Schrauben der Fixierleiste sollten möglichst gerade festgeschraubt werden.
Nackte Verbindungs- und Anschlusskabel sollten um 10mm gekürzt und in ein Isolierstück eingeschraubt werden.
Nachdem alle Anschlüsse vorgenommen wurden, sollten Sie Silikon (oder einen passenden Kleber/ein passendes Dichtungsmittel) einspritzen/auftragen, um die Kupferdrähte der Verkabelung zu schützen.
Fassen Sie niemals ein Kabel bei laufendem Strom an!
Wir empfehlen ein Stromquelle mit An-/Ausschalter und notwendigen Schutzvorrichtungen (Kurzschlussschutz, Überspannungs- und Überstromschutz)

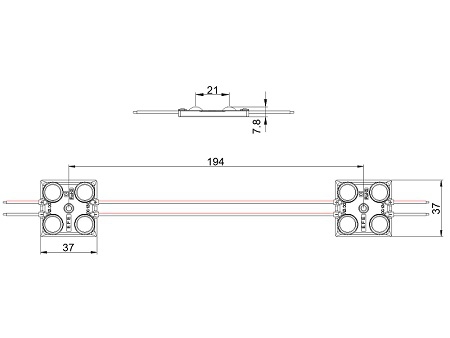

Größe:

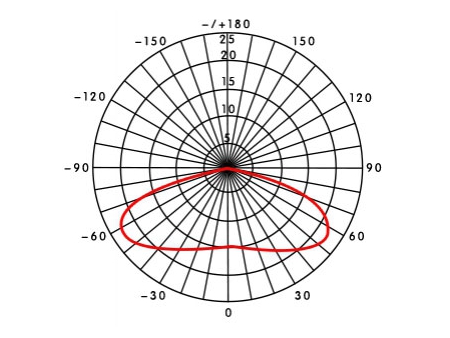

Lichtverteilung:

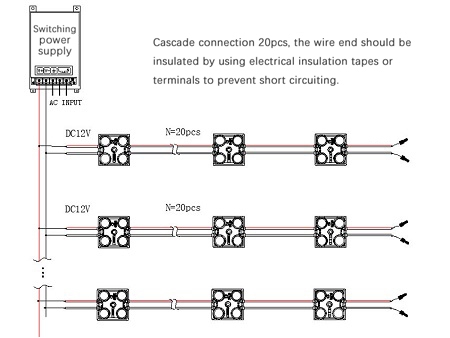

Anschlussdiagramm:

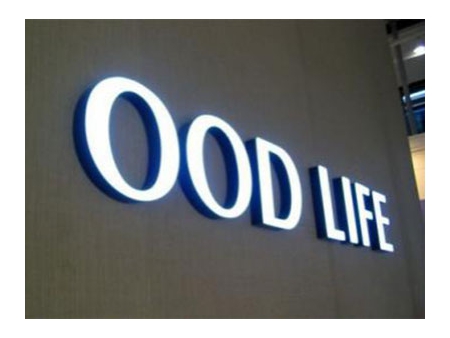

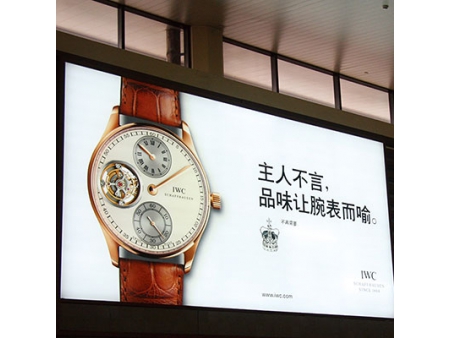

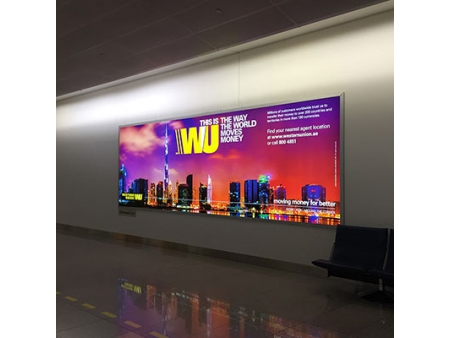

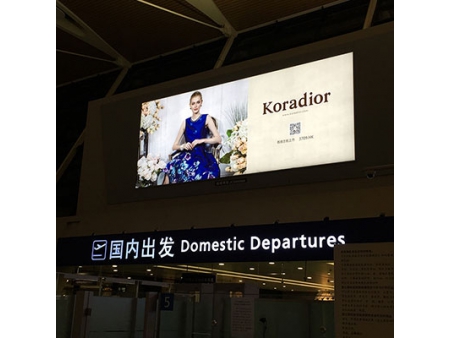

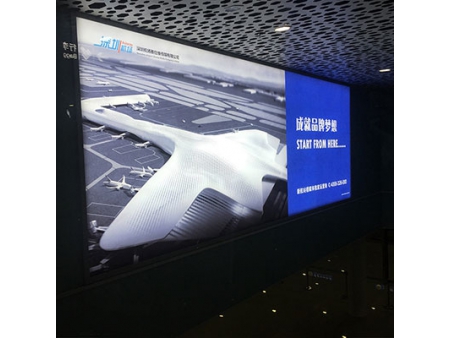

Anwendungsbeispiele:
