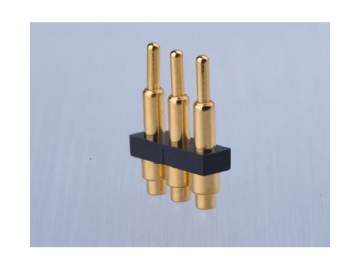

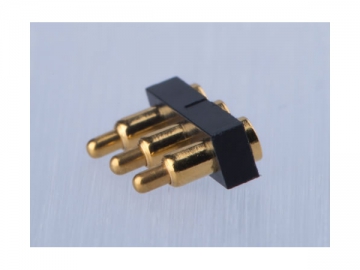

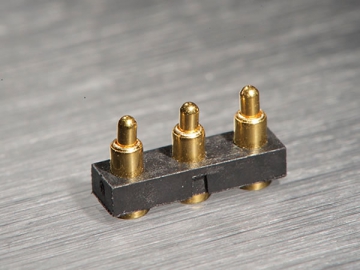

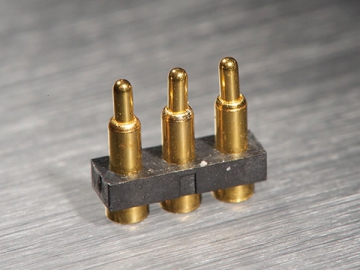

Vertikaler Federverbinder (3 Federkontakte)

Kostenvoranschlag erhalten

Über uns: http://converting-equips.de/1-4-high-speed-film-slitting-machine.html

(3 Federkontakte)

Auswahltabelle für Vertikaler Federverbinder (3 Federkontakte)

Hinweis: Die folgende Tabelle umfasst nur einige unserer Standard-Vertikaler Federverbinder mit 3 Federkontakten. Maßgeschneiderte Federverbinder stehen auch zur Verfügung.

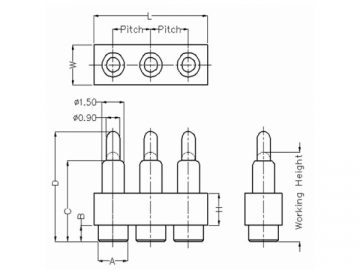

Teilnummer	Größe von Kunststoff						Pogo-Pin-Größe von Vertikaler Federverbinder
Teilnummer	Länge	Breite	Höhe	Tonhöhe	Kappe	Stellungsregler	A	B	C	D	Arbeitshöhe	Kraft (gf)
1001101-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.50	4.00	6.00	5.00	80 Min.
1.0101E 10	7.60	2.50	1.50	2.54	Y	N	1.80	1.30	4.50	6.80	5.50	90 Min.
100176-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.50	4.00	5.50	4.50	125±30
100282-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.40	2.50	3.50	2.90	100±30
100324-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.50	3.30	4.60	3.80	80 60/-20
100351-3	7.60	2.50	1.50	2.54	Y	N	1.60	0.40	2.20	3.00	2.50	90 Min.
100418-3	8.50	2.50	1.50	3.00	Y	N	2.00	0.50	3.50	5.00	4.00	150±30
100453-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.50	3.50	5.00	4.20	80±20
100635-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.50	4.50	6.00	5.00	90 Min.
100712-3	8.50	2.50	1.50	3.00	Y	N	2.00	0.50	4.00	5.80	4.80	90 Min.
100130-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.50	3.50	5.00	3.80	60±15
10 0145-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.40	2.70	3.80	3.10	80±30
10 0172-3	7.60	2.50	1.50	2.54	Y	N	1.65	0.60	2.40	3.20	2.70	70 Min.
10 0189-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.50	3.00	4.30	3.35	90 Min.
10 0204-3	7.60	2.50	1.50	2.54	Y	N	2.00	1.00	5.00	7.00	5.50	157±30
10 0234-3	8.50	2.50	1.50	3.00	Y	N	2.00	0.50	3.50	4.80	3.80	80 Min.
100424-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.50	3.00	4.00	3.20	140±30
100521-3	8.50	2.50	1.50	3.00	Y	N	2.00	0.50	4.00	5.50	4.50	30±15
100546-3	8.50	2.50	1.50	3.00	Y	N	2.00	1.00	5.00	7.00	6.00	115±30
110734-3	7.60	2.50	1.50	2.54	N	N	2.00	1.00	5.50	7.50	5.90	80±25
100773-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.50	4.00	5.50	4.50	35±15
100085-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.50	3.00	4.50	3.90	80±20
100110-3	8.50	2.50	1.50	3.00	Y	N	2.00	0.50	3.00	4.30	3.50	120±25
100130-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.50	3.50	5.00	4.20	45±10
100147-3	8.50	2.50	1.50	3.00	Y	N	2.00	0.50	4.00	5.50	4.50	65±25
100226-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.50	3.50	4.80	3.80	80 Min.
110227-3	8.50	2.50	1.50	3.00	N	N	2.00	1.00	5.00	6.50	5.50	125±30
100255-3	8.50	2.50	1.50	3.00	Y	N	2.00	0.40	2.20	3.00	2.50	90 Min.
110317-3	7.60	2.50	1.50	2.54	N	N	2.00	1.00	5.50	7.50	6.50	80 Min.
110341-3	7.60	2.50	1.50	2.54	N	N	1.90	0.90	2.90	4.20	3.30	100 Min.
110368-3	8.50	2.50	1.50	3.00	N	N	2.00	1.50	6.00	7.60	6.60	100±30
110406-3	7.60	2.50	1.50	2.54	N	N	2.00	1.60	7.20	9.00	8.00	100±30
100430-3	8.50	2.50	1.50	3.00	Y	N	2.00	0.50	3.00	4.50	3.60	180 Max
110530-3	8.50	2.50	1.50	3.00	N	N	2.00	1.80	7.20	10.00	9.00	100±25
100601-3	8.50	2.50	1.50	3.00	Y	N	2.00	0.50	4.00	5.50	4.50	30±10
100632-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.50	4.00	6.00	5.20	65±20
110667-3	17.78	2.54	2.4	7.62	N	N	2	0.5	3	4	3.2	140±35
110672-3	8.50	2.50	1.50	3.00	N	N	2	1.5	6	8.5	7	140±25
100699-3	8.50	2.50	1.50	3.00	Y	N	2	0.4	2.5	3.5	2.9	100±30
110713-3	12.76	2.5	2	5.08	N	N	2	1.6	7.2	9	8	100±30
110736-3	7.60	2.50	1.50	2.54	N	N	2	1	5	7.3	6.5	90±20
110755-3	10.5	2.5	1.5	4	N	N	2	1.6	7.2	9	8	100±30
100773-3	7.60	2.50	1.50	2.54	Y	N	2	0.5	4	5.5	4.5	35±15
100774-3	7.60	2.50	1.50	2.54	Y	N	2	0.5	4	5.5	4.5	75±25
100782-3	7.60	2.50	1.50	2.54	Y	N	2	0.5	3.5	5	4	35±15
110866-3	7.6	2.5	1.5	2.54	N	N	2	0.5	5.2	7	6.2	90 Min.
110867-3	10.5	2.5	1.5	2.54	N	N	2	0.5	4.5	6.3	5.1	95 Min.

Hinweise
1. Material 1) Körper: Messing 2) Sprung: Messing 3) Feder: Draht aus nichtrostendem Stahl 2. Auflage 1) Body: Min 0.1 μm Gold pLating over min. 1.4 μm Nickel plating 2) Plung: min 0.4 μm Gold Überzug über min. 1.4 μm Vernickelung	3. Mechanische Haltbarkeit: 10,000 Takte/min. 4. Elektrisch 1) Übergangswiderstand: 30m 0hm Max. 2) Wechselstrom: 36V DC Max. 3) Nennstrom: 2.0A 5. ROHS-Richtlinie

Produkt-Präsentation

Bezugsnamen
Pogo-Pin-Stecker | Stecker mit 3 Ports | Vertikaler elektrischer Anschluss
